Апарат для зварювання труб: різновиди та сфера застосування

Останнім часом великої популярності набирають пластикові труби, оскільки їх термін експлуатації і надійність знаходяться на дуже високому рівні, а простота монтажу дає можливість значно скоротити терміни робіт. Однак такі матеріали вимагають наявності спеціального інструменту, який розроблений саме для їх використання і максимально відповідає вимогам по виготовленню.

Саме таким виробом є апарат для зварювання поліетиленових труб, який в парі зі спеціальним паяльником може повністю забезпечити не тільки розведення в приміщенні, але і прокладку цілих трас.

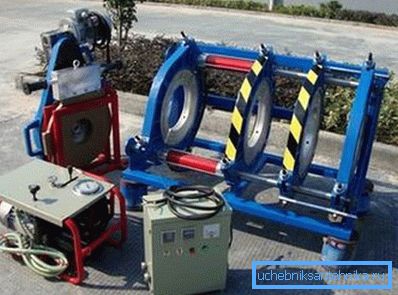

Любительське фото обладнання, яке використовують при пайку матеріалу встик

паяльник

Для початку необхідно сказати про те, що даний процес з'єднання можна назвати як пайка, так і зварювання. Однак його не можна порівнювати з використанням агрегатів, які застосовуються для роботи з металевими системами. Тому зазвичай сам пристрій часто називають паяльником, а сам процес називають зварюванням, хоча все це досить умовно.

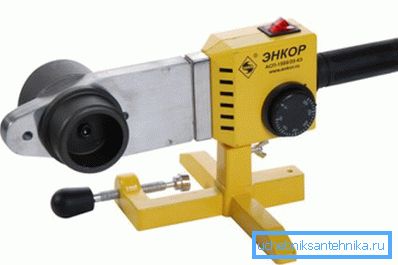

Паяльник з насадками, встановлений на спеціальну підставку

інструмент

Сам апарат для пайки пластикових труб є ручний пристрій, на якому розташований нагрівальний елемент.

При цьому для його активації використовується електричний струм, сила якого регулюється спеціальною ручкою, що відповідає за нагрівання.

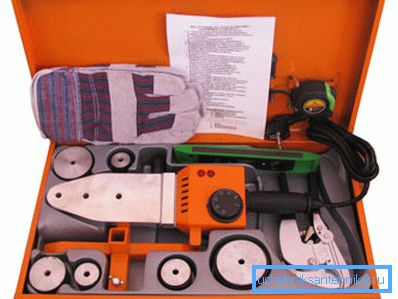

Деякі виробники випускають паяльні набори, в які входять всі необхідні для роботи інструменти
  • Варто відзначити, що існує просто величезна кількість різновидів таких пристроїв, але фахівці рекомендують вибирати тільки вироби перевірених виробників. Особливу увагу при цьому варто приділити кількості посадочних місць під насадки. Справа в тому, що при роботі бажано мати підготовленими кілька елементів з різними діаметрами, ніж витрачати час на нагрів іншого пристосування.
  • До вибору насадок необхідно підходити дуже відповідально. Бажано мати при собі повний набір використовуваних діаметрів і при цьому запастися додатковими виробами на заміну. Подібні елементи краще купувати з наявністю спеціального антипригарного покриття, для зручності роботи.
Великі насадки потрібно встановлювати в пази розташовані на широкій частині нагрівального елементу
  • Важливо згадати і про те, що такий апарат для пайки труб має досить велику вартість, а значить, для приватних робіт його простіше взяти в оренду, щоб заощадити кошти.

Порада! Найкращими вважаються насадки з тефлоновим покриттям. Однак їх необхідно дуже акуратно використовувати, щоб його не пошкодити.

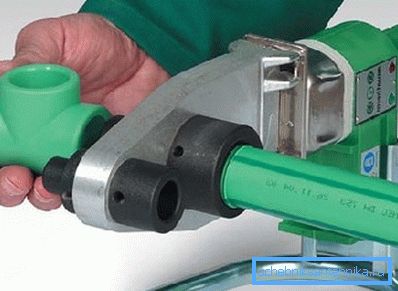

Процес пайки пластикових труб

Пайка

  • Перш за все, необхідно підібрати насадки необхідного розміру і встановити їх в посадочні гнізда на нагрівальному елементі.

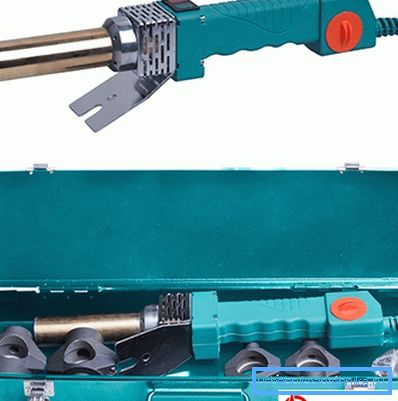

Деякі виробники випускають свої різновиди паяльників, але принцип їх роботи залишається незмінним
  • Потім виводять паяльник на робочу температуру. Це найпростіше робити досвідченим шляхом, набуваючи для цього додаткову муфту для з'єднання труб.
  • Після того як апарат для зварювання ПП труб вийде на режим, на насадки надягають елементи, які необхідно з'єднати. При цьому з їх поверхні варто видалити всі задирки, що залишилися після обрізки.
Поетапний процес монтажу з фотографією кінцевого результату в розрізі
  • Далі слід витримати певний час, яке також підбирається досвідченим шляхом, для того, щоб деталі подплавит, але продовжували тримати форму.
  • Потім всі елементи знімають з насадок і з'єднують між собою, утримуючи до повного охолодження. Після чого стик вважається готовим.

Порада! Робота з таким інструментом не вимагає наявності певних навичок, але краще витратити трохи часу для підбору необхідного режиму, ніж створювати шлюб на чистової конструкції.

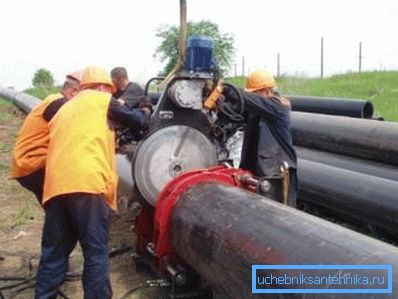

Труби великого діаметру вимагають наявності спеціального обладнання, яке розраховане на таку роботу

Сварка встик

Коли використовуються вироби з ПНД і інших подібних матеріалів великого діаметра, то застосовується метод зварювання труб встик. При цьому відразу варто сказати про те, що такі системи монтажу використовують зазвичай тільки на магістральних лініях і трубопроводах з великою пропускною здатністю. Це допомагає створити практично монолітне з'єднання, уникаючи дорогих муфт або інших стикувальних елементів.

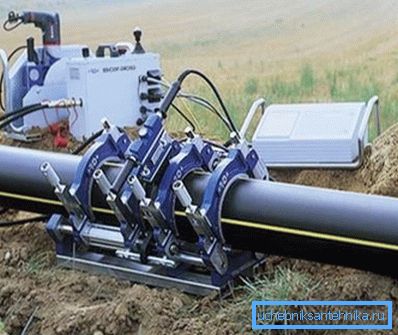

Пристрій для зварювання встик

апарат

Відразу необхідно сказати про те, що дане обладнання практично неможливо взяти в оренду, а його вартість дуже велика. Його набувають бригади або служби, цілеспрямовано займаються подібним монтажем. Тому набагато простіше найняти таких фахівців, ніж купувати інструмент, з яким ще необхідно навчитися працювати.

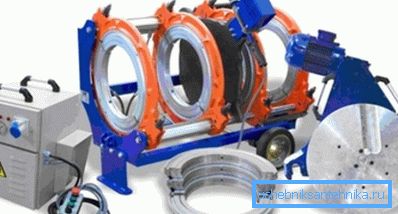

Подібні вироби також мають насадки, але їх функція полягає в утриманні матеріалу певного діаметра

Зазвичай такий апарат для зварювання ПЕ труб виготовлений у вигляді своєрідної станини, яку надягають на краю двох кінців, які потребують стикуванні. При цьому його фіксатори надійно затискають матеріал, щоб при пайку він не рухався.

Варто зазначити, що такі агрегати обладнуються спеціальними приводами, які створюють певний тиск на нагрівальний елемент і при з'єднанні. Вони бувають механічними, гідравлічними або пневматичними. Все це залежить від основного блоку живлення і управління самої станиною.

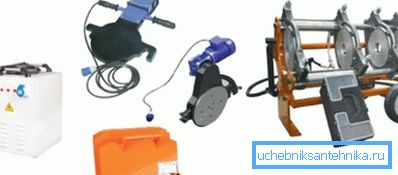

Подібне обладнання складається з декількох вузлів, контроль яких здійснюється через спеціальну станцію

На окрему увагу заслуговує той факт, що такі пристрої можуть також використовуватися при роботі з системами з ПВХ і їй подібних. Однак труба повинна мати діаметр не менше 50 мм, а товщина її стін зазвичай буває не менше 5 мм.

Порада! Вибір типу установки і приводів залежить тільки від особистих переваг майстра і можливості виробляти періодичне обслуговування і ремонт.

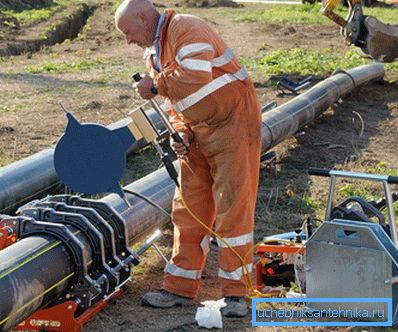

Процес установки нагрівальної пластини в місце майбутнього стику

Сварка

Дану роботу своїми руками без певної підготовки виконувати не варто. Подібне обладнання вимагає наявності відповідних навичок і знань про температурні режими конкретних видів труб.

Тому цей монтаж довіряють тільки фахівцям.

Робота затискного пристрою з гідравлічним приводом
  • Перш за все, в пристрій встановлюють обидва кінці труби і надійно фіксують на штовхач.
  • Далі інструкція по монтажу рекомендує підібрати режим нагріву і опустити зварювальний елемент між елементами.
  • Потім за допомогою штовхачів труби підводять до нагрівального елементу, і витримують їх, поки кінці не почнуть подплавляет. Після цього матеріал розводять на невелику відстань, але не вимикають нагрів.

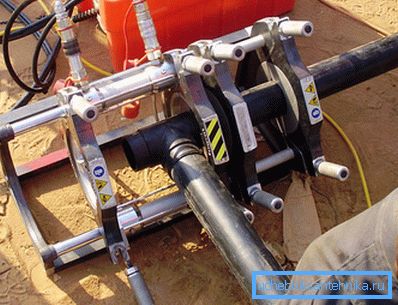

    Мінімальний розмір труби, з якої можуть працювати подібні агрегати

  • Через певний час зварювальну плиту прибирають, а кінці за допомогою штовхачів з'єднують під певним тиском.
  • Знімати пристрій з труби потрібно тільки після того, як шов повністю охолоне.
  • Варто відзначити, що існують такі агрегати, які оснащуються спеціальним програмним забезпеченням, яке повністю автоматизує весь процес, підбираючи необхідний режим самостійно. Однак ціна такого обладнання досить висока.

Порада! Існує багато моделей такого обладнання і тому перш ніж робити вибір варто детально вивчити інструкцію з експлуатації і тільки потім визначатися з придбанням.

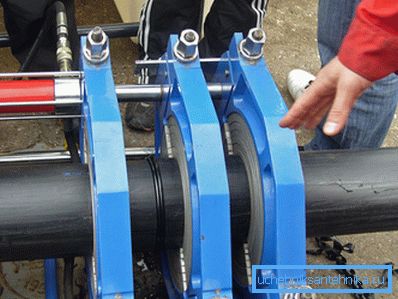

Утримання під тиском після нагрівання

висновок

Вивчивши відео в цій статті можна отримати додаткові знання про подібному обладнанні і його використанні. При цьому беручи до уваги статтю, яка приведена вище, варто зробити висновок про те, що агрегати для такої пайки і зварювання коштують досить дорого і часом набагато дешевше брати їх в оренду або запрошувати для твору даних робіт фахівців.
