Дефлектор на трубу - що це таке і навіщо він потрібен

Що таке дефлектор - напевно знають далеко не всі, проте, все помічали над димарями деяких будинків ковпаки у вигляді парасольки. Ця конструкція і називається «дефлектором», що в перекладі означає «відбивач». Далі ми детальніше ознайомимося з цим елементом димоходу, його призначенням і розглянемо, як зробити такий пристрій самостійно.

Навіщо потрібен дефлектор

Конструкція дефлектора досить проста - найчастіше він складається з короткої труби-обичайки з парасолькою, яка одягається на трубу димоходу. Дефлектор ще називають флюгаркой або димника (дізнайтеся тут, як виконується заміна труб каналізації).

Зверніть увагу! Димніков несе не тільки практичну функцію, але і є старовинним архітектурним елементом. Деякі варіанти його виконання і по сей день залишаються справжнім витвором мистецтва.

Що ж стосується його практичного призначення, то димніков призначений в першу чергу для посилення тяги, шляхом відхилення повітряних потоків. Звідси і така його назва - «відбивач». Так як вітер відбивається, перед димохідної трубою виникає зона низького тиску, в результаті чого збільшується тяга.

Як показали дослідження, використання навіть самого простого димника збільшує ККД будь-димової труби на 20 відсотків, причому його ефективність не залежить від напрямку вітру і інших умов.

Однак, це не єдина його функція, має сенс встановлювати дефлектори на димарі ще й з інших причин:

• Захищає димохід від атмосферних опадів.
• Запобігає потраплянню сміття в трубу.
• Запобігає проникненню живності.
• Захищає покрівельний матеріал від вилітають іскор.

види дефлекторов

Домініки останнім часом бувають самих різних видів.

Вони можуть відрізнятися:

• Формою ковпака;
• конструкцією;
• Матеріалами, з яких виконані тощо.

Тому далі докладніше ознайомимося з їх видами.

форма

В даний час найбільшою популярністю користуються ковпаки наступних форм:

• З плоским ковпаком;
• шатровий;
• З напівкруглим ковпаком;

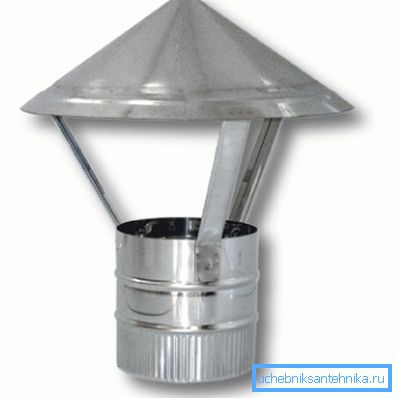

• конусні;

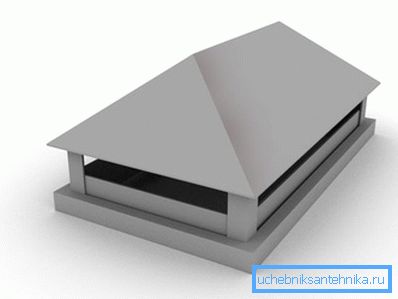

• Вальмові.

Порада! Вибір дефлектора багато в чому залежить від архітектури будівлі, наприклад, мідні дефлектори з плоским ковпаком зазвичай використовують на будинках, виконаних в стилі модерн. На сучасних будівлях краще виглядають ковпаки з напівкруглим ковпаком.

матеріали

Що стосується матеріалів для димніков, то найчастіше їх виконують з оцинкованого заліза. Правда, останнім часом зустрічаються вироби покриті емаллю або навіть шаром пластика.

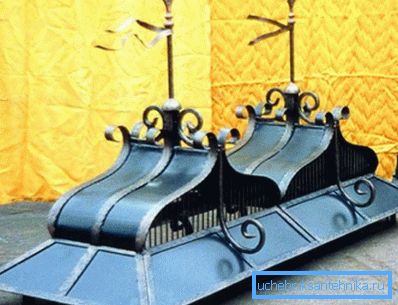

Рідше зустрічаються мідні флюгарки. В якості прикраси покрівлі зазвичай використовують ковані вироби, які можуть мати найрізноманітніші форми. Звичайно, ціна дизайнерських флюгарок може бути дуже високою.

конструкції

Конструкцій цих пристроїв існує досить багато, найбільш популярними останнім часом є такі:

• ЦАГІ;
• Дефлектор Григоровича;
• «Димовий зуб»;
• Відкритий астату;
• Кулястий з обертанням;
• Круглий «Воллер»;
• Зірка «Шенард».

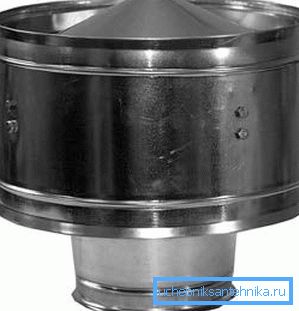

Найбільш поширений дефлектор на витяжну трубу - димніков ЦАГІ, тому як приклад розглянемо його пристрій.

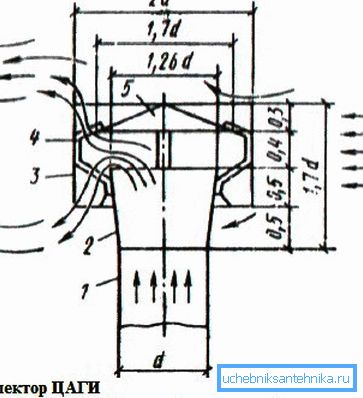

Отже, дана конструкція складається з наступних елементів:

• Вхідний патрубок;
• Корпус дефлектора;
• дифузор;
• кронштейни;
• Парасолька.

виготовлення флюгарки

Слід зазначити, що можна зробити дефлектор на комин своїми руками, причому, в цьому немає нічого складного. Необхідно лише підготувати лист металу і виконати креслення, після чого вирізати деталі і зібрати їх.

Наприклад, дефлектор своїми руками для круглої труби виконується наступним чином:

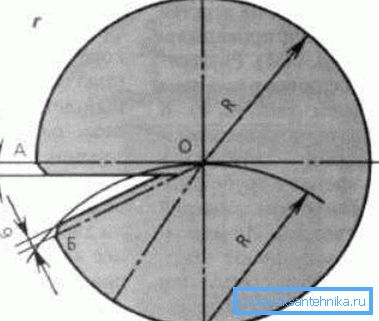

• В першу чергу треба накреслити на аркуші стали коло. Його радіус повинен бути більше радіуса димоходу.
• Потім через центр кола треба провести перпендикулярні осьові лінії. Далі на точку перетину О1 треба поставити ніжку циркуля і виконати зарубку Б, радіус зарубки повинен дорівнювати радіусу кола. Точку перетину зарубки треба з'єднати лінією з центром кола.
• Потім потрібно вирізати коло і вирізати в ньому сегмент Аоб, який дозволить отримати конус. При цьому необхідно залишити кромки для фальц.
• Далі готову деталь треба звернути своїми руками в конус і краю зафальцевать.
• Потім до конусу треба приклепати чотири стійки і встановити виріб на трубу. Щоб зафіксувати його, можна в стійках і димоході виконати отвори і закріпити конструкцію болтами або шурупами.

Дефлектор квадратного або прямокутного димоходу своїми руками виконується наступним чином:

• В першу чергу треба вирізати зі сталі прямокутник такого розміру, щоб він в зігнутому вигляді міг перекривати отвір труби.
• Щоб декорувати димніков, з двох його сторін треба зробити однакові косі надрізи, розташовані на однаковій відстані, що дозволить отримати трапецієподібні сегменти.
• Потім потрібно зробити зі сталі чотири стійки і прикріпити їх заклепками до кутів прямокутника.

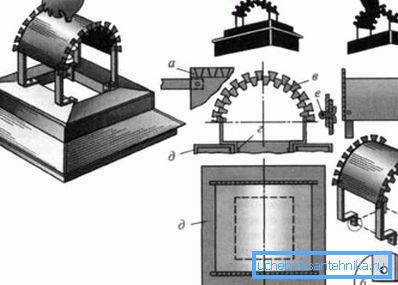

• Кінці стояків загинаються, як показано на схемі і в них виконується отвір.
• Прямокутник треба загнути аркою і вставити в димохід. Щоб закріпити конструкцію, в димоході потрібно просвердлити отвори і вставити цвяхи або штирі, які повинні входити в отвори стійок димника.

На цьому робота закінчена. Ми розглянули найбільш прості конструкції флюгарок. При бажанні можна виконати більш складні дефлектори і навіть прикрасити їх флюгером.

висновок

Дефлектор є важливим елементом димоходу, так як він не тільки збільшує тягу, а й запобігає ряд проблем, пов'язаних з його засміченням. Крім того, він може грати важливу роль в оформленні будинку, підкресливши його приналежність до того чи іншого стилю. Причому, зробити такий пристрій можна навіть самостійно (див.також статтю Види каналізаційних труб і з'єднань: критерії вибору).

З відео в цій статті можна отримати додаткову інформацію з даної теми.
