Фурнітура для труб: основні різновиди та особливості

У цій статті ми розповімо про те, що собою являє трубна фурнітура, якими різновидами вона представлена ​​на ринку, і які особливості її використання.

Основні різновиди

Якщо є труби і їх треба буде об'єднати своїми руками в єдину герметичну систему, будуть потрібні спеціальні сполучні елементи з відповідними типорозмірами і конфігурацією.

З'єднувальні елементи, які використовуються для побудови трубопроводів, відповідно до типу труб, поділяються на полімерні і металеві. У цій статті ми розглянемо, якими модифікаціями на ринку представлена ​​фурнітура для пластикових труб водопостачання і для їх металевих аналогів.

Вся фурнітура, незалежно від матеріалів, використаних при її виробництві, підрозділяється на три категорії:

• фітинги;
• запірна арматура;
• додаткова фурнітура.

Розглянемо особливості кожної з цих категорій докладніше.

типи фітингів

Відповідно до призначення фітинги поділяються на такі типи:

• кути і відводи - змінюють напрямок трубопроводів на 45, 90 або 120 градусів.
• колектори і трійники - використовуються для пристрою відгалужень від основної магістралі.
• хрестовини - призначаються для пристрою відгалужень в двох напрямках від магістралі.
• муфти - застосовуються для з'єднання труб з однаковим діаметром на прямій ділянці.
• перехідники (ніпелі, згони і футорки) використовуються для з'єднання різних труб в одній системі.
• заглушки (ковпаки, пробки) - застосовуються для герметичного закладення закінчення труб.
• штуцер - використовується для з'єднання жорсткого водопроводу з гнучкими шлангами.

Відповідно до матеріалом, використаним при виробництві, з'єднувальні елементи поділяються на такі категорії:

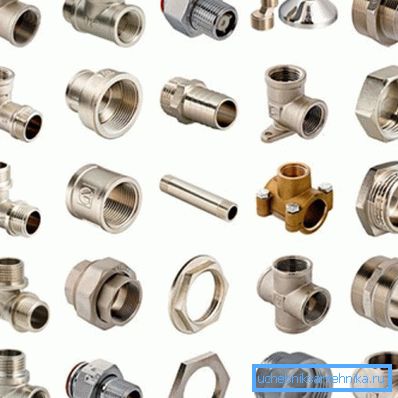

• Фітинги, використовувані для влаштування металевих водопроводів, можуть бути різьбовими, обтискними, фланцевими або звареними.

Зварні модифікації оснащені гладким закінченням, яке стикується з трубою і приварюється для отримання герметичного з'єднання.

Не менш популярно різьбове з'єднання, яке використовується на більшості побутових систем. Єдиним недоліком такого з'єднання є те, що воно не може забезпечити остаточний герметичності, а тому використовуються спеціальні ущільнювачі такі, наприклад як кільце ущільнювача, пакля, ФУМ-стрічка і т.д.

Обтискне з'єднання застосовується рідше, так як для його виконання необхідний спеціальний інструмент.

Важливо: З'єднання, отримане таким чином, не призначене для вторинного використання. Проте, воно забезпечує максимальний рівень герметичності і надійності.

Фланцеве з'єднання використовується в промислових трубопроводах і виконуються із застосуванням болтової фіксації.

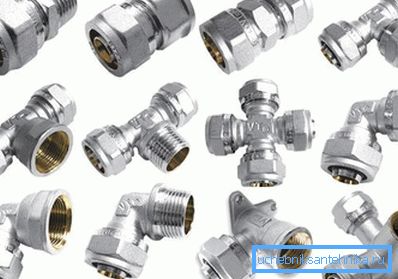

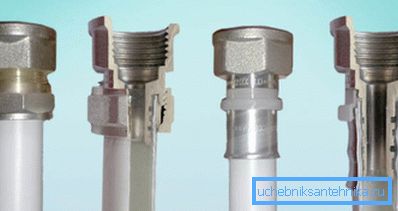

• Фурнітура для металопластикових труб призначена для виконання цангового або цангові-нарізного сполучення. Найнадійнішим видом з'єднання на метало-пласти є застосування обжимной фурнітури.

Також як і обтискні фітинги для металевих труб, вироби для обтиску металлопласта призначені для одноразового використання. Тому, перед тим як обрізати трубу для обтиску, потрібно все точно поміряти, щоб не довелося зрізати використаний фітінг і встановлювати на його місце новий.

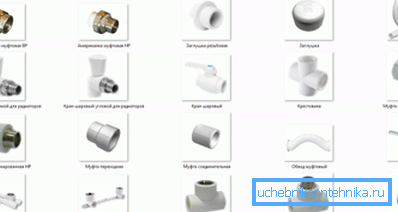

• Фурнітура для поліпропіленових труб - це фітинги, які з'єднуються з трубопроводом за допомогою пайки. Для проведення пайки використовується спеціальне обладнання, яке розігріває посадочне гніздо і кінець труби до +260 ° C.

Розігріті до необхідної температури деталі з'єднуються, центруються і утримуються в потрібному положенні аж до повного охолодження пластика. Після того як пластик охолов, виходить практично монолітне герметичне і довговічне з'єднання, ціна якого невисока.

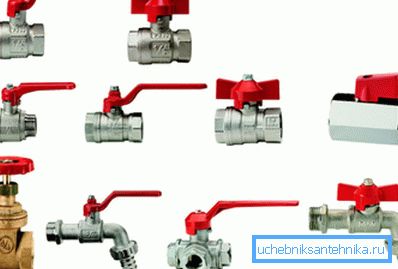

запірна арматура

Запірна арматура - це фурнітура для профільних труб і їх круглих аналогів, призначена для перекриття подачі води або іншої середовища, що транспортується.

Сучасна запірна арматура представлена ​​на ринку наступними різновидами:

• крани - застосовуються в різних трубопроводах, як в побутових, так і промислових;
• засувки - використовуються в промислових системах;
• вентилі (клапани) - застосовуються в промислових системах;
• заслінки (поворотні затвори) - використовуються в промислових системах.

Важливо: При виборі запірної арматури звертаємо увагу на маркування, нанесену на корпус виробу. Маркування містить дані про умовне проході, про умовному тиску, про максимально допустимій температурі середовища, що транспортується, про направлення потоку і про матеріал, який я використав при виготовленні фурнітури.

Додаткова фурнітура

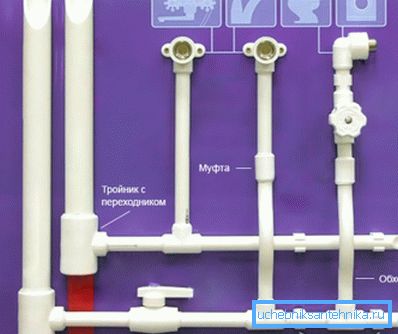

Додаткова фурнітура для пропіленових труб представлена ​​наступним асортиментом виробів:

• Кріпильні кліпси - представляють собою скоби, призначені для кріплення на твердих вертикальних і горизонтальних поверхнях.

Внутрішній діаметр вироби відповідає зовнішньому діаметру труб. Таким чином, кріплення фіксується дюбелем на стіні, а труба вставляється в виріб і надійно їм утримується.

Перевагою такого кріплення є те, що, незважаючи на надійність фіксації, трубопровід можна зміщувати поздовжньо.

• Прохідні планки призначаються для установки водопровідних змішувачів. За рахунок прохідних планок скасовується необхідність в застосуванні сполучних фітингів.
• Відводи - готові частини трубопроводу, вироблені в заводських умовах.
• Обводи - пристосування, що дозволяють обійти різні перешкоди на шляху трубопроводу. Конструктивно такі вироби представляють собою відрізок труби у вигляді дуги з розтрубами на обох кінцях.
• Компенсатор лінійного розширення - спеціальне пристосування, призначене для використання на опалювальних системах, побудованих із застосуванням поліпропіленових труб.

висновок

Тепер вам відомо, що собою являє фурнітура, використовувана для будівництва трубопроводів. Більш того, тепер вам відома загальна інструкція використання цих виробів.

У вас залишилися які-небудь питання вимагають пояснень? Більше корисної інформації ви зможете знайти, подивившись відео в цій статті.
