Як зробити ковпак на трубу: 7 нескладних кроків, які

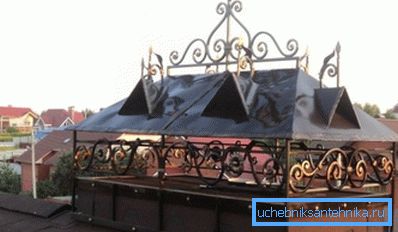

Для нормального функціонування інженерних систем заміського будинку необхідна наявність різних труб, що виходять на покрівлю будівлі. Вони важливі для роботи кухонної витяжки, опалювального котла, каміна і так далі. Захистити ці конструкції від несприятливого впливу навколишнього природного середовища допомагає ковпак на трубу вентиляції та опалення.

особливості конструкції

Захист від опадів

Димарі і вентиляційні труби виготовляються з високоякісного матеріалу і з дотриманням безлічі технологічних нюансів, що дозволяє уникнути появи тріщин і відколів, що погіршують їх технічні характеристики.

Але на верхній торець конструкції весь час впливає дощ, сніг і вітер, які поступово руйнують навіть найнадійнішу кладку. Крім того, під час сильної зливи можливе попадання невеликої кількості води всередину печі або каміна, що викличе намокання палива і може привести до задимлення.

Коли починає дути сильний вітер, дим також не може вийти з димоходу і починає накопичуватися всередині нього. Крім цього, у внутрішній простір труби потрапляє холодне повітря, який починає надавати на гарячий дим додатковий тиск.

В результаті тяга знижується і в деяких випадках може початися зворотний процес - затягування диму в топку, а через неї - в житлове приміщення.

різновиди ковпаків

Уникнути всіх перерахованих вище неприємностей допомагає ковпак на димохідну трубу, який легко можна виготовити своїми руками.

Він дозволяє зберегти тягу в вітряний день і запобігти передчасному руйнуванню димоходу під впливом опадів.

Принцип роботи вітрозахисній конструкції полягає в наступному:

• піднімається гарячий дим впирається у верхню частину ковпака;
• холодна повітряна струмінь, ковзаючи по зовнішнім крайках ковпака, підсмоктує накопичився гаряче повітря, що дозволяє збільшити тягу димоходу.

Матеріалом для виготовлення даної деталі може служити будь-який метал, не схильний до корозії.

Найчастіше застосовуються:

• сталь, захищена полімерним складом;
• алюміній;
• мідь;
• інший матеріал, ціна якого не дуже висока.

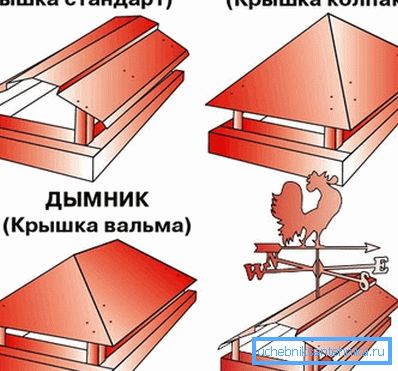

Також різноманітні і їх конструкції:

• стандартний захисний ковпак з чотирма гранями;
• парасольку на круглий димар;
• ковпак, який має напівкругле навершя - добре поєднується з екстер'єром житла, виконаному в класичному європейському стилі;
• ковпак, обладнаний плоским навершием - застосовується у разі, коли будинок побудований в стилі модерн;
• флюгарка з флюгером - змінюючи своє розташування під дією вітру, дозволяє створити найбільш ефективну тягу незалежно від сили і напряму вітру;
• флюгарка з щипцевій кришкою - ефективна в районах, що відрізняються великою кількістю випадає взимку снігу;
• флюгарка з кришкою - дозволяє виробляти прочищення димоходу без демонтажу захисного ковпака. (Див. Також статтю Труба для буржуйки: особливості.)

Самостійне виготовлення ковпака

заміри

Ковпак на димар або вентиляцію повинен бути виготовлений так, щоб захищати від дощу і снігу все горизонтальні поверхні цієї конструкції. Тому, якщо димохід був виготовлений з розширенням у верхній частині, навершя має закривати і його.

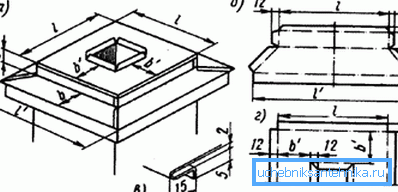

Необхідно зняти наступні розміри:

• довжина і ширина зовнішньої частини труби;
• геометричні параметри отвори для виходу диму;
• відстань від розширення до верхньої кромки димоходу.

Зверніть увагу! Готова конструкція повинна легко вдягатися на димохід. Тому до отриманих розмірами труби при конструюванні необхідно додати 5-10 мм.

Крила в нижній частині ковпака потрібно робити такими, щоб вони повністю накривали розширення.

збірка

Перед тим як починати збірку ковпака для димоходу, переконайтеся в наявності у себе таких інструментів і матеріалів:

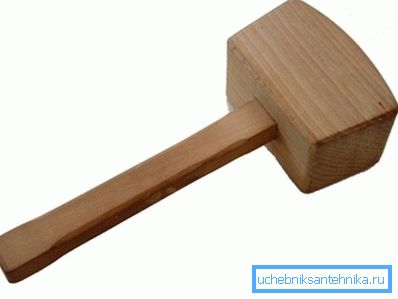

• дерев'яної киянки;
• невеликого молоточка;
• струбцин;
• металевого бруска товщиною в 10 мм;
• ножиць для різання металевих листів;
• лінійки;
• олівця або маркера для розмітки;
• металевого куточка шириною в 40 мм і довжиною 1-1,5 метра.

Інструкція по збірці димоходу своїми руками складається з 7 послідовних кроків:

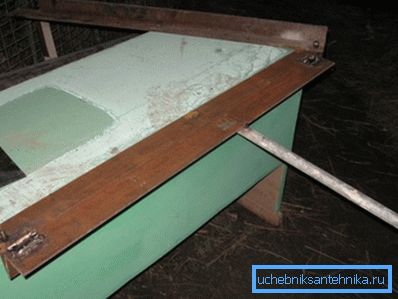

1. Для початку потрібно прикрутити металевий куточок до робочої кромці столу, у якого ви будете працювати. Він буде служити підставою для згинання листів металу.

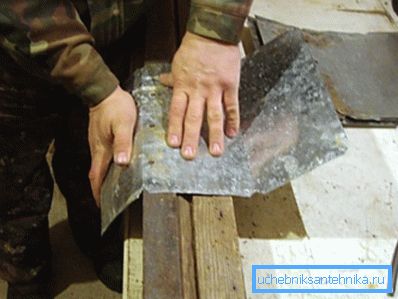

1. загинається капельник. Це спеціальна кромка шириною близько 1 см. Роботу краще починати з краю листа, поступово переходячи до середини. Так метал не буде зісковзувати. Загнути елемент потрібно на кут в 45 градусів. Для цього заготовку необхідно укласти на прикручений раніше куточок і надати йому потрібну форму за допомогою киянки.
2. Верхню частину заготовки потрібно загнути в іншу сторону на кут в 90 градусів. Ширина цієї кромки - 2 см.
3. Потім за аналогічною схемою проводиться перегин листа по центральній осьової лінії. Кут загину залежить від обраного різновиду конструкції вітрозахисного ковпака.

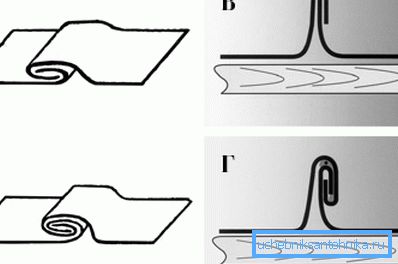

1. Після цього на всіх деталях загинаються фальци. Для цього можна використовувати спеціальний інструмент - так звані згини. (Див. Також статтю Цегляна труба: особливості.)

1. Наступний крок - виготовлення кришки. Її краї загинаються на відстань в 15 мм, після чого вона встановлюється на ковпаку.
2. Потім в ній розмічається і вирізається отвір, розміри якого збігаються з геометричними параметрами внутрішньої частини димоходу, зменшеними на 20 мм. Вони будуть потрібні для облаштування крайок з кожного боку. Їх слід загнути не вниз, а вгору.

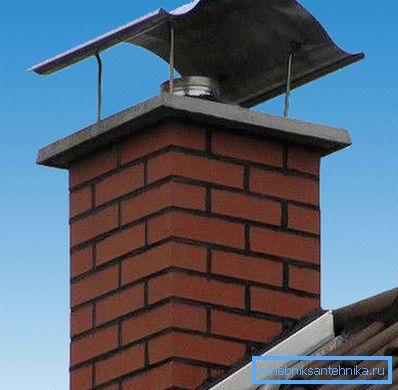

Одержаний таким чином ковпак закріплюється на пічної або вентиляційній трубі за допомогою анкерних болтів.

Ковпак на круглу асбестовую трубу

Особливості конструкції такого димоходу дозволяють створити і встановити більш простий, але, тим не менш, ефективний ковпак:

• на азбестового трубі встановлюється металевий циліндр, який закріплюється за допомогою болтів і гайок;
• до нього за допомогою стійок монтується металевий конус, що має розширення донизу.

Порада! Для з'єднання деталей між собою можна використовувати заклепки або напівавтоматичну зварювання.

висновок

Правильно сконструювавши і встановивши вітрозахисний ковпак на трубу, ви не тільки захистите димохід і вентиляційну систему від попадання вологи і снігу, а й продовжите термін експлуатації труби. Більш докладно про пристрій інженерних мереж можна дізнатися з відео в цій статті.
