Як зробити трубогиб своїми руками в домашніх умовах

Домашня робота або на заміській ділянці іноді вимагає зігнути металеву стрічку, круглу або профільну трубу по певному радіусу. Якщо це трапляється досить рідко, немає сенсу купувати фабричне обладнання. У даній статті ми розповімо про способи, які допоможуть змайструвати трубогиб своїми руками в умовах дачі або будинку.

трохи теорії

Найбільш затребуваними виробами з металу сьогодні є профільні труби, які можна використовувати для створення:

• огорож;
• садових меблів;
• сіток;
• тимчасових укриттів для машин;
• теплиць;
• прокладці водоподводящих мереж;
• гаражів.

Основа технології таких конструкцій - можливість правильного згинання труб під необхідним кутом. На підприємствах для цього існує спеціальне обладнання, що дозволяє виконувати вигини виробів під кутами 0? -180 ?.

В даному випадку робота здійснюється завдяки використанню електрики або гідравліки. Це дозволяє без праці згинати труби з різних матеріалів діаметром до 50 мм.

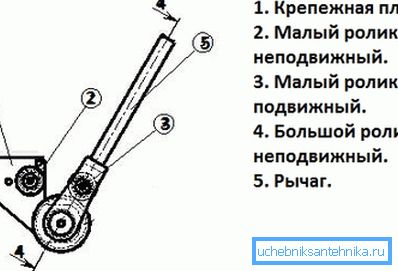

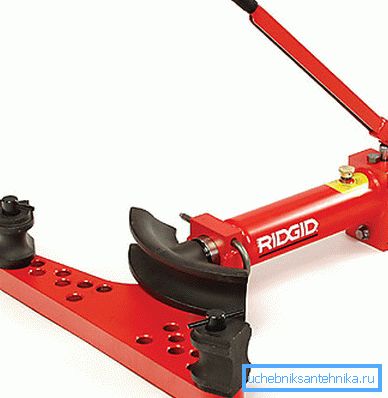

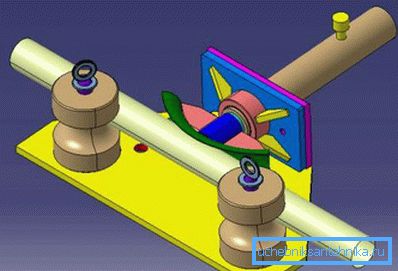

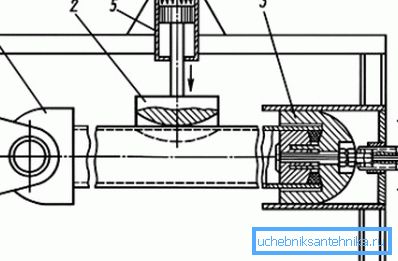

Конструктивні особливості інструменту

Він складається з:

• рами - відкритою або закритою;
• гідроциліндра - він грає роль силового механізму;
• нижньої і верхньої планки;
• двох трубних упорів.

Розглянемо докладніше:

1. Ручний варіант повинен мати нагнітальне пристрій, встановлений на задній частині корпусу обладнання, там же встановлено рукоятка і перепускний клапан.
2. Масло заливається через верхню частину гідроциліндра, де розташована відповідна пробка.

1. Нижню планку установки навертають на різьбову частину на передній частині станини, потім вона притискається фіксує гайкою.
2. Верхня кріпиться за допомогою двох гвинтів і замку.
3. Під час роботи висувається шток, здатний повертатися назад завдяки дії пружини, розміщеної в гидроцилиндре.
4. Обидві планки пристрою виготовляються у вигляді зварної конструкції.
5. На поперечних пластинах зроблені отвори, службовці для установки упорів.
6. Внизу є різьбові отвори для настановних болтів, що регулюються по висоті.

1. Упором верстата є елемент у вигляді цапфи, він встановлюється в отвори на планках. В середині виготовлений «струмок» службовець упором згинається труби.
2. Сегменти, що забезпечують згинання, виготовляють із сталевого точного лиття.
3. Привід для ручного обладнання - механічний і гідравлічний, електроінструменту - електричний.

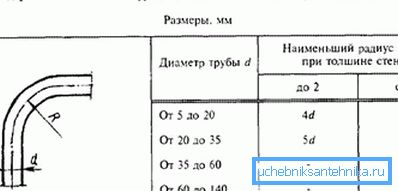

У профільних труб, завдяки їх конструкції, стінка тонка, що дає можливість економити метал. Перетин у неї може бути прямокутним, у вигляді квадрата або овалу, тому, якщо ви робите креслення трубогиба для профільної труби своїми руками, повинні пам'ятати, що вони дещо відрізняються від стандартних.

В даному випадку ролики слід підбирати, виходячи з профілю передбачуваної труби, яку необхідно зігнути, щоб не деформувати її перетин.

Робимо трубогиб самостійно

З дерева

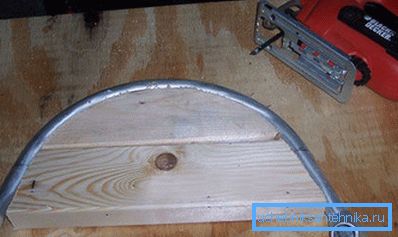

Такий трубогиб для круглої труби своїми руками є одним з найпростіших, так як вам не знадобиться для нього ніяких особливих деталей, наприклад, гідравлічного циліндра. Потрібно буде виготовити з дерева половину окружності, радіус якої відповідає вашому шаблоном.

Порада: простежте, щоб труба спокійно містилася між упором і шаблоном.

Даний варіант добре себе показав у роботі з трубами з алюмінію і сталі. Виготовити шаблон не складе труднощів, та й фінансових витрат на нього практично не буде.

Порада: для різних діаметрів труб зробіть різний пристосування.

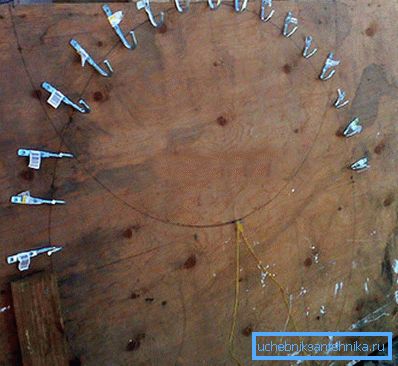

З металевих гачків

Нижче пропонується ще один варіант, що дозволяє без особливих зусиль і фінансових витрат виготовити саморобну трубогібную конструкцію:

1. Підготуйте високоміцні металеві гачки.
2. Встановіть їх на міцній основі на відстані до 50 мм один від одного, але, це безпосередньо залежить від діаметру вироби, яке потрібно зігнути.
3. У вас повинен вийти півколо.
4. На одному його кінці зробіть зручний для руки упор.

Спосіб можна вважати універсальним, так як він дає можливість працювати з різними діаметрами, та й ціна пристосування низька. Для цього достатньо скоротити або збільшити відстань між гачками, щоб можна було працювати з трубами різної товщини.

З роликів і циліндра

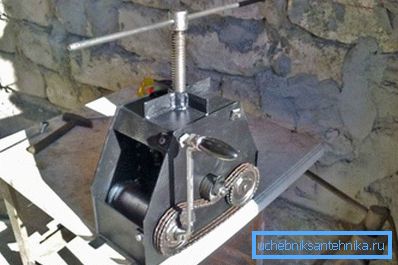

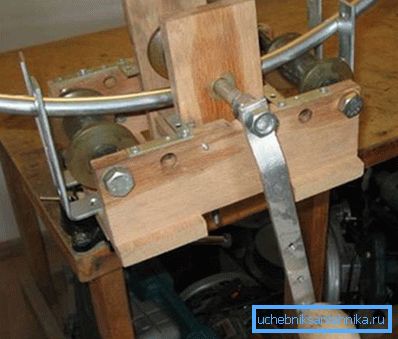

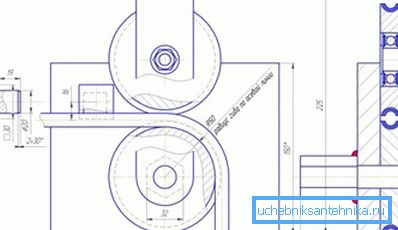

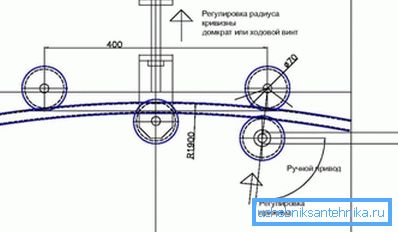

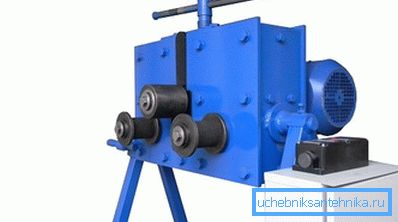

Тепер розглянемо більш складну конструкцію - виготовлення трубогиба для профільної труби своїми руками з роликів і циліндра, який здатний зігнути заготовку на будь-який кут, навіть на 360 ?. Фактично ви зробите ручної трубогиб для профільної труби своїми руками аналогічний гідравлічному обладнання.

Процес відбувається завдяки обертається циліндру і роликам для фіксації заготовки.

Перший дає можливість змінювати кут труби до обраного вами, тому йому потрібно дати можливість вільно рухатися. Нижче пропонується інструкція з виготовлення конструкції.

Вам знадобитися:

1. 2 штуки сталевих пластини завдовжки до 300 мм і товщиною 5-10 мм.

1. 4 штуки сталевих куточка з полками 50х50 мм.

1. Підготуйте дерев'яний шаблон з дощок товщиною до 30 мм.

1. Візьміть сталеву пластину і закріпіть її на його нижній стороні.

1. Закріпіть на підставі конструкції для міцності куточки довжиною до 300 мм.

1. Приварите на верхню частину другу сталеву пластину.

1. Зробіть в ній отвір - дрилем або зварюванням, діаметром більше діаметра гвинта, який буде в нього встановлюватися. Функція болта - служити опорою для матеріалу, який потрібно буде зігнути.

1. Прикріпіть до верхньої пластині куточки і напрямні ролики, зорієнтувавши їх всередину конструкції.

Виготовлений вами трубогиб профільної труби своїми руками дасть можливість змінювати кут будь-якого профільного вироби.

висновок

З даної статті ви дізналися, як зробити трубогиб своїми руками для стандартної труби і профільної. Було розказано про три варіанти конструкцій, які можна виготовити самостійно за невеликі гроші. Вибір кожного з них залежить, перш за все, від діаметра заготовки і її кількості, крім того, не останню роль грає в цьому і доступність вихідних матеріалів.

Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
