Каналізаційна ревізія: особливості установки

Для нормального функціонування каналізаційної системи необхідно правильно її спроектувати і побудувати. Крім основних елементів - труб - використовується безліч допоміжних деталей. Однією з них є каналізаційна ревізія. Незважаючи на гадану незначність, вона відіграє чи не найважливішу і відповідальну роль.

Необхідність установки ревізії

Каналізація - досить складна інженерна мережа, яка може завдавати безліч різних проблем в процесі експлуатації. Найчастіше неприємності виникають у разі, коли каналізаційна система відведення використаної води зібрана неправильно (особливо якщо її своїми руками монтують недосвідчені майстри). Також часто припускаються помилок в експлуатації, ціна виправлення яких досягає вартості нової системи.

Основною проблемою в більшості випадків є засмічення, тобто непрохідність каналізаційних труб внаслідок скупчення різного сміття. Видалити його нескладно, питання полягає в тому, як дістатися до потрібного відрізка всередині зливної системи, адже вона в більшості випадків має розгалужену систему і чималу протяжність.

Для вирішення перерахованих вище проблем і застосовується ревізія на каналізаційній трубі.

особливості конструкції

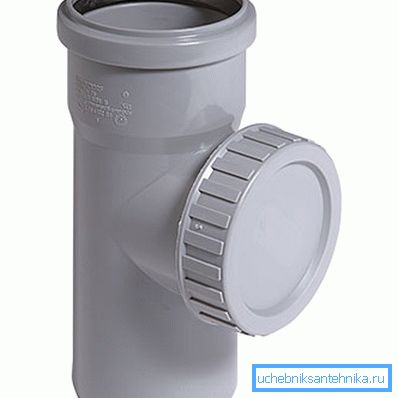

Зовнішній вигляд деталі

Ревізія каналізації являє собою спеціальну фасонну деталь, виконану у вигляді трійника, у якого бічне відгалуження закрито спеціальною кришкою.

Раніше, коли основним матеріалом для виготовлення каналізаційних труб був чавун, ця деталь мала більш складну форму:

1. Прямокутний отвір в трубі закривалося спеціальної чавунною кришкою, яка фіксувалася на місці за допомогою чотирьох масивних болтів.
2. Герметичність забезпечувалася гумовою прокладкою, що закриває все вихідний отвір.
3. Затягування болтів кришки після огляду труб або усунення каналізаційного засмічення вироблялося особливим чином - хрест-навхрест. В іншому випадку домогтися потрібного ступеня герметичності було проблематично.

Зверніть увагу! В даний час чавунні труби практично вийшли з ужитку, поступившись своїм місцем ПВХ-виробів, що володіє безліччю переваг. Відповідно змінилася і конструкція використовуваної ревізії.

Особливості сучасної фасонної деталі:

• на відміну від чавуну використовується пластик;
• змінилася форма.

В даний час отвір стало круглим через особливості виливки вироби. Крім того, кришка кріпиться не на болтах, а за допомогою звичайної різьблення. Це спрощує обслуговування каналізаційної системи і забезпечує належний рівень герметичності.

різновиди конструкції

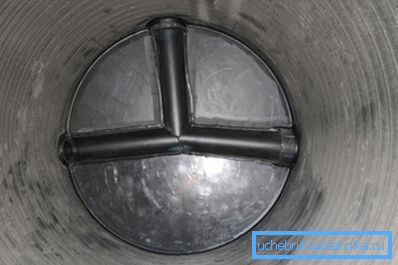

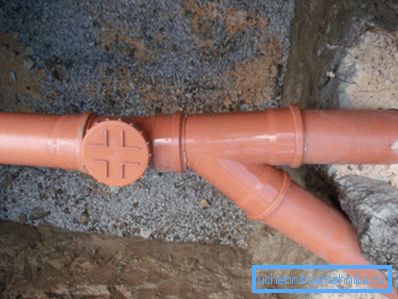

Для монтажу внутрішньої каналізації використовуються поліпропіленові ревізії, пофарбовані в характерний сірий колір. Деталі, призначені для монтажу поза приміщеннями, мають коричневе забарвлення. Однак, в останньому випадку (для обслуговування магістральних каналізаційних каналів) облаштовуються спеціальні оглядові колодязі.

Тому деталь має всього два різновиди:

• діаметром 110 мм;
• діаметром 50 мм.

Для особливо допитливих наведемо всі технічні характеристики.

Процедура монтажу цього елемента не відрізняється від процесу з'єднання всіх інших деталей. Головне - правильно вибрати місце установки.

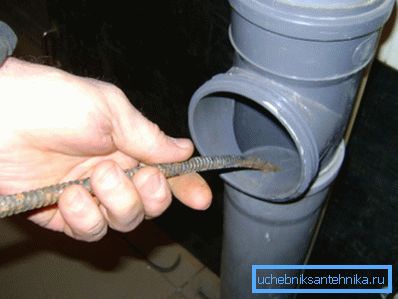

Основне призначення ревізії - контроль стану каналізаційної системи і, при необхідності, її очищення. Тому важливо забезпечити зручний доступ до вузла, адже іноді для промивання труб використовуються великі і громіздкі пристрої.

Встановлювати ці елементи можна як на горизонтальних, так і на вертикальних трубах. Потрібно лише домогтися потрібного ступеня герметичності всіх стиків.

Перелічимо основні переваги поліпропіленової ревізії:

• здатна витримувати високу температуру каналізаційних стоків (до + 95 градусів Цельсія);
• має гладке внутрішній простір, що дозволяє уникати засмічень при проходженні стічних вод;
• не вимагає фарбування або застосування інших протикорозійного заходів;
• має тривалий термін служби - понад 50 років;
• витримує великі навантаження і не руйнується під впливом низьких температур навколишнього повітря;
• добре переносить вплив різних хімічних речовин.

Зверніть увагу! Установка ревізій - не примха, а необхідність. Економія на придбання та встановлення цих деталей в каналізаційну систему може привести до повної непрацездатності її в майбутньому, що потребують чималих витрат на виправлення ситуації.

Особливості установки ревізій

технологічні вимоги

Інструкція з проектування і монтажу каналізаційних систем (СНиП 2.04.01-85) вимагає обов'язкової установки цього фасонного елемента в наступних випадках:

• при кожному повороті стічного трубопроводу на кут 45 і більше градусів;
• в основі кожної вертикальної труби;
• при з'єднанні двох каналізаційних труб в одну;
• на прямому трубопроводі діаметром до 100 мм - кожні 15 метрів, більше 100 мм - кожні 30 метрів;
• на пастці, що монтується в кінці каналізаційної системи приватного будинку.

Пам'ятайте, що при прихованій прокладці трубопроводу для доступу до ревізії слід облаштовувати оглядовий колодязь з люком розмірами не менше 30х40 см.

Що стосується внутрішньої каналізації, то тут вимоги такі:

• центральні стояки - на першому і останньому поверсі в разі відсутності додаткових відгалужень;
• центральні стояки з трійниками - на кожному поверсі;
• на трубах, до яких підключено 3 і більше сантехнічних пристрою - на початку ділянки;
• на поворотах - якщо відрізок труби не може бути прочищений через інший отвір.

процес монтажу

Установка ревізії в каналізаційну систему не викликає труднощів:

• очистіть розтруб і гладкий кінець труби від пилу і сміття;
• перевірте, чи є в розтрубі встановлене там гумове кільце ущільнювача, яке необхідно для забезпечення герметичності системи;
• змастіть гладкий кінець труби герметиком і вставте його в розтруб ревізії до упору;

• відзначте на трубі місце, де буде знаходитися зріз розтруба;
• витягніть трубу назад на відстань близько 1 сантиметра.

Монтаж закінчений.

висновок

Розібравшись, що таке ревізія в каналізації і для чого вона потрібна, у вас не виникне сумнівів у необхідності установки цього елемента в систему. Більш детально про монтаж каналізаційних систем можна дізнатися з відео в цій статті.
