Каналізаційний аератор - позбавляємося від неприємних

Одним з важливих аспектів у проектуванні каналізаційної системи є заходи щодо недопущення потрапляння неприємного запаху в приміщення. Існує кілька варіантів по реалізації задуманого: перший - використання сифона з гідрозатворів; другий - виведення оголовка загального каналізаційного стояка над покрівлею. Але є і ще один спосіб позбутися від запаху, використовувати каналізаційний аератор - 50 або 110 мм в діаметрі.

Призначення і конструкція аератора

Аераційний клапан для каналізації - це одна із складових частин каналізаційної вентиляції, що відповідає за:

• Неможливість проникнення неприємних стічних запахів всередину приміщень.
• Забезпечення певного тиску всередині мережі для запобігання переливу нечистот через сифони сантехприборів в приміщеннях.

Цікаво! Інструкція щодо забезпечення вентиляції каналізації вимагає виведення стояка на висоту не менше 1,5 м над найвищою точкою покрівлі. Уявляєте відчуття жителів верхніх поверхів, якщо в силу якихось причин норматив не витримується.

У простоті аератор для каналізації ще називають вакуумним або повітряним клапаном каналізації. Тому коли зважитеся обзавестися цим пристроєм, не забувайте про його різноманітних іменних модифікаціях, щоб не заплутатися.

Конструктивно будь каналізаційний клапан аератор складається з наступних елементів:

• Корпус, виготовлений з жорсткого полімеру (ПВХ), гарантує надійну герметизацію труби.
• Вхідний отвір, через яке надходить повітря в момент розрядження газу в трубопроводі.
• Хто відкриває механізм.

Запитайте, в чому полягає принцип роботи каналізаційного аератора? Насправді все досить-таки просто, коли тиск в системі падає, відкривається заслінка, до цього що блокує бічний отвір. Вона залишається в такому положенні до стабілізації тиску в системі, а потім під дією сили власної ваги закривається.

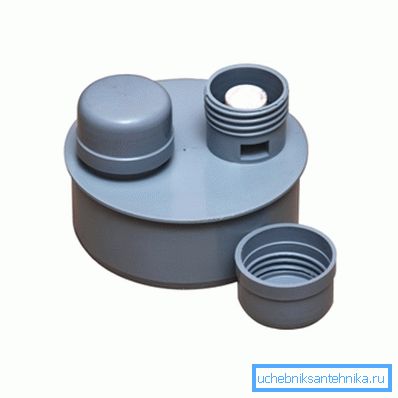

Для обслуговування (прочищення) і обстеження стану приладу влаштована верхня кришка на різьбі. Герметичність стику корпусу з кришкою забезпечує гумова прокладка.

установка аераторів

Аераційний клапан можна встановлювати в різних місцях:

• фанових трубах.
• Загальних стояках, що виходять на технічний поверх.
• сливах туалетів і т.д.

Аератори малого діаметра

Конструкція аератора підбирається в залежності від місця його монтажу. Вакуумний каналізаційний клапан-аератор невеликого діаметра (до 50 мм) служить для розрідження повітря в горизонтальних частинах каналізації.

Його встановлюють на:

• Раковини.
• Мийки.
• Ванни і т.п.

Необхідність в установці аератора на цих ділянках може виникнути:

• При переході з одного діаметра труб на інший (з 50 на 32 мм).
• При великої протяжності лежаків.

Порада! Прокладаючи труби на великі відстані, стежте за дотриманням необхідного ухилу для вільного пересування стоків самопливом. В іншому випадку при недостатньому ухилі рідина буде застоюватися, створюючи, таким чином, джерело неприємних запахів каналізації.

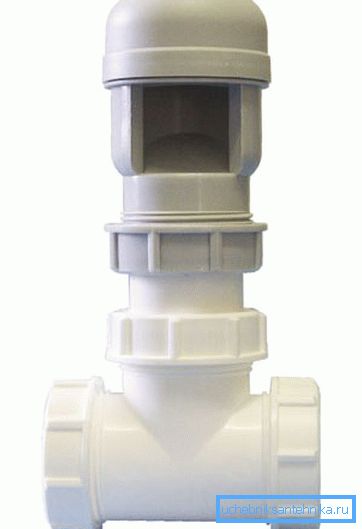

Облаштований вищеописаний прилад просто - із запірним пристроєм у вигляді кулі, який при впливі на мембрану перекриває патрубок зливу. Такий принцип роботи аератора для каналізації діаметром 50 - 32 мм, завдання якого гарантувати неможливість противотока.

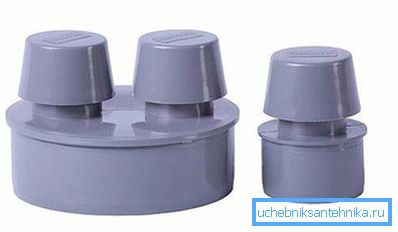

Аератори діаметром 110

Циліндричний каналізаційний аератор 110 встановлюють на:

• Фанові труби. Якщо бути більш точними, то він вбудовується безпосередньо в трубу, не змінюючи її конфігурацію і розміри. Установка пристрою передбачена для труб, що виходять на техповерх.
• Також можлива установка такого клапана на допоміжні стояки, при проживанні в будинку двох сімей. У цьому випадку хоча б один стояк повинен бути виведений на дах будинку.

Зверніть увагу! Аератор недозволено встановлювати в горизонтальному або похилому положенні.

Ціна на каналізаційні клапани сильно коливається в залежності від виробника. Вироби вітчизняного виробництва можна придбати за 120-130 руб. (50 мм), 320-340 (110 мм).

Вартість пристроїв ідентичних розмірів зарубіжного виробництва складе відповідно:

• Фірми Mcalpine - 320/620 руб.
• Mini-Vent діаметром 32/50 мм - 1580 руб.
• Maxi-Vent діаметром 75/100 мм - 2350 руб.

особливості установки

Тим, хто вперше вирішив зайнятися пристроєм каналізації своїми руками, необхідно дотримуватися певних правил установки аераторів малого діаметра.

Подібний клапан монтується:

• За крайнім встановленим санітарно-технічним приладом не ближче, ніж 100 мм.
• На трубопровід з найменшим діаметром, так як правила пристрою внутрішньої каналізації не допускають збільшення діаметра труб від стояка.
• У найвищому положенні щодо інших приладів, підключених до даного трубопроводу.
• Не нижче 350 мм від підлоги при наявності в системі трапа, щоб уникнути попадання в аератор стоків і засмічення каналів, що несприятливо позначиться на його роботі.

висновок

Сподіваємося, що вищевикладена інформація була корисною для вас, і ви тепер знаєте, не тільки для чого потрібен аератор каналізаційний, але і які існують його види. Це дозволяє уникнути дорогого ремонту каналізації в тих випадках, коли відбуваються засмічення і з'являється запах.

Ви економите не тільки кошти, а й час, так як усунути причину зможете самостійно. Хоча ми рекомендуємо, в тому випадку якщо прокладка каналізації ще тільки планується, підготувати і встановити аератори завчасно. У представлених фото і відео в цій статті ви знайдете додаткову інформацію з даної теми.
