Каналізаційний трійник: основні різновиди та способи

Не секрет, що система відведення стічних вод складається не тільки з труб, але і з фітингів, таких наприклад, як трійники для каналізаційних труб. Широкий асортимент різних фітингів має своє призначення і при необхідності використовується для розведення основного трубопроводу на кілька напрямків, для зміни напрямку труби і т.д.

Втім, в цій статті ми детально розглянемо, що собою представляють каналізаційні пластикові трійники, і як вони застосовуються при будівництві побутових систем відведення стічних вод.

Простота складання завдяки застосуванню спеціальних сполучних елементів

Каналізації, побудовані із застосуванням ПВХ труб і сполучних елементів, характеризуються рядом переваг, серед яких:

• доступна ціна;
• малу вагу;
• абсолютна стійкість до корозії;
• тривалий експлуатаційний ресурс без необхідності в регулярних чистках;
• простота проведення монтажних робіт.

Говорячи про сучасну пластикової системі відведення стоків, хотілося б особливо відзначити таку якість як простота монтажу. Монтаж дійсно простий і це стає можливим завдяки застосуванню спеціальних сполучних елементів - фітингів.

Основні різновиди

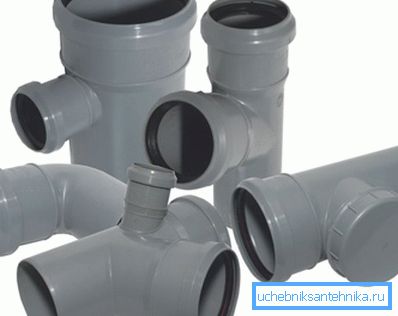

При будівництві побутових каналізаційних систем застосовуються три основні різновиди сполучних трійників, які відрізняються конфігурацією і призначаються для виконання тих чи інших специфічних функцій.

• Каналізаційні трійники на 87 ° або 90 ° - основним призначенням цієї деталі є приєднання вертикального стояка до горизонтальних ділянках трубопроводу.

• Каналізаційні трійники на 45 ° - ці сполучні елементи застосовуються для кріплення пластикових труб при будівництві більшості горизонтальних відгалужень.

• Ревізії є муфту з перпендикулярно розташованим відведенням, який закритий знімною кришкою. У міру експлуатації системи, кришка може бути знята для того щоб провести інспекцію ступеня засмічення або для того щоб провести очистку засмічення.

Перерахованих різновидів цілком достатньо для формування повноцінної побутової системи відведення стоків. Але для того щоб розраховувати на успіх в монтажі, потрібно врахувати типорозміри цих сполучних елементів і їх відповідність типоразмерам труб.

Трійники, відповідно до діаметра застосованого трубного з'єднання, можуть мати наступні типорозміри поперечного перерізу: 110 мм, 160 мм, 200 мм, 250 мм і 315 мм. Для потреб будівництва систем промислового призначення з більшою пропускною здатністю виготовляються з'єднувальні елементи з діаметром перетину 400 мм і 500 мм.

Крім того, розміри каналізаційного трійника 110 мм і інших модифікацій можуть бути однакові не по усіх напрямках. Наприклад, перетину труб горизонтального напрямку можуть бути однаковими, тоді як вертикальний або діагональний відведення може мати менший або більший діаметр.

конструкційні особливості

Незалежно від типорозмірів і конфігурації, конструкція полімерного трійника проста. Вихідна частина вироби виготовлена ​​у вигляді звичайної труби з завальцованними краями. Дві вхідні частини, наприклад 50 на 50 мм, оснащуються спеціальними розтрубами, в які входять кінці відповідних по діаметру труб.

Для максимальної щільності, герметичності і надійності з'єднання, розтруби мають спеціальні гумові кільця-ущільнювачі. Відповідно до заяв виробників полівінілхлоридних труб і супутніх аксесуарів правильно змонтоване з'єднання служить не менше 20 років без необхідності проведення заміни ущільнювача.

Правила проведення монтажних робіт

Інструкція проведення монтажних робіт із застосуванням пластикових трійникових з'єднань характеризується простотою реалізації і цілком може бути виконана своїми руками.

Монтаж трубопроводу буде виконаний успішно, якщо дотримуватися наступних рекомендацій:

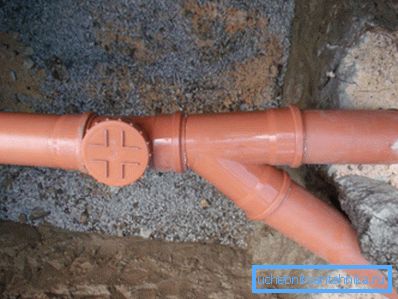

• При побудові горизонтальних розводок застосовуємо виключно трійники з 45-градусним відведенням.

Важливо: Якщо при побудові горизонтальних розводок застосовувати трійники з перпендикулярним з'єднанням істотно підвищується ймовірність частих засмічень каналізаційної системи при подальшій експлуатації.

• Кінці, оснащені розтрубом, повинні бути спрямованими до початкової більш високій точці мережі. Таким чином, розтруб повинен виконувати функцію входу в з'єднувальний елемент, тоді як трубний кінець повинен бути виходом.
• Гумові кільця-ущільнювачі не можна підрізати або взагалі видаляти. Ущільнювач спеціально вставляється для того щоб з'єднання було максимально щільним і герметичним, тому не слід дивуватися тому що при монтажі доводиться прикладати певні зусилля.

Порада: Для того щоб спростити завдання, досить перед монтажем змастити внутрішню поверхню елементів, що з'єднуються мильним розчином. В цьому випадку труби набагато простіше увійдуть в розтруб, і необхідна щільність з'єднання буде досягнута.

• Ділянки з'єднання елементів розводки з діаметром більш ніж 50х32 мм доцільно, а в деяких випадках необхідно, кріпити до примикає поверхні за допомогою хомутів власників-кронштейнів.
• Установка ревізій повинна проводитися на ділянках трубопроводу з вільним доступом. Як правило, всередині приватного будинку такі елементи взагалі не застосовуються або встановлюються в обмеженій кількості.

Модифікації з інших матеріалів

В даний час, крім що набули широкого поширення полімерних систем виробляються металеві, керамічні і навіть азбестоцементні каналізації.

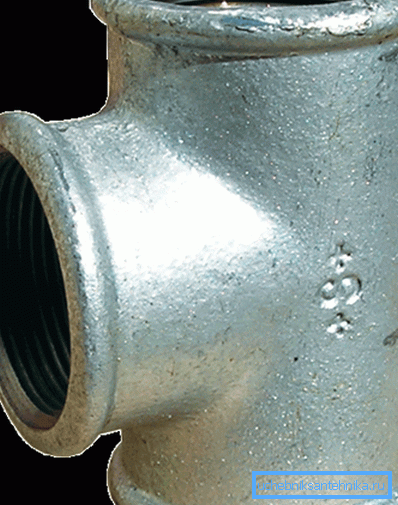

Зрозуміло, при з'єднанні труб, виготовлених з таких матеріалів, застосовуються відповідні з'єднувальні елементи. Наприклад, для труб, виготовлених з чавуну, застосовується чавунний трійник, вироблений відповідно і до вимог ГОСТ 6942.14-69.

З'єднувальні елементи такого типу можуть бути виготовлені для з'єднання нарізного, розтрубного та безраструбная типу. Керамічні азбестоцементні і бетонні аналоги виготовляються тільки з урахуванням розтрубного з'єднання.

висновок

Тепер ви знаєте, що собою являє пластиковий сантехнічний трійник з розмірами 110 на 110 на 110 мм або його чавунний аналог з розмірами 100х100х50 мм. Крім того, ми з'ясували, як проводиться монтаж найбільш затребуваних сполучних елементів з полівінілхлориду.

Більше корисної інформації можна отримати, подивившись відео в цій статті.
