Каналізаційний відвід: як вибрати потрібні вироби і
В даний час для монтажу каналізації в квартирі або приватному будинку використовуються окремі готові елементи, що дозволяють без особливих зусиль сконструювати систему будь-якої складності і конфігурації. Для повороту труби на певний кут встановлюються пластикові каналізаційні відводи. Особливості їх конструкції, існуючі різновиди і способи монтажу і будуть темою сьогоднішнього матеріалу.
призначення вироби
ПВХ відводи для внутрішньої каналізації необхідні для облаштування повороту каналізаційних труб на певний кут і застосовуються для монтажу систем зливу брудної води в адміністративних і житлових будівлях.
Пластикові з'єднувальні елементи мають гладке внутрішній простір, що набагато зменшує ризик створення засмічення під час експлуатації, а також практично не видають шуму при протіканні по ним рідини.
Крім того, для їх виробництва використовується матеріал, стійкий до впливу гарячої води (до 95 градусів Цельсія) і хімічних миючих засобів.
Розміри каналізаційних пластикових відводів: 110 і 50 мм (заміряється діаметр внутрішнього отвору).
Що стосується кутів, то стандартними значеннями є:
- 30 градусів;
- 45 градусів;
- 87 градусів.
Порада! Комбінуючи відведення і полуотвод каналізаційний з різними кутами вигину, можна домогтися повороту труби на 30, 45, 60, 75 і 90 градусів. Однак доцільно уникати занадто різких перегинів щоб уникнути виникнення засмічень.
Існує ще один варіант: відвід діаметром 110 мм з виходом на труби меншого діаметру. Вони використовуються для створення різних нестандартних конфігурацій.
різновиди відводів
Незалежно від найменування виробника, що випускає каналізаційні ПВХ відводи, всі ці вироби відповідають прийнятим будівельним стандартам (ГОСТ). Це полегшує проектування каналізаційних систем, купівлю необхідних матеріалів і їх монтаж в єдину систему.
Існує кілька різних моделей кутових елементів, які відрізняє між собою ціна і деякі особливості конструкції.

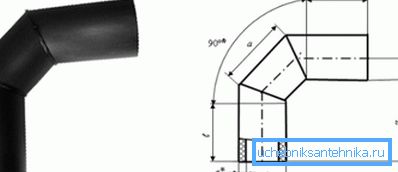

- поліетиленові. Виготовляються з матеріалу чорного кольору і з'єднуються встик або за допомогою муфт. У першому випадку торці труби і відводу нагріваються за допомогою спеціального обладнання і стикуються один з одним до повного застигання пластика. Муфти вже на заводі обладнуються спеціальною спіраллю, яка для герметичної стикування прогрівається за допомогою зварювального апарату.

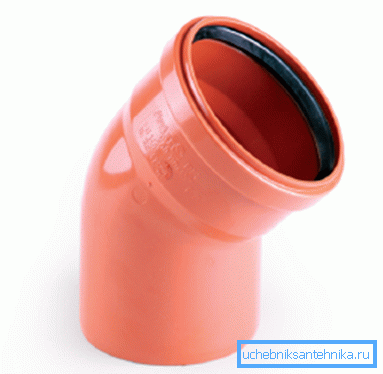

- ПВХ-відводи. Найбільш поширений вид. Вони з'єднуються шляхом надягання розтруба на гладку трубу. Переваги - відсутність необхідності застосування різних електроінструментів і підвищення швидкості монтажу каналізаційної системи в цілому. Конструктивні елементи, призначені для використання всередині приміщення, фарбуються в сірий колір. Існує й інший відведення каналізації - в приватному будинку (коли приміщення не опалюється або труби монтуються на вулиці) деталі мають коричневе забарвлення. (Див. Також статтю Труби для внутрішньої каналізації: особливості.)
Зверніть увагу! Не можна стикувати дві ці різновиди в одну систему. Необхідно використовувати відводи одного типу. Інакше якісне і тривалий експлуатування каналізації не гарантовано. В особливих випадках потрібно включити в схему спеціальні перехідники.

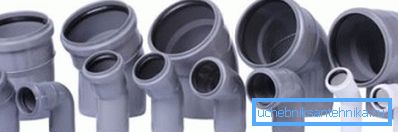

- поліпропіленові. Також мають розтруби і гладкі кінці для стикування один з одним. Ці вироби застосовуються тільки спільно з трубами, виготовленими з аналогічного матеріалу. Основне призначення - відведення грунтових і стічних вод. Вони здатні пропустити потік води зі швидкістю від 4 до 7 м / с.
- Відводи для гофрованих труб. Ці елементи стикуються за допомогою муфт і забезпечені ущільнювальними кільцями з кожної зі сторін. У місці перегину зовнішня частина виробу має зменшений діаметр. Сфера застосування - стикування труб з різних матеріалів з використанням ущільнюючих манжетов.

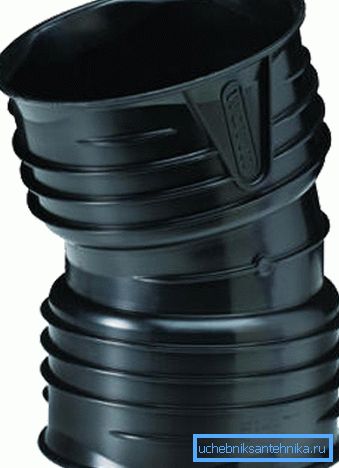

- відводи Вавин. Особлива, окремо запатентована система. На зовнішній стороні гофрованого елемента є своєрідна трикутна виїмка, що виконує роль замку. Для виготовлення цих виробів застосовується високоякісний матеріал, здатний витримати високий тиск. Гарантований термін служби - 50 років.
- відводи Магнум. Існують моделі з кутом перегину 45 і 90 градусів. Особливість - відсутність заокруглення, що може викликати засмічення під час експлуатації системи. З'єднувальні елементи подібної конструкції практично не застосовуються при створенні каналізаційних систем.

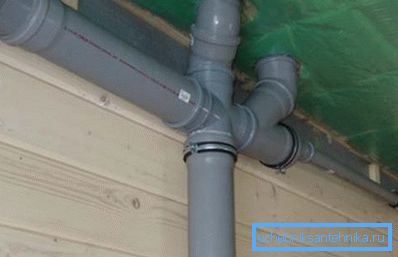

Самостійний монтаж відводів
Як уже згадувалося раніше, найбільш широко застосовуються ПВХ-відводи. Це обумовлено їх дешевизною і легкістю монтажу.
Стиковка проводиться за рахунок спеціальних ущільнювачів. Часто вони вже вставлені у внутрішній простір розтруба. В іншому випадку гумове кільце, яке постачається разом з кутовим елементом, розміщується в спеціальній виїмці безпосередньо перед з'єднанням.
Існує і альтернативний спосіб - використання клею. Цей вид стикування мало поширений і більш складний. При клейовому з'єднанні гумові ущільнювачі не потрібні.
Іноді виникає необхідність стикування труб, виготовлених з різних матеріалів. В цьому випадку потрібно використовувати ущільнювальні манжети та сантехнічні герметики. Таке з'єднання буде надійним і не почне протікати під час експлуатації.
герметизація стиків

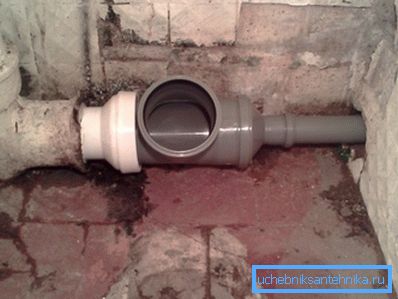

Від герметичності кутових з'єднань каналізаційної системи залежить надійність її експлуатації. Цьому слід приділяти підвищену увагу, особливо коли монтаж здійснюється своїми руками. (Див. Також статтю Підключення унітазу до каналізації: особливості.)
Ще більш ретельно слід герметизувати стики при прокладці труб під землею, що часто буває під час спорудження приватних будинків. Витрати на ремонт протікання можуть становити вельми значні суми.
Ущільнювати з'єднання відводів з трубами рекомендується за допомогою спеціальних герметиків.
Ці речовини містять безліч компонентів і діляться на два основних види:
- кислотні (дешеві склади);
- нейтральні (дорожчі).
Зверніть увагу! Кислотні герметики не можна застосовувати при монтажі металевих і чавунних труб. Перед покупкою слід звертати увагу на склад, зазначений на упаковці.
Навіть якщо ви стикуете ПВХ-відводи на гумовій прокладці, додаткова обробка кільця за допомогою герметика лише додасть з'єднанню надійності.
Застосування того чи іншого герметизуючого складу обов'язково для обробки з'єднань каналізаційної системи з чавунними трубами. Цей матеріал за визначенням не може бути абсолютно гладким і тому вимагає використання поточних складів. Краще рішення - рідкий силікон.
Додаткові способи ущільнення стиків труб і відводів
Крім використання герметика, можна застосовувати альтернативні способи.
вид | опис |
Епоксидний клей | Дуже надійне і міцне з'єднання. Але після застигання складу розібрати труби без їх руйнування буде неможливо. |
Пенька або смоляна пасмо | Застосовується для стикування ПВХ-відводів з трубами з інших матеріалів. В цьому випадку торець обмотується обраним матеріалом приблизно на дві третини довжини, вставляється в розтруб і заливається цементним або азбестоцементної сумішшю. Спосіб надійний і перевірений часом. |
Технічна сірка | Цей спосіб ще зовсім недавно використовувався в 95% випадків. Зараз його можна застосовувати для стикування різних за матеріалом виготовлення каналізаційних систем один з одним. |
Бітумна мастика | Більше підходить для стикування керамічних відводів з аналогічними трубами, але може використовуватися для герметизації стиків зовнішньої каналізації з ПВХ-труб. |
ущільнювальна стрічка | Найменш надійний спосіб. Підходить як тимчасовий захід до заміни пошкодженого вузла. |
усунення протікання
Добре, коли каналізаційна система експлуатується без аварій. Але при виникненні протікання не варто впадати у відчай.
Інструкція, наведена в цьому розділі, допоможе швидко усунути проблему.
- Витік в місцях стику зі старими трубами. В цьому випадку допоможе рідкий герметизирующий склад: герметик або суміш цементу з клеєм. Підійде також епоксидний клей або сира гума, в крайньому випадку - пластилін.
- Пробоїна. Лікується за допомогою кілочка, обробленого герметиком, або шини (хомута). Екстрений варіант - використання гумового бинта.
- Поздовжня тріщина. Герметизується епоксидним клеєм або тканиною, просоченою силіконом. Для залізних труб можна використовувати холодну зварювання.
- Скол краю відведення. В цьому випадку допоможе тільки заміна пошкодженого елемента.
висновок
Тривалість експлуатації системи і відсутність протікання залежить як від вибору якісних відводів та інших складових елементів, так і від правильності монтажу. Більш докладно про цей процес можна дізнатися з відео в цій статті.
