Хомути для кріплення труб пвх і інші методи кріплення

В процесі монтажу систем з пластикових труб дуже важливе значення має не тільки якість самого матеріалу, але і правильний підбір кріпильних елементів, який гарантує ефективну і надійну роботу створеного трубопроводу. У даній статті будуть розглянуті різні методи кріплення і монтажу магістралей з труб ПВХ, для реалізації яких можуть бути використані кліпси і хомути для кріплення труб за ДСТУ 24137 80.

Види кріплення для виробів з полівінілхлориду

Процес фіксації трубопроводу в ході монтажу не потребують придбання спеціалізованого інвентарю.

Для того щоб зробити надійне і якісне закріплення матеріалів ПВХ при укладанні трубопровідної траси, використовуються тримачі для труб наступного типу:

• Кліпси з пластика;
• Кріпильний хомут.

крок кріплення

Установка фіксуючих елементів своїми руками вимагає дотримання деяких правил, щоб забезпечити трубопроводу ефективну і довгострокову експлуатацію. Для того щоб уникнути виникнення прогинів магістралі слід строго витримувати рекомендовану відстань між елементами кріплення. (СМ. Також статтю Муфти для труб: особливості.)

Технічні правила і норми обумовлюють те, що кліпси і хомутики для кріплення труб повинні розташовуватися таким чином:

1. Інтервал установки для труб малого діаметра (не більше 20 мм):
2. Холодне середовище експлуатації системи - 80 см;
3. Магістраль гарячого водопостачання (понад 60 градусів) - 65 см;
4. Для установки трубопроводу діаметром до 40 мм крок між кріпильними виробами повинен складати величину 95 см для гарячого водопостачання та 110 для холодного;
5. Магістралі великого діаметру в 110 і більше мм в діаметрі фіксуються елементами, розташованими на відстані один від одного в 185 см для транспортування холодної рідини і 160 см для переміщення гарячої води.

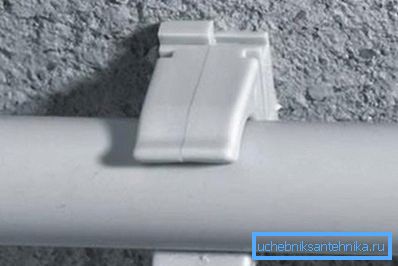

Кріплення на кліпси

Сантехнічні кліпси для труб з полівінілхлориду виробляються за технологією з додаванням нейлону.

Саме такого роду добавка дозволяє виробу надати важливі експлуатаційні характеристики, такі як:

• Підвищений коефіцієнт термічної стійкості;
• Висока міцність, протистояння впливам механічного типу;
• Легкість і простота монтажу;
• Невисока ціна.

Такі продукти, як кліпса, випускаються на ринок в великому асортименті розмірів, щоб була можливість підібрати максимально відповідну для кріплення труб різного діаметру. Для того щоб зробити надійну фіксацію такого типу елементи вибираються, таким чином, щоб внутрішній діаметр точно збігався із зовнішнім діаметром труби.

Тримачі для магістралей у вигляді кліпс забезпечують їм осьове переміщення в процесі розширення при підвищенні температури. Саме з цієї причини їх найчастіше застосовуються при створенні системи транспортування гарячої води або для опалювальних систем.

Порада. Якщо вам буде потрібно прокладка декількох гілок трубопроводу недалеко один від одного для фіксації до стіни, наприклад, можна використовувати кліпси подвійні.

Використання хомутів

Якщо ж комунікаційна система створена з матеріалів великих діаметрів для транспортування мас з серйозним вагою, тоді доцільніше використовувати не пластикові кліпси, а хомути. Конструктивно такий виріб являє собою звичайну стяжку гвинтового типу, всередині якої розташовується ретельно укладена гумова прокладка.

Такого типу елемент дозволить компенсувати вібрацію системи в процесі транспортування великих обсягів середовища. Саме тому в процесі серйозних і значних коливань в мережі вони дозволяють надійно утримувати положення кожного його ділянки.

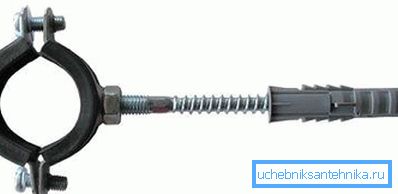

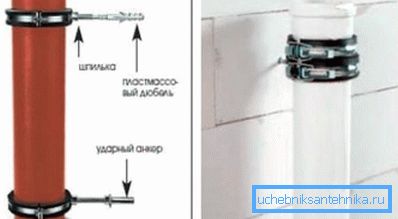

Хомути для кріплення ПВХ труб комплектуються дюбелем і спеціалізованої шпилькою. На ринку ви зустрінете як пластиковий, так і сталевий хомут для кріплення труб.

Незважаючи на те, що кріплення за допомогою таких елементів вважається досить жорстким, доклавши певних зусиль в процесі фіксації системи, ви можете отримати наступні результати:

• Жорстка фіксація трубопроводу, досяжна тільки при максимальному затягуванні всіх болтів. Дана властивість дозволяє використовувати кріплення для кріплення ділянки системи для мінімізації зміщення;
• Плаваюче кріплення для виробів з ПВХ. Якщо кріплення затягнути недостатньо сильно, тоді залишиться невеликий зазор, що забезпечує трубопроводу вільне переміщення. Такого типу установка може знадобитися в разі перепадів температур робочого середовища.

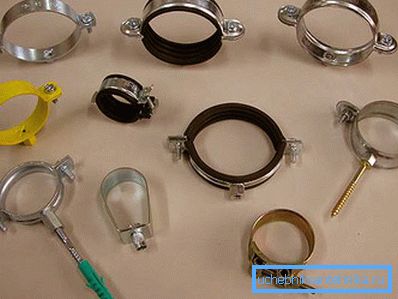

Основні види хомутів

Існують хомути такого вигляду:

1. кабельні стяжки. Такі досить прості вироби також називаються хомутами. Виробники постачають їх застібками, розташованими з внутрішньої сторони. Застосовують їх для того, щоб скріплювати і фіксувати кабелі до різних поверхонь як до вертикальних, так і до горизонтальних. Виготовляють такі стяжки з поліаміду, що є міцним полімером;
2. трубні хомути. Вага хомута для кріплення труб є найбільшим, тому що виготовляють їх із сталі. Вони складаються з двох частин, які скріплюються болтом. Надійність і герметичність кріплення забезпечує гумова прокладка з внутрішньої сторони виробу, але є варіанти і без неї;
3. Будівельні кріплення для фіксації труб використовуються для створення будівельних лісів. Вони володіють завидною міцністю і дозволяють не тільки з'єднати деталі лісів, а й зміцнювати їх до несучих поверхонь;
4. Стрічкові або черв'ячні застосовуються для з'єднання патрубків і шлангів, а також для кріплення до стін і стель.

Зверніть увагу! Черв'ячні хомути крім кріпильної функції дозволяють зберегти герметичність шлангів.

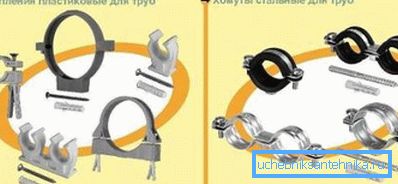

Крім класифікації за типом конструкції, такі елементи кріплення класифікують в залежності від матеріалу, з якого вони виготовляються:

1. металеві;
2. Пластикові.

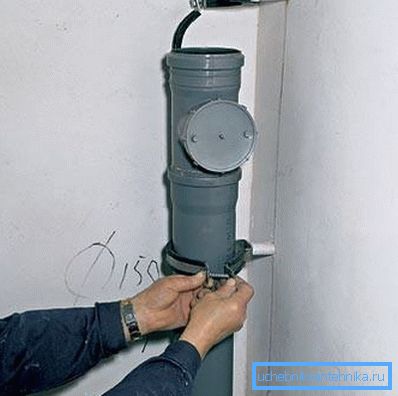

Порядок кріплення за допомогою хомутів

Застосовуючи в процесі монтажу такі вироби, як хомут для кріплення труб 110 чи іншого розміру, можна досить оперативно провести всі роботи з прокладання труб.

Для цього повинна бути виконана наступна поетапна інструкція:

1. Для початку по всій трасі необхідно нанести розмітку.

Порада. На даному етапі необхідно не забувати, що каналізаційна система укладається під кутом. Якщо ж ви зайняті монтажем системи водопостачання в неопалюваних приміщеннях, вам необхідно також робити укладання під ухилом для того, щоб виключити застій і скупчення води.

1. За місцем установки траси необхідно розмітити ділянки розміщення кріпильних елементів, враховуючи допустимі відстані між ними;
2. Проводиться свердління отворів в місцях установки для дюбеля;
3. За допомогою молотка і викрутки необхідно змонтувати хомути в місцях, які раніше були відзначені і просвердлені;
4. На завершальному етапі вставляємо труби в хомути і затягуємо кріплення до необхідного рівня.

На закінчення

Використовуючи такі вироби, як кліпси і хомути ви зможете самостійно і досить оперативно провести монтаж трубопроводу без використання спеціалізованого інструменту і без особливих навичок.

Ну а труби, закріплені таким чином, будуть довго і безпроблемно виконувати всі покладені на них функції. Відео в цій статті розповість ще більше інформації про те, як необхідно проводити кріплення ПВХ виробів.
