Комплектуючі для металопластикових труб - все що знадобиться

Корозійна стійкість, стійкість до механічного впливу, невелика вага і простота зборки дозволяють використовувати металопластикові труби для монтажу систем опалення та водопроводу. Перед тим як приступати безпосередньо до монтажу не зайвим буде ознайомитися з мінімальним набором комплектуючих, без яких обійтися ніяк не можна.

Трохи про технології складання

Незалежно від того, виконується монтаж водопроводу або системи опалення, збірка металопластикових труб виконується в такій послідовності:

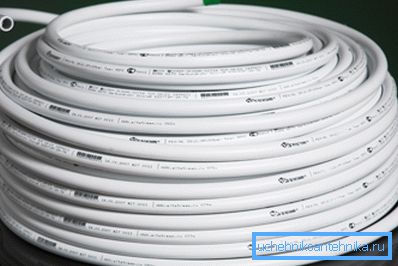

• рез трубопроводу. Трубопровід поставляється в бухтах, тому без цього не обійтися. На цьому етапі потрібно особливо ретельно контролювати якість різу, на торці не повинно бути задирок;

• калібрування - після роботи ножицями обов'язково потрібно відновити геометрію перетину, можна цю операцію поєднати зі зняттям фаски;
• власне, з'єднання, підійде будь-який з поширених фітингів, наприклад, американка.

Чим краще розрізати металопластикових труб

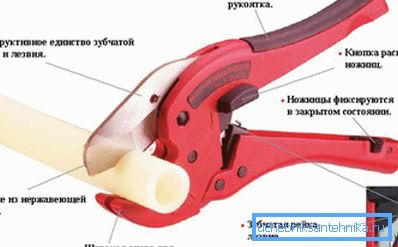

Коли виникає питання, чим різати металопластикові труби, то оптимальним варіантом можна вважати спеціальні ножиці. Їх леза дозволяють отримати ідеальне якість зрізу, без задирок і застрягання.

Зверніть увагу! Якщо просто натиснути на ручки ножиць, то матеріал може трохи сплющиться. Щоб цього не сталося трубу потрібно обертати під час різання.

Якщо ножиць під рукою немає, то можна обійтися і звичайною ножівкою. Правда, в цьому випадку якість різу буде дещо гірше.

Після ножівки доведеться обробити краї напилком. Загальною вимогою для обох варіантів можна вважати перпендикулярність площини різу поздовжньої осі трубопроводу. Навіть невеликий перекіс може стати причиною розгерметизації стику в майбутньому.

калібрування трубопроводу

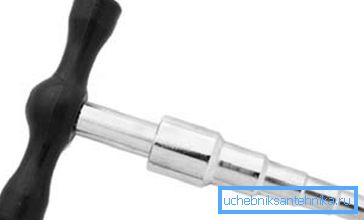

Калібратор - найважливіший інструмент для металопластикових труб, який дозволяє відновити форму перетину. Нерідко при розрізанні трубопроводу його кінець трохи деформується, а операція калібрування дозволить йому стати круглим.

Виділити можна 2 типу калібраторів:

• інструмент, який призначений тільки для відновлення геометрії і розвальцьовування;

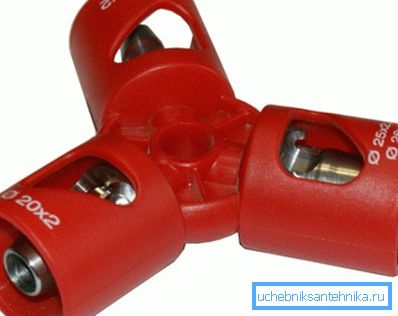

• калибратор для металопластикових труб, який до того ж до цих операцій дозволяє відразу зняти фаску.

Що стосується технології калібрування, то вона виконується в такій послідовності:

• підбирається відповідний діаметр насадки і вставляється в трубопровід. Якщо торець деформований, то для цього може знадобитися зусилля;

• після цього потрібно просто провернути калибратор, не виймаючи при цьому кінець трубопроводу з нього, леза ножів знімуть фаску під потрібним кутом.

монтаж трубопроводу

Коли людина замислюється про те, як працювати з металопластиковими трубами, найбільше запитань виникає по частині вибору з'єднання.

Способів існує чимало, кожен з них має свої переваги:

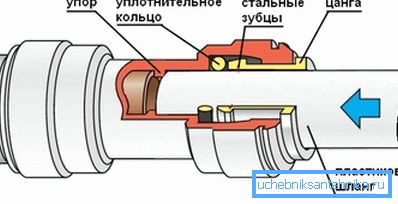

• пуш-фітинги. При цьому кінець трубопроводу просто вставляється до упору, для зручності в них навіть передбачено оглядове віконце. Недоліком такого типу з'єднання є досить висока ціна, та й сам стик виходить нерознімним;

• прес-фітинги. Такий спосіб стикування використовується при необхідності з'єднати металопластик з металом. Крім самого фітинга знадобляться ще й прес-кліщі. Герметичність стику досягається за рахунок деформації металу. Такий тип стику також вважається нерознімним;

• обтискні фітинги - найбільш поширений варіант з'єднання трубопроводу.

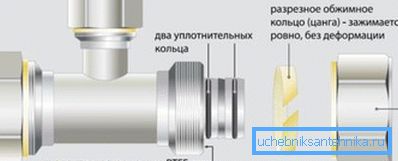

Цанговий фітінг - один з найпопулярніших видів обтискних фітингів, він забезпечує і високу міцність, і достатню герметичність з'єднання, а при необхідності місце стику можна легко розібрати. До того ж такий фітінг можна використовувати повторно.

Пристрій такого з'єднання виконується в такий спосіб:

• на трубу надівається накидна гайка та обтискний кільце (обтискні кільця також відомі як цанги для металопластикових труб);
• потім вона вставляється в фітінг;
• гайка щільно затягується, цанга злегка деформується і щільно фіксує кінець трубопроводу.

У порівнянні з іншими способами саме роз'ємні з'єднання користуються більшою популярністю. При їх використанні питання, як розібрати металопластикові труби, вирішується легко.

Зверніть увагу! Вставляючи трубу в фітінг, не можна прикладати занадто велике зусилля, це може привести до пошкодження гумових ущільнювачів. Для полегшення процесу кінець трубопроводу можна змастити.

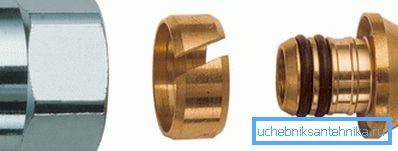

Окремо варто згадати про з'єднання за допомогою євроконус. Конструкція дозволяє віднести його до категорії рознімних, невеликі відмінності криються лише в пристрої фитинга. На трубопровід надаватися гайка і цанга, потім в нього вставляється євроконус для металопластикових труб, і гайка затягується.

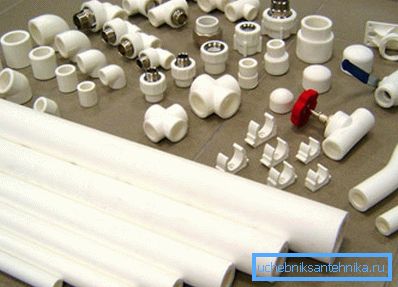

Крім цього, при монтажі знадобляться такі фітинги як трійники, хрестовини, перехідники, що дозволяють з'єднувати різні діаметри, колектори (для опалювальних систем), кутові фітинги.

Як зігнути металопластикових труб

Одним з переваг металопластику є його гнучкість, завдяки цьому можна обійтися мінімальним числом фітингів. Наприклад, замість установки кутового фітинга, можна просто злегка зігнути сам трубопровід. При виготовленні такого елемента як змійовик з металопластикової труби також не обійтися без згинання.

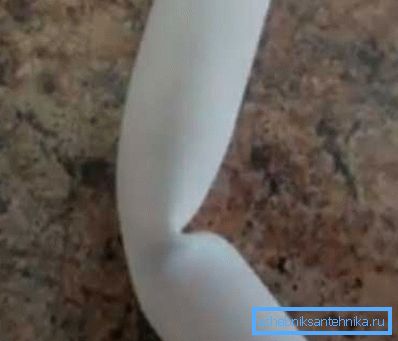

Головною проблемою при деформації трубопроводу є те, що він може просто зламатися. Тобто його стінки зійдуться в місці вигину, що унеможливить нормальну циркуляцію теплоносія.

Вирішити цю проблему можна двома шляхами:

• за допомогою трубогиба;
• зігнути трубопровід своїми руками. В цьому випадку доведеться заповнити внутрішній простір труби, для запобігання зламу.

При ручному вигині трубу можна заповнити піском або сіллю. Це може замінити оправлення. Після заповнення і заклеювання отвори на кінцях, можна спокійно гнути трубопровід.

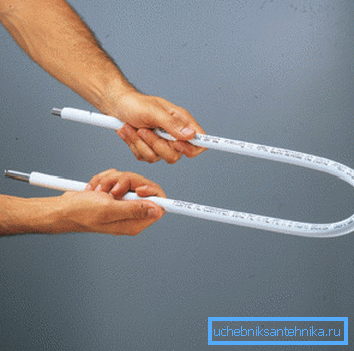

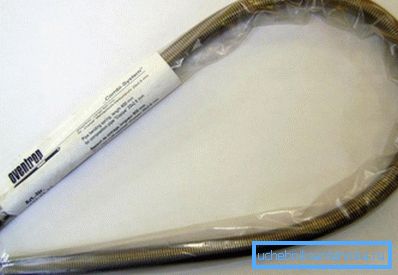

Замість сипучих матеріалів підійде і пружина для металопластикових труб. Її діаметр повинен бути лише трохи менше, внутрішнього діаметра самої труби.

Що стосується трубогибов, то їх можна класифікувати за методом вигину:

• дорновие - всередині трубопроводу рухається твердий елемент;

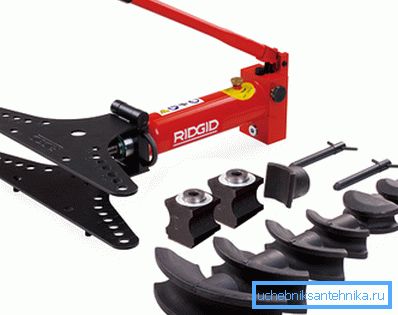

• сегментні - при цьому вигин проводиться за допомогою набору башмаків під різні діаметри і радіуси вигину.

Інструкція зі згинання труби в цьому випадку проста - досить просто прикласти зусилля до важеля трубогиба. Труба щільно притискається до черевика і деформується.

Зверніть увагу! Для будь-якого типорозміру існує мінімальний радіус вигину. Його можна визначити за формулою 5 • D, де D - діаметр трубопроводу.

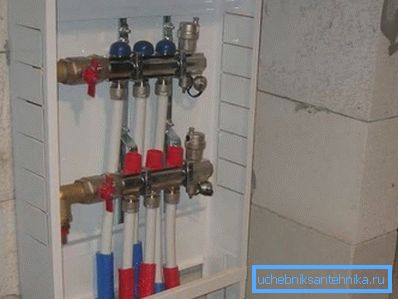

Колектори для металопластикового трубопроводу

Колектор необхідний в разі, якщо опалення в квартирі організовано по променевої схемою. В такому випадку в колектор подається і гарячий і остиглий теплоносій, а вже від нього йде розводка до радіаторів опалювальної системи (окремий подає і відводить трубопровід для кожного радіатора).

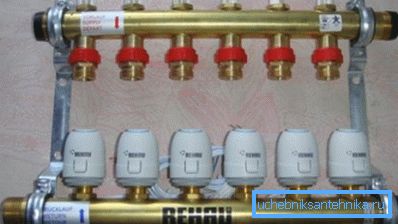

За великим рахунком гребінка (або колектор для металопластикових труб) - це труба з привареними до неї виходами. Якщо бюджет дозволяє, то колектори можна оснастити такими елементами як термоголовки й витратоміри.

У разі максимального оснащення знадобиться:

• на що подає гребінку встановити витратоміри. Завдяки цьому можна в будь-який момент змінити обсяг теплоносія, що надходить до кожного радіатора окремо;
• на колектор з «обратку» встановлюються термоголовки. Датчики постійно відстежують температуру охололого теплоносія і можуть збільшувати або зменшувати величину проходу. За рахунок цього, наприклад, при похолоданні величина проходу збільшується, відповідно зростає і потік теплоносія через радіатор.

Ціна такої системи може значно перевищити 10000 руб, тому можна обійтися більш скромним варіантом. В такому випадку на гребінці залишаються заглушки для того, щоб в майбутньому дооснастити колектор терморегуляторами або витратомірами.

Підведення підсумків

Монтаж металопластикового трубопроводу - нескладне завдання. Але для цього знадобиться набір додаткових інструментів і фітингів для забезпечення герметичного і міцного з'єднання труб. Інформація в цій статті дозволить скласти загальне враження про те, що знадобиться для укладання трубопроводу.

На відео в цій статті показаний приклад з'єднання металопластикових труб.
