Комплектуючі для поліпропіленових труб і інструменти для їх

Який інструмент для поліпропіленових труб необхідний для монтажу водопроводу або системи опалення? Які фітинги та арматура використовуються в різних випадках? Як здійснюється сам монтаж? Спробуємо відповісти на ці питання.

технологія монтажу

Почнемо з короткого опису технології монтажних робіт і особливостей матеріалу.

Воно необхідне для того, щоб зрозуміти функцію того чи іншого пристосування.

1. Труби для води - поліпропіленові та будь-які інші часто потребують підгонці розміру. При цьому торці відрізаного патрубка повинні бути орієнтовані строго перпендикулярно до його поздовжньої осі і позбавлені задирок.

Порада: бажано попередньо зняти з торця зовнішню фаску. Тим самим ми зменшимо вірогідність задирів при складанні з'єднання.

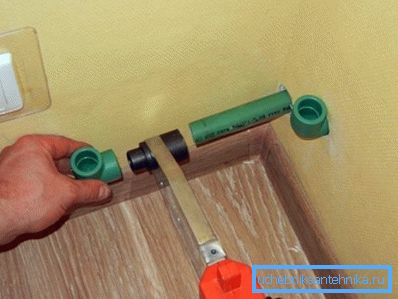

1. Потім відрізана за місцем труба і муфтовий фітінг для неї плавляться на низькотемпературному паяльнику, розігрітому до 240-260 градусів. Насадка відповідного розміру дозволяє одночасно гріти обидві з'єднуються деталі.
2. Після того, як поверхні поплавилися, залишається лише поєднати їх і зафіксувати на деякий час, необхідний для застигання пластика. Тривалість розігрівання, фіксації деталей і їх повного охолодження залежить від діаметра.

При виконанні монтажних робіт своїми руками потрібно враховувати ряд тонкощів.

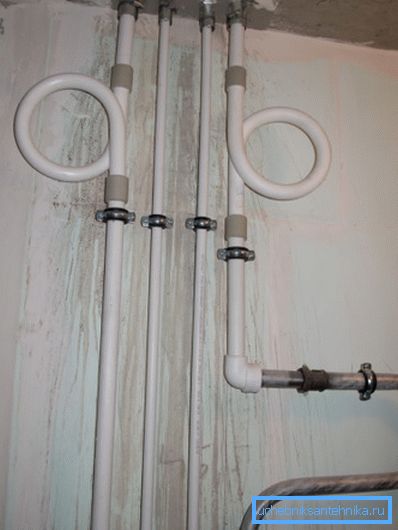

• Поліпропілен - матеріал з досить високим коефіцієнтом температурного розширення. Простіше кажучи, на гарячій воді та опалення труби будуть помітно збільшуватися при нагріванні. Для того, щоб при подовженні вони не провисали, довгі трубопроводи забезпечуються компенсаторами - кільцевими або П-образними вигинами.

• Для гарячої води і опалення кращий армований поліпропілен: армування збільшує міцність трубопроводу на розрив і помітно зменшує подовження при нагріванні. Як армування використовується рубане скловолокно (фібра) і алюмінієва фольга.
• Армування алюмінієм потребує попередньої зачистки в поле зварювання. Інструкція пов'язана з тим, що контактує з водою алюміній поступово руйнується завдяки протікає між ним та іншими металевими елементами контуру електрохімічним процесам; руйнування фольги викличе розшарування труби з катастрофічним падінням її міцності.

А тепер давайте познайомимося з інструментами та комплектуючими, які можуть знадобитися монтажника на різних стадіях робіт.

комплектуючі

пристрій фітингів

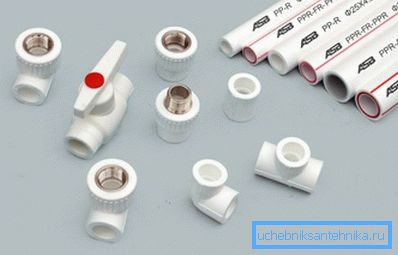

Фітинги для з'єднання труб, вони ж - фасонина для поліпропіленових труб не мають конкурентів по дешевизні завдяки простоті свого пристрою. По суті, це просто фігурний шматок пластика з одним або декількома розтрубами. Металеві вставки необхідні лише для сполучення трубопроводу з різьбами.

Зверніть увагу! Поліпропіленова запірна арматура являє собою звичайні кульові вентиля і дроселі, зібрані в цілісному пластиковому корпусі і встановлюються за допомогою все тієї ж низькотемпературної зварювання. Завдяки дешевизні полімерів їх ціна трохи нижче, ніж у суцільнометалевих аналогів.

Деякі фасонні частини для поліпропіленових труб варто згадати окремо.

американка

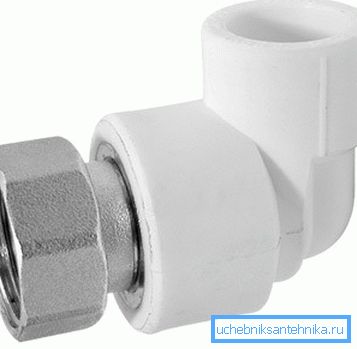

Американка для поліпропіленових труб - фітінг, що дозволяє зробити з'єднання з сантехнічним приладом легкоразборним. Являє собою, як правило, муфту або куточок з латунної (іноді хромованою) вставкою, що включає гайку.

Найчастіше американка використовується в системах опалення. Вона є функціональним аналогом згону на підводці перед радіатором або конвектором: для демонтажу опалювальних приладів досить лише відвернути дві накидні гайки. Герметичність з'єднання забезпечується гумовою, силіконової, паронитовой або фторопластовою прокладкою.

євроконус

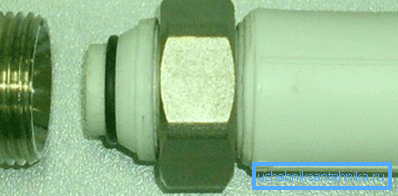

Євроконус для поліпропіленових труб - ще один фітінг для виконання роз'ємних з'єднань між поліпропіленом і металевою частиною трубопроводу. Варіанти виконання можуть досить сильно відрізнятися між собою: під євроконусом розуміють і поліпропіленове виріб під зварювання, і металевий обжимной фітінг з розрізним кільцем.

Ключова загальна особливість - використання з'єднання з накидною гайкою і конічною формою поверхні, що затискає кільцеву прокладку.

колектор

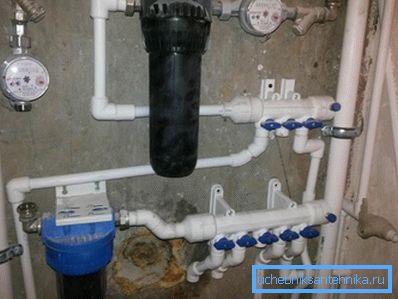

Колектор для поліпропіленових труб використовується в тих випадках, коли вода або теплоносій розлучаються до сантехнічних або опалювальних приладів не послідовно, а незалежно. Тим самим в разі водопостачання можна уникнути падіння напору на одному приладі при використанні другого.Для опалення же колекторна (променева) розводка забезпечує незалежне регулювання батарей або секторів водяного теплої підлоги.

Колектор може бути суцільнометалевим, повністю поліпропіленовим (під зварювання) і полімерним з латунними вставками для підключення запірної арматури на різьбах. Іноді запірна арматура буває вбудованої в коллектор.Для приєднання до нього трубопроводів нерідко використовуються описані вище види рознімних фітингів.

Альтернативне назва - гребінка для поліпропіленових труб.

компенсатор

Найпростіші компенсатори нами вже згадувалися: вони являють собою виток або вигин трубопроводу. Однак найпростіше рішення не завжди буде однозначно кращим: при прихованій прокладці такий компенсатор використовувати куди проблематичніше, та й при відкритій зовнішній вигляд конструкції, що вийшла буде, скажімо так, на любителя.

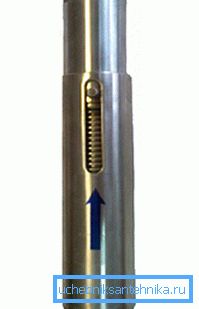

Сильфонні компенсатори для поліпропіленових труб є, спрощено кажучи, ділянка гофрованої труби з нержавіючої сталі. Нерідко гофра захищається зсувним екраном, що запобігає її випадкове пошкодження.

Головний недолік сильфонов на тлі П-образної збірки або кільця - незграбно велика вартість. Скажімо, при діаметрі 20 мм сільфонний компенсатор обійдеться в 2,5 - 3 тисячі рублів, при діаметрі 40 мм - вже в 5 - 7 тисяч.

Інструменти

паяльник

Він являє собою нагрівальний елемент зі змінними насадками на кілька діаметрів. Типова електрична потужність - від 600 до 2000 ват; вартість варіюється від 800 рублів для пристроїв початкового рівня до 20000 і більше для імпортної техніки, орієнтованої на професіоналів.

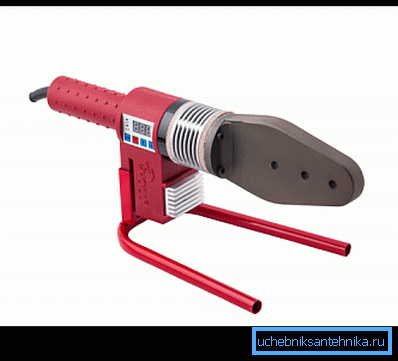

Корисними опціями є тефлонове покриття плоского нагрівального елементу, що дозволяє використовувати його для стикового зварювання поліетиленових трубопроводів невеликого діаметру, і можливість регулювання температури.

Довідка: поліетилен - більш легкоплавкий порівняно з поліпропіленом полімер. Він зварюється після розігріву до 200 - 220 градусів.

торцеватели

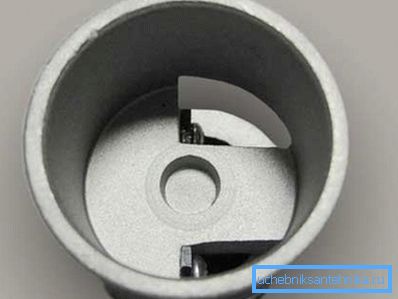

Торцеватели для поліпропіленових труб - інструмент, призначений для видалення алюмінієвої фольги, вклеєною між двома шарами поліпропілену. Він являє собою металеву муфту з одним або двома торцевими ножами, які при провороте вирізують фольгу на глибину 2-3 мм. При зварюванні виріз заповнюється розплавом полімеру; тим самим запобігає контакт металу з водою.

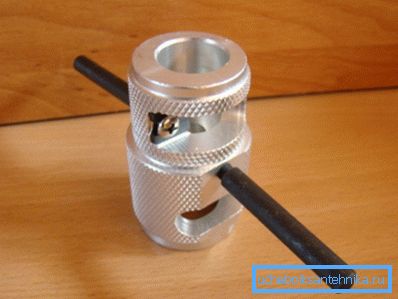

Шейвер

Шейвер для поліпропіленових труб відрізняється від торцеватели лише тим, що ножі в ньому розташовані не в торці оправки, а з боків. Він видаляє шар фольги зовні труби. І торцеватели, і Шейвер продаються як для ручної зачистки, так і з можливістю установки в патрон дриля.

висновок

Сподіваємося, що наш короткий екскурс в ази монтажу поліпропілену буде корисним читачеві. Як завжди, додаткову тематичну інформацію можна почерпнути з відео в цій статті. Успіхів!
