Перехідники для каналізаційних труб і їх види

При монтажі каналізаційного трубопроводу найчастіше виникає потреба в стикуванні комплектуючих різного діаметру або елементів, виконаних з різних матеріалів. Вирішити цю проблему можна за допомогою перехідників (фітингів), які дозволяють надійно і герметично змонтувати будь-які вузли. У даній статті ми розглянемо, які існують каналізаційні перехідники, і в яких ситуаціях вони застосовуються.

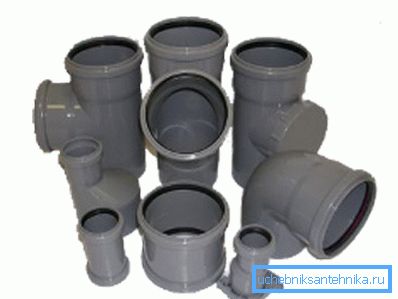

Фітинги для каналізаційної системи

види перехідників

Як вже було сказано вище, всі існуючі перехідники для труб для каналізації бувають двох видів:

Для з'єднання комплектуючих різного перетину Кінці такого виробу мають різний діаметр.
Для з'єднання комплектуючих, виконаних з різного матеріалу. Основне завдання - забезпечення герметичності стику. Найчастіше зустрічається перехід каналізації з чавуну на пластик.

Тепер детальніше розглянемо особливості обох видів фітингів.

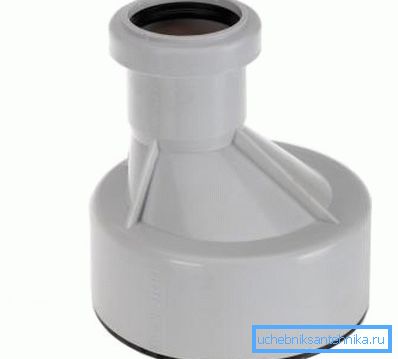

На фото - фітінг для з'єднання трубопроводів різного перетину

З'єднання елементів різного діаметру

У більшості внутрішніх каналізаційних систем використовуються труби перетином 110 мм і 50 мм. Для їх з'єднання існують кілька типів фітингів.

Зверніть увагу! По ходу каналізаційних стоків діаметр трубопроводу можна тільки збільшувати, але не зменшувати. В іншому випадку ймовірність засмічень різко зросте.

На практиці ж для цих цілей найчастіше використовують:

  • Рівні вироби, які забезпечують прямий перехід з діаметра 50 мм на 110 мм. У народі їх називають «пляшками», так як вони мають схожу з пляшкою форму. На ринку можна знайти такі перехідники для пластикових каналізаційних труб і чавунних систем.
  • Поворотні, що забезпечують не тільки перехід з одного діаметра на інший, а й змінюють напрямок стоків. Як правило, це стандартні хрестовини і трійники перетином 110 мм, які мають один-два відводи на 50 мм.

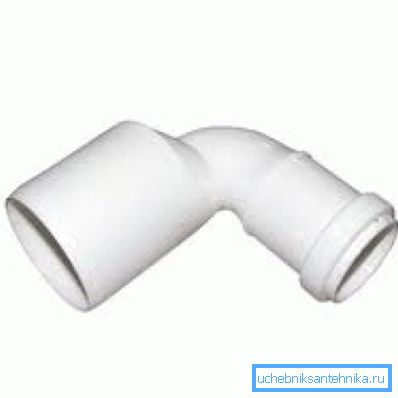

поворотний фітінг

Все перехідники для пластикової каналізації припускають використання гумових кілець ущільнювачів, для забезпечення герметичності стиків. Чавунні ж фітинги монтуються з зачеканювання, як і інші комплектуючі чавунних каналізацій.

З'єднання елементів з різних матеріалів

При ремонті або заміні систем відведення каналізаційних стоків в квартирі, найчастіше сантехнікам доводиться стикатися з необхідністю з'єднання чавунного стояка з пластиковим. У цьому випадку застосовують манжету, тобто спеціальний гумовий перехідник для каналізації, який забезпечує щільне прилягання до матеріалів.

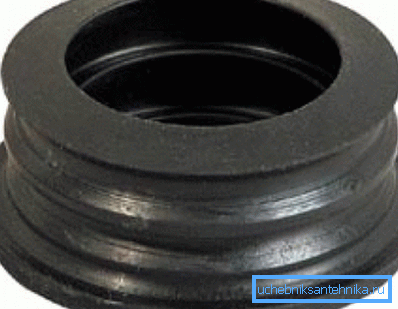

Гумова манжета каналізаційна перехідна

Манжети бувають різних конструкцій:

  • Внутрішні - встановлюються в розтрубі чавунної труби, в результаті чого дозволяють під'єднати до нього пластиковий трубопровід різного діаметру. Зовнішнє перетин такого виробу повинно відповідати діаметру розтруба, внутрішнє ж може змінюватися в залежності від перетину пластикового трубопроводу. Треба сказати, що такі манжети застосовують ще й для підключення зливу побутових приладів гофрованим шлангом, зокрема підходить такий перехідник для підключення пральної машини до каналізації.
  • Зовнішній пластиковий - застосовується в тих випадках, коли необхідно підключитися до безраструбная трубопроводу.

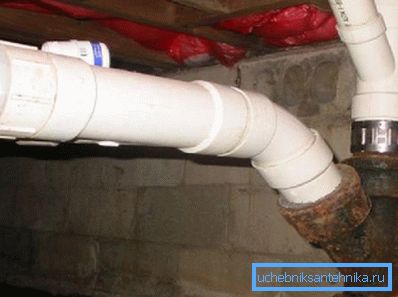

Приклад - перехід каналізаційний з чавуну на пластик

Виконати з'єднання комплектуючих за допомогою таких манжет не складе труднощів.

У першому випадку інструкція виглядає наступним чином:

  • В першу чергу розтруб необхідно очистити від цементного розчину (карбувальні суміші).
  • Потім на зовнішню сторону манжети треба нанести шар силіконового герметика.
  • Далі виріб можна вставляти в розтруб. Після застигання герметика виходить надійний стик. На внутрішню сторону герметик можна не завдавати.

При роботі з зовнішньої манжетою, потрібно виконати такі дії:

  • На внутрішню поверхню фитинга наноситься герметик,
  • Потім він надівається на чавунну трубу.
  • Після застигання герметика підключається пластиковий трубопровід.

Зверніть увагу! Перш ніж приступати до монтажу, слід вирівняти зріз труби. Кромка не повинна мати, в іншому випадку в цьому місці відведення стоків буде регулярно забиватися.

компенсатор

Іноді бувають випадки, коли немає можливості повністю замінити каналізаційну систему, так як ціна ремонту буде досить високою. В такому випадку виконують часткову його заміну, для якої потрібно використання компенсатора.

компенсатор

Даний елемент являє собою малорозмірний відрізок труби, що має збільшений по довжині розтруб. Завдяки великому розтруба, що вставляється елемент може зміщуватися по осі лінії. Таким чином, можна без проблем поєднати нову ділянку каналізації з рештою елементами.

Монтаж стояка своїми руками з використанням компенсатора виконується за наступною схемою:

  • У чавунний розтруб вставляється гумовий манжет.
  • Після цього вставляється компенсатор і вмонтовується труба обрізається по необхідному розміром.
  • Потім встановлюється деталь вдавлюється до упору в розтруб компенсатора, в результаті верхня її частина повинна порівнятися з верхньою ділянкою трубопроводу.
  • Далі труба поступово висувається з компенсатора і надівається на верхню ділянку трубопроводу. У підсумку виходить цілісна конструкція.

У більшості випадків використання компенсатора є єдиним можливим способом виконати часткову заміну стояка.

висновок

Ми розглянули всі основні види фітингів і манжет, яких цілком достатньо, щоб виконати як часткову, так і повну заміну трубопроводу в будинку або квартирі. При дотриманні технології їх монтажу, фітинги забезпечують надійні герметичні стики комплектуючих, незалежно від їх перетину і матеріалу. З відео в цій статті можна отримати додаткову інформацію з даної теми.
