Перехідники для труб: як оформити з'єднання трубопроводів

Перехідники для труб каналізації, водопостачання, опалення тощо є тими елементами, без яких прокладка комунікацій буде неможливою в принципі. Перелік завдань, що вирішуються за допомогою таких виробів, практично безмежний, і тому нижче ми наведемо лише найбільш важливу інформацію з даної теми.

Основні різновиди

Для початку нам необхідно розібратися з тонкощами термінології.

Як правило, будь-яку деталь, яка застосовується для з'єднання двох або більше ділянок трубопроводу, або ж для підключення запірної арматури, називають фитингом. При цьому терміном «перехідник» зазвичай називають лише ті фітинги, які дозволяють стикувати труби різного діаметру.

Так що висновок можна зробити досить простий: все перехідники відносяться до групи фітингів, але не всякий фітінг можна назвати переходником.

Зверніть увагу! Насправді така точність характерна тільки для професійної літератури. На практиці помиляються у використанні цих понять навіть фахівці, тому, наприклад, купуючи в магазині сантехнічні труби і перехідники, потрібно обов'язково уточнювати, що саме ви маєте на увазі.

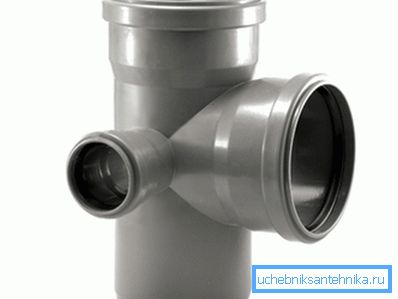

Перехідники для каналізаційних труб, для систем водопроводу і т.д. можуть мати різну конфігурацію. У таблиці нижче ми наведемо приклади найбільш часто використовуваних типів таких виробів:

Природно, це лише саме загальне опис. У продажу можна знайти і інші перехідники на пластикові труби, та фітинги для металевих комунікацій, але вони будуть виконувати приблизно ті ж функції.

Особливості підбору і монтажу

для металу

При складанні металевих трубопроводів для водопостачання і водовідведення найчастіше використовуються саме металеві фітинги. Зазвичай вони виготовляються зі сталі (для чавунних систем - з чавуну), а для поліпшення протикорозійних властивостей покриваються кольоровими металами (хромування, нікелювання). Також популярні перехідники з технологічних сплавів, до яких в першу чергу відносяться бронза і латунь.

Зверніть увагу! Бронзові і латунні вироби служать довше, але і ціна у них вище, ніж у сталевих з різними захисними покриттями.

По конфігурації виділяють такі вироби:

• Моделі для зварювання або пайки. Зварні різновиди зазвичай кріпляться встик, а ось призначені для з'єднання паяльником найчастіше обладнуються розтрубами на кінцях, призначеними для закладу відрізків труби.

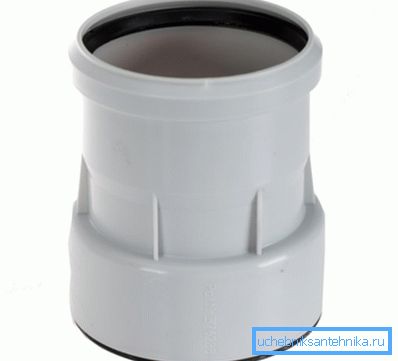

• Перехідники з еластичними манжетами. Використовуються при прокладці безнапірних систем, найчастіше - в каналізації. Також з цієї технологічної схемою виробляються перехідники для вентиляційних труб середнього та великого діаметру, але у них стик може бути посилений додатковим хомутом.

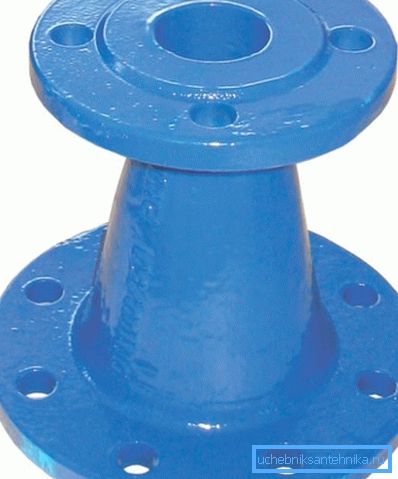

• фланцеві конструкції. Застосовуються для обладнання трубопроводів великого діаметру, забезпечують високу надійність навіть при значному тиску.

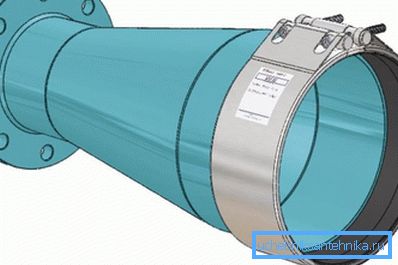

Зверніть увагу! У ряді ситуацій використовуються комбіновані моделі, у яких на одному кінці встановлюється фланець, а на другому - патрубок під різьбу або зварювання.

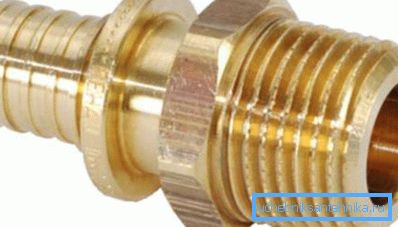

• Прямі нарізні сполучення (По зовнішньому або внутрішньому конусу). Використовуються для стикування самих різних трубопроводів, комплектуються ущільнювальними прокладками і накидними гайками, що фіксують деталі в з'єднаному стані.

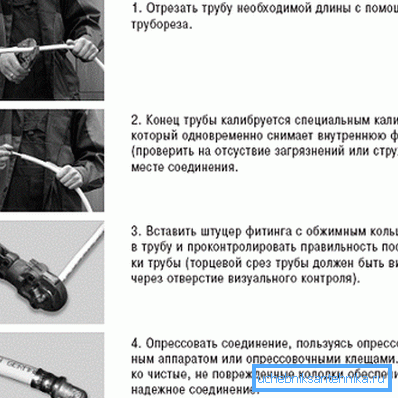

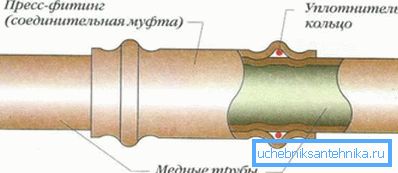

• Фітинги для мідних труб, призначені для установки прес-гільз. Забезпечують досить швидкий і надійний монтаж за рахунок застосування спеціальної обтискача. Недоліком таких деталей є неможливість демонтажу без порушення цілісності вироби.

для пластика

Пластикові перехідники для пластикових труб також випускаються в досить великому асортименті. Для них характерна менша, ніж у металевих, надійність, але зате вони коштують значно дешевше, і набагато простіше монтуються своїми руками.

Серед різновидів можна виділити:

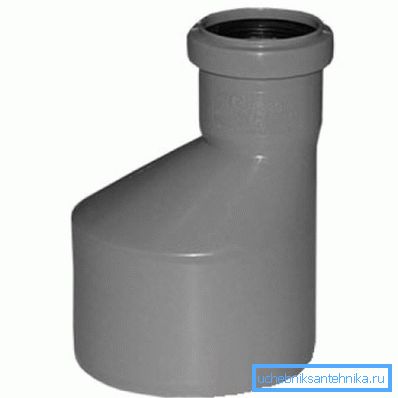

• ПВХ і поліетиленові вироби, призначені для установки з використанням гумових манжет. Монтуються без додаткового кріплення, фіксацію забезпечує внутрішнє еластичне кільце. Використовуються в безнапірних системах каналізації.

• Фітинги ПВХ, призначені для монтажу на клей. Більш надійні, ніж попередні, проте також не здатні витримувати високий тиск.
• Різьбові перехідники з полімерів. Використовуються порівняно рідко, оскільки не здатні забезпечити належну герметичність під навантаженням. Можуть застосуватися в трубопроводах низького тиску, в вентиляції і т.д.
• Перехідники з поліпропілену, монтовані звареним способом. Гарнатіруют високий рівень надійності, але формують нерознімне з'єднання. Для роботи з такими фітингами використовуються спеціальні паяльники з наборами насадок, розмір яких відповідає діаметру трубопроводу.

• Металеві і композитні конструкції, які включають в себе пластикові корпусу і сталеві (іноді бронзові або латунні) фіксують елементи. До цієї групи належать обтискні перехідники для металопластикових труб, а також комбіновані фітинги, за допомогою яких можна оформити перехід «пластик-метал».

Порада! Якщо у деталі відсутня розтруб, то кращий перехідник з чавунної труби на пластикову - це саме прес-фітинг.

Сфера застосування тих чи інших виробів у багато визначається особливостями системи:

• У каналізації можуть використовуватися практично будь-які перехідні елементи - тиск всередині труб невисока, так що герметичність забезпечити можна практично без зусиль.
• Дещо складніше буде з водопроводом. Тут найкращими способами монтажу буде зварювання пластику, а також використання різьбових з'єднань з металевими частинами.
• Для системи гарячого водопостачання бажано брати композитні матеріали, армовані скловолокном або металом, оскільки вони відрізняються меншим рівнем температурної деформації.

висновок

Перехідники для труб ПВХ, а також фітинги для виробів з інших полімерів і металів можуть мати різну форму і конструкцію. При цьому вони повинні забезпечувати максимально надійне і герметичне з'єднання трубопроводів з різним діаметром, що при прокладці комунікацій потрібно досить часто.

Відео в цій статті допоможе вам розібратися в нюансах вибору і монтажу цих деталей, так що перед початком робіт варто приділити час його перегляду.
