Тримач для труб: непомітна, але дуже потрібна деталь

Надійність і тривалість експлуатації трубопроводів залежить не тільки від якості і герметичності з'єднань, але і від міцності закріплення окремих деталей на стіні або підлозі. Крім того, використання потрібного типу хомутів дозволяє уникнути руйнування, вібрації і викривлення готової системи.

Інструкція, наведена в цьому матеріалі, дозволить вам вибрати і придбати найбільш підходящі кріплення для конструюється своїми руками водопровідної або каналізаційної системи.

Конструктивні особливості кріпильних елементів

хомути

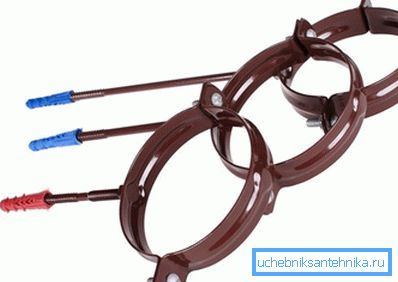

Ці різновиди виробів застосовуються для закріплення на стіні, підлозі або стелі труб каналізаційної системи. Крім того, таку ж конструкцію має держатель водостічної труби.

Хомут дозволяє міцно зафіксувати окремі деталі, одночасно запобігши конструкцію від напруги і лінійної деформації.

Кріплення складається з трьох основних елементів:

• стяжки круглої або напівкруглої форми;
• фіксатора, що дозволяє закріпити трубу;
• кріплення, за допомогою якого деталь фіксується в стіні.

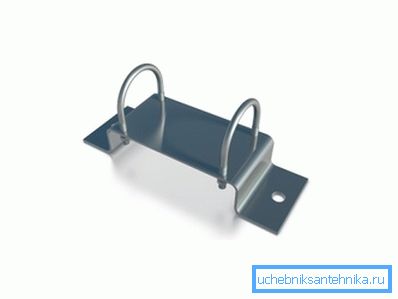

Зверніть увагу! Існують кріпильні хомути більш складної форми. Наприклад, власник трубний К939 являє собою металеву пластину складної форми, обладнану двома напівкруглими власниками. Така форма деталі необхідна для установки її на колонах або стінах складної конфігурації.

Матеріалом для стяжки зазвичай служить пластик або метал:

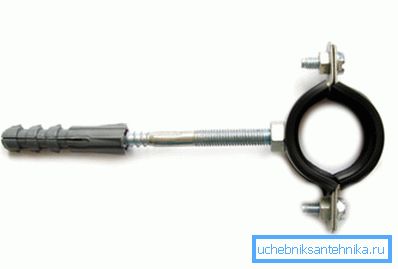

1. Металева стяжка - являє собою роз'ємний елемент, що складається з верхньої та нижньої частини, які скріплюються між собою болтами. Також існує декоративний хромований утримувач труби 25 мм, який служить для закріплення водопровідних труб поверх декоративного покриття стін. Металеві хомути часто комплектуються гумовими прокладками, які гасять коливання труб в процесі експлуатації, що знижує рівень виробленого ними шуму. Для з'єднання двох рознімних елементів хомута використовуються болти. Декоративний тримач для труби 20 мм і 25 мм обладнаний спеціальною головкою, що не порушує привабливого зовнішнього вигляду цих елементів.

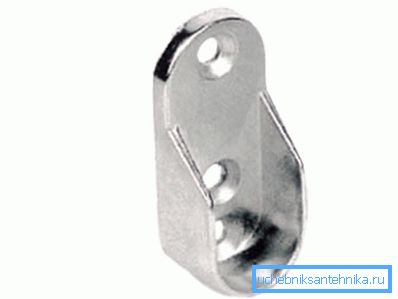

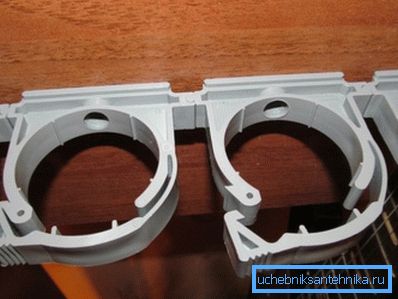

1. Пластикова стяжка власника може бути як рознімною (фіксується за допомогою засувок), так і нероз'ємною (у вигляді букви U). В останньому випадку труба просто вставляється в кріплення до упору. Така система дозволяє виготовляти хомути для деталей складної форми. Наприклад, штангодержатель для овальної труби може бути виконаний виключно з пластика.

Кріпильний вузол розташований в нижній частині деталі.

Тут також виділяється кілька різновидів:

• Т-образний - кріплення здійснюється за допомогою дюбеля або гвинтовий деталі (самореза або анкера);
• Г-образний - кріпильний елемент вигинається під кутом в 90 градусів.

різновиди кріплень

Виділяються такі різновиди кріпильних вузлів:

Незалежно від типу хомута, кріплення діляться на два основних види:

1. Жорстке. Для нього використовуються з'єднувальні або опорні кріплення. Їх встановлюють на розтруб каналізаційної труби, муфту або іншу фасонну деталь. Основне завдання - забезпечити міцність і надійність в місці з'єднання.
2. Плаваюче. Тут потрібно встановлювати напрямні та опорні різновиди фіксаторів. Діаметр стяжки повинен бути більше, ніж розміри трубопроводу. В такому випадку деталі каналізаційної мережі можуть зміщуватися в поздовжньому напрямку, що дозволяє уникнути температурного викривлення водовідвідної системи.

Порада! Для того щоб уникнути деформацій слід також правильно виконувати монтаж каналізації. Зокрема, вставляючи гладкий кінець однієї труби в розтруб інший, слід передбачити відповідний зазор довжиною в 1 см.

Особливості монтажу кріплень трубопроводів

Самостійно монтуючи каналізацію, слід дотримуватися певних правил.

В іншому випадку можливі аварії, ціна виправлення яких набагато перевищить вартість кріпильних елементів.

1. Прокладка системи видалення побутових каналізаційних стічних вод в опалювальному приміщенні повинна проводитися з використанням нерухомих кріплень, що встановлюються на стиках і фасонних деталях. В цьому випадку можна не боятися лінійних деформацій пластика.

1. Плаваючі кріплення, які дозволяють компенсувати лінійні розширення трубопроводу, необхідні для фіксації зливних труб, службовців для збору і транспортування гарячих стоків (температура води вище 80 градусів Цельсія). В цьому випадку рухома схема кріплення вбереже деталі від викривлення і руйнування.

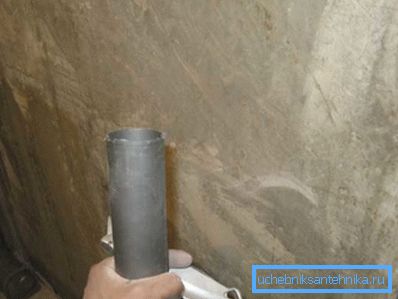

2. Перед прокладкою трубопроводів на всі поверхні рекомендується нанести осьову лінію, яка послужить орієнтиром на стадії монтажу. Це дозволяє заздалегідь упевнитися в дотриманні правильного ухилу, розрахувати необхідну довжину деталей, кількість фітингів і кріпильних хомутів. Потім до стіни кріпляться напрямні елементи, а опорні і обтискні монтуються разом з трубами.

1. Під час монтажу деталі каналізації вставляються в кріплення нещільно, щоб була можливість переміщати їх в поздовжньому напрямку. Остаточне жорстке закріплення можна проводити тільки після закінчення процесу складання всієї системи.
2. Відстань між окремими кріпильними вузлами розраховується виходячи з кількості фасонних деталей. Якщо зустрічається довгий ділянку труби, не обладнаний відводами, муфтами, ревізіями і так далі, то крок між сусідніми кріпленнями повинен складати не більше 2 метрів.

Порада! Найбільш надійний спосіб закріплення трубопроводів - замуровування їх в бетонну або кам'яну стіну. Хомути - лише компромісне і більш дешеве рішення.

висновок

Ретельне закріплення деталей трубопроводу на стіні гарантує не тільки надійність, але і комфорт експлуатації каналізаційної мережі. Довгі незакріплені ділянки сильно вібрують і видають неприємні звуки.

Детальніше про процес монтажу каналізаційної мережі можна дізнатися з відео в цій статті.
