Трубні мітчики і інші інструменти для ручної нарізки
Що це за інструмент - трубний мітчик? Чим плашка відрізняється від КЛУПП, а комірець - від тріскачки? Як правильно нарізати внутрішню або зовнішню різьбу своїми руками? В яких випадках кращі нарізні сполучення водопроводу, а коли - зварні? У статті ми постараємося відповісти на ці питання.
визначення
Спочатку визначимося з термінологією:

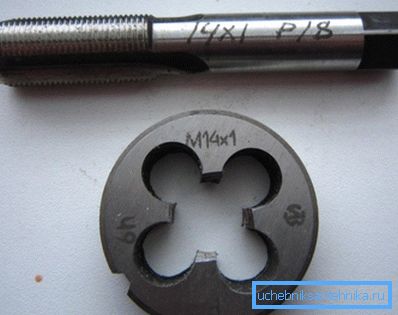

- Мітчик - це пристосування для нарізки і прогонки (очищення від задирів, іржі і т.д.) внутрішніх резьб. У нашому випадку - трубних.
Корисно: трубне різьблення відрізняється від метричної тим, що її розмір характеризує не фактичний діаметр гребенів і западин, а умовний прохід (ДУ) приєднується труби або фітинга.
- Плашка - інструмент для нарізки зовнішніх різьб, виконаний у вигляді твердосплавних гайки з прорізами для відводу стружки.
- Клупп відрізняється від плашки тим, що складається з декількох окремих секторів. Навіщо це потрібно? Справа в тому, що тверді сплави і швидкорізальні стали, використовувані при виготовленні нарізної інструменту, стоять більш ніж недешево. Тим часом міцність і твердість потрібні лише гребенях, безпосередньо нарізати різьбу; інша частина плашки лише об'єднує кілька гребенів між собою. У разі КЛУПП ця функція передається власникові.
- Вороток - рамка для мітчика або плашки, забезпечена парою ручок, що використовуються в якості важелів. Дозволяє нарізати різьбу без будь-яких додаткових пристосувань.
- Тримач (оправлення) - це, спрощено кажучи, круглий або шестигранний комірець без ручок. Навіщо він потрібен? У практиці сантехніка нерідкі випадки, коли різьблення доводиться нарізати не в лещатах або струбцине, а безпосередньо на підводці або стояку впритул до стіни. Ручки завадять провернути інструмент, а оправлення можна обертати звичайним газовим ключем.
- Тріскачка - комірець з однією ручкою, подвійним корпусом і муфтою зворотного ходу. Він теж дозволяє нарізати різьблення впритул до стіни. На відміну від оправлення, на якій газовий ключ залишає задираки, тріскачка в процесі виконання робіт не отримує механічних пошкоджень, та й користуватися їй куди зручніше.
Цікаво: у продажу можна зустріти електричні клупи для труб, що дозволяють обійтися без фізичних зусиль. Труба затискається власної струбциной інструменту; ріжучий інструмент приводиться в рух малопотужним електромотором через редуктор. Інструмент досить зручний у використанні, але його ціна - від 20 до 80 неоподатковуваних мінімумів доходів громадян - робить покупку доцільною тільки для професіоналів.
Детальний опис
Метчик
Зовні інструмент нагадує звичайний болт, закінчуються не капелюшком, а коротким хвостовиком квадратного перетину. До початку різьблення розмір гребенів зменшується, що забезпечує максимально плавний візит з мінімальними зусиллями. Метчик забезпечений поздовжніми канавками, що відводять стружку.
Як правило, при нарізці різьблення використовується комплект з двох, а то й трьох інструментів. Скажімо, при нарізці півдюймової різьблення майбутню муфту (просвердлену циліндричну заготовку) спершу проходить чорновий трубний мітчик 1: 2, потім чистової. При нарізці в один прохід збільшується знос інструменту, та й якість різьблення виявляється куди гіршим.
плашка
Крім того, що цей інструмент призначений для нарізки зовнішнього різьблення, плашку відрізняє від мітчика ще одна особливість: різьблення нарізається в один прохід.
Як виглядає плашка? Якщо трубний мітчик 1 + 1: 2 нагадує полуторадюймовий болт, то відповідна плашка передбачувано схожа на полуторадюймовим твердосплавну гайку. Від звичайної гайки її відрізняє різьблення з тим же плавним (конічним) заходом і кілька наскрізних каналів для стружки.
Корисно: для огорожі (конічна) частину плашки має протяжність в 2-3 витка; загальна товщина відповідає 8 - 10 витків.

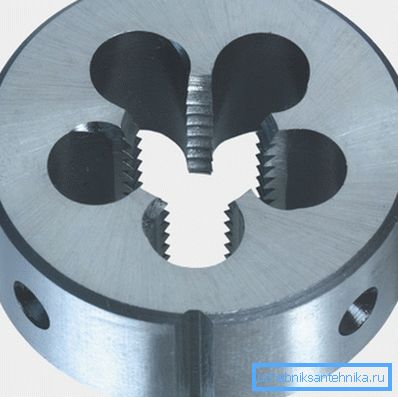

На зовнішній циліндричній поверхні плашки розташовується кілька конічних поглиблень, в які впираються фіксують її в тримачі гвинти.
Клупп
Його принципова відмінність від плашки нами вже описано: різці скріплені лише оправкой і можуть змінюватися при пошкодженні незалежно один від одного.

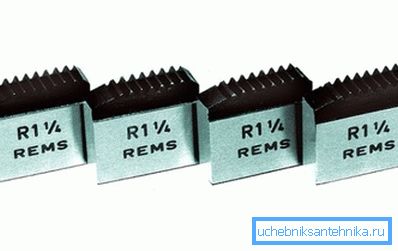

Потенційному покупцеві корисно знати лише одну тонкість: якщо зовнішній діаметр плашки жорстко регламентований ГОСТ 9740-71, за яким вони виробляються, то різці КЛУПП можуть мати різну форму і кріпитися різними способами.
При покупці заміни краще звернути увагу на продукцію того ж виробника, який виготовив оправлення. Інакше можлива ситуація, коли різці просто-напросто не встануть на своє місце.
трубні різьби
В общем-то, для слюсаря інформація про трубних різьбах не має великої практичної цінності.
Однак в освітніх цілях наведемо деякі цікаві факти.
- Розрізняють циліндричну і конічну трубні різьби. Всі сантехнічне обладнання призначене для використання циліндричних різьб, а конічні затребувані переважно в трубопроводах великого тиску.
- При діаметрі понад 6 дюймів труби зварюються або з'єднуються фланцями.
- Незважаючи на великий розкид умовних діаметрів, який регламентує нарізку трубних циліндричних різьб ГОСТ 6357-81 передбачено всього чотири кроки різьблення.
Крок різьби, мм | Кількість ниток на дюйм |
0,907 | 28 |
1,337 | 19 |
1,814 | 14 |
2,309 | 11 |

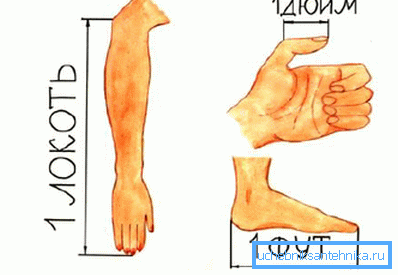

Довідка: англійська дюйм дорівнює 2,54 см. Відповідно, трубний мітчик 2 1: 2 призначений для нарізання різьби, сумісної з трубами з умовним проходом 2,5х2,54 = 6,35 см (63 мм).
- Прив'язка умовних діаметрів трубних різьб до метричної системи вимірів теж регламентується згаданим вище стандартом. Ось перелік деяких типорозмірів:
Умовний діаметр, дюйми | Крок між нитками, мм | Середній діаметр внутрішньої різьби, мм | Середній діаметр зовнішньої різьби, мм |
1/2 | 1,814 | 19,793 | 18,631 |
3/4 | 1,814 | 25,279 | 24,117 |
1 | 2,309 | 31,770 | 30,291 |
1 1/4 | 2,309 | 40,431 | 38,952 |
1 1/2 | 2,309 | 46,324 | 44,845 |
2 | 2,309 | 58,135 | 56,656 |
2 1/2 | 2,309 | 73,705 | 72,226 |
Різьба або зварювання
Стояки і підводки систем опалення та водопостачання мають умовний діаметр, явно куди менший, ніж 6 дюймів. Відповідно, для монтажу з'єднань можуть застосовуватися як зварювання, так і різьблення.

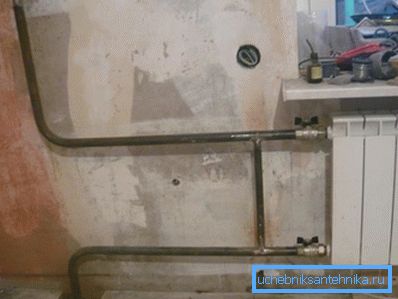

Очевидно, що на стороні зварювання менші витрати часу: досвідчений зварник витрачає на стиковий шов не більше 10 хвилин; нарізка різьби, складання та герметизація з'єднання зажадають як мінімум втричі більшого часу при помітно великих витратах сил.
Коли нарізні сполучення виправдовують себе:
- При проблемах з транспортуванням інструменту. Плашку з власником і пару газових ключів привезти на дачу громадським транспортом явно легше, ніж електрозварювальний апарат, а тим більше - пару балонів і комплект шлангів з пальником.
- При необхідності зробити з'єднання розбірним. Типовий випадок -сгон після вентиля на сталевий підводці водопостачання. Рано чи пізно вентиль потребуватиме заміни, а труби - в прочищення від мінеральних відкладень; можливість виконати цю роботу без зварювання - безперечна перевага.

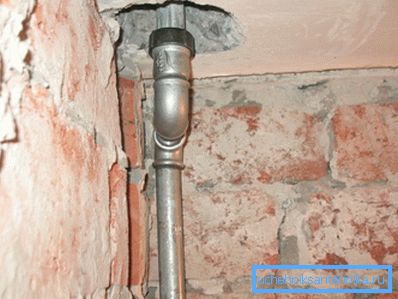

- Нарешті, різьблення безальтернативні в тому випадку, якщо при монтажі комунікацій використовуються оцинковані труби. Справа в тому, що зварений шов порушує тонкий цинковий шар, що робить застосування оцинковки безглуздим: корозія руйнує область шва з такою ж швидкістю, як при використанні ВГП труб з чорної сталі. А ось з різьбами ситуація докорінно змінюється: цинковий шар залишається цілим, в результаті чого ресурс трубопроводу збільшується в рази. Автору доводилося розкривати зібрані на різьбах оцинковані стояки опалення після півстоліття експлуатації; якщо зверху багатошарове фарбування заважала оцінити стан труб, то внутрішнє обстеження показувало, що вони нічим не відрізняються від нових.
Як нарізати різьбу
Внутрішня
Припустимо, в нашому розпорядженні є просвердлена сталева заготовка під сталеву муфту ДУ 32 мм (1 1/4 дюйма). Нам необхідно перетворити її в готову муфту.
Як виконати цю роботу?
- Затискаємо заготовку в спеціальну струбцину з ромбоподібним просвітом між губками.
Зверніть увагу: використовувати лещата в цьому випадку небажано. Стисла з двох сторін заготівля деформується, придбає овальність.
- Вставляємо чорновий трубний мітчик 1 + 1: 4 дюйма в комірець.
- Змащуємо внутрішню поверхню заготовки. Мастило зменшить опір при нарізці і зменшить ймовірність появи задирок. Яку мастило використовувати - все одно: для наших цілей в рівній мірі підійдуть масло для швейних машинок, автол, солідол і навіть соляру.

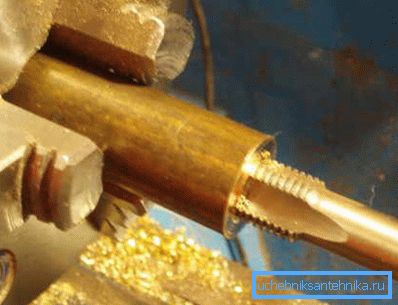

- Позиціонуємо мітчик строго по осі майбутньої муфти, притискаємо його до неї з максимальним зусиллям і провертає, не порушуючи позиціонування і не послаблюючи тиску. Нарізка без притиску мітчика до деталі можлива лише через 2-3 повних обороту; якщо послабити зусилля раніше, перша нитка буде зірвана.

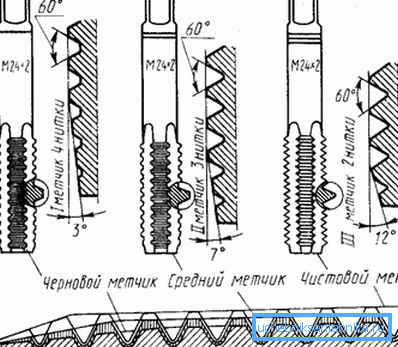

- Пройшовши муфту чорновим мітчиком, знімаємо комірець і виймаємо його з іншого боку. Повторюємо операцію із середнім і чистовим мітчиками.
Що робити в тому випадку, якщо у вашому розпорядженні є лише звичайні лещата:
- У них затискається хвостовик мітчика.
- Заготівля затискається газовим (трубним) ключем і насаджується на його візит.
- Подальші операції ідентичні описаним вище.
Корисно: якщо мітчик використовується лише для прогонки різьби вживаних фітингів, досить мати в своїй колекції тільки чистової інструмент.
зовнішня
Тут інструкція по нарізці різьблення включає в себе підготовку заходу для плашки. Для того, щоб нарізка не вимагала надмірно великого зусилля притиску, з зовнішньої сторони труби повинна бути знята фаска під кутом близько 30 градусів до її осі.
Розглянемо, як можна підготувати візит, так би мовити, в польових умовах:

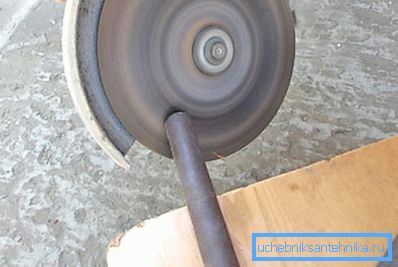

- Обточити край труби болгаркою з кругом по металу.
- Виконавши ту ж роботу ручним напилком.
- Нарешті, за відсутності інструменту край труби при невеликому навичці можна просто обтиснути газовим ключем. Головна тонкість цієї операції - не перестаратися і не надати трубі овальність.
Що робити далі:
- Зовнішня поверхня краю труби знову-таки змащується.
- Плашка притискається до торця строго перпендикулярно поздовжньої осі труби. Зусилля притиску зберігається, поки не зроблено 2-3 повних оберти.
- Далі - проста механічна робота: плашка женеться по трубі до отримання різьблення потрібної довжини. Різко зросла опір означає задір стружки; в цьому випадку плашка сгоняется на один оборот назад, стружка забирається, а поверхня повторно змащується.
При нарізці зовнішньої різьби безпосередньо на стояку або підводці є одна тонкість. Труба, на якій ріжеться різьблення, обов'язково утримується газовим ключем таким чином, щоб зусилля на ньому компенсувало виникає при нарізці крутний момент.
Справа в тому, що відірвати підводку від стояка або стояк від сусідської батареї куди легше, ніж може здатися: важіль дозволяє розвинути досить значне зусилля. Крім того, стан самих труб в старому житловому фонді часто залишає бажати кращого.
висновок
Будемо вважати наше знайомство з інструментами для ручної нарізки різьблень і технологією процесу, що відбувся. Як завжди, відео в цій статті запропонує увазі читача додаткову інформацію. Успіхів!
