Трубогиб або верстат для прокату профільної труби своїми

28-10-2018

Придбання приватного будинку або заміського ділянки рідко пов'язано з бажанням проводити вихідні пасивно. Пройде зовсім небагато часу і на ділянці виникне теплиця, вкрита полікарбонатом, а над верандою будинку буде встановлено химерний козирок, здатний захистити від дощових крапель і палючого сонця.

Основою для подібних важливих і потрібних конструкцій стає каркас, створений з гнутих профільних труб. Ну а для того щоб отримати вигин заданого радіусу і форми необхідний трубогиб. У даній статті ми поговоримо про те, як виготовити подібний верстат для прокатки труб, без якого домашньому майстрові не обійтися.

Що таке трубогиб і навіщо він потрібен

Верстат для прокату профільної труби або трубогиб - це технічне пристосування, яке відносять до інструментів і механізмів, які використовуються для роботи з виробами металопрокату. З його допомогою можна легко зігнути профільні звичайні трубоматеріали згідно заданого радіуса. Головною його перевагою є можливість зігнути будь-яку кількість виробів з однаковим радіусом.

Зверніть увагу! Гнуті труби можуть бути використані для монтажу трубопроводів транспортування гарячої або холодної води, а також у справі створення каркасів різних видів і форм, які часто застосовуються в будівництві.

Багато хто дивується, навіщо потрібен тругобіб ?. Здавалося б, зміцни одні кінець труби і потягни за одною. Але насправді не все так просто.

Подібний метод призведе до таких наслідків:

Відсутність можливості контролювати радіус;
Згинаючи виріб таким чином, ви створите зону концентрації напруги, знизивши тим самим міцність конструкції;
Зниження терміну служби конструкції.

Трубогиб просто необхідний домашньому майстру, тому для багатьох гостро стоїть питання про те, яка ціна такого верстата або ж його розумніше виготовити своїми руками.

Як вибрати?

Купуючи будь-якої інструмент у власне користування, кожен майстер повинен керуватися принципом його розумною потреби.

Порада. Інструмент, за допомогою якого проводиться прокатка труб, повинен справно виконувати свої функції, не вимагаючи від свого власника додаткових витрат.

Критерії вибору механізму такого роду:

Тип приводу. Вибір робиться в залежності від габаритних розмірів труб, передбачуваного обсягу робіт і інтенсивності використання інструменту;
Максимальні геометричні параметри оброблюваної профільної продукції;
Принцип роботи верстата в залежності від специфіки виконуваних операцій.

Ще одним важливим фактором є розмір самого верстата. Виходячи з місця розташування на робочому столі або в окремому кутку, ви можете обрати стаціонарний багатофункціональний інструмент.

пристрій трубосгібателя

Основне призначення такого типу інструменту - це прокатка профільної труби, т. Е. Надання заготівлі необхідної форми.

Найбільш поширеним серед домашніх майстрів є саме трехроліковий варіант верстата з ручним типом приводу. Такий агрегат являє собою трикутну конструкцію з трьох роликів, рівних по ширині перетину виробу.

Ролики, що знаходяться в підставі конструкції, з'єднуються між собою за допомогою ланцюгового приводу. Ролик верхній є частиною гвинтового механізму із затискачем гвинтового типу або пресом.

Цей верхній ролик здатний здійснювати зворотно-поступальні рухи у вертикальному напрямку.

Труба поміщається на нижні ролики і притискається верхнім, сполученим з гвинтовим механізмом;
Провертаючи рукоять, майстер виробляє протягання;
Далі, не виймаючи заготовки зі стану, підсилюємо тиск, закручуючи притискної гвинт на кілька оборотів;
Заготівля знову простягається.

Описаний цикл потрібно повторювати до тих пір, поки труба не знайде потрібну форму.

види трубогибов

Незважаючи на те що пристрій здається досить простим, існує величезна кількість конструкцій такого роду. За деякими основними ознаками їх ділять на наступні категорії.

За типом приводу верстат для профільної труби може бути:

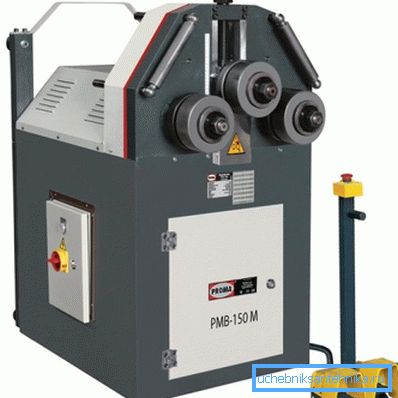

електромеханічний. Приводом для такого пристрою виступає звичайний або кроковий електродвигун. Причому звичайний підключають через нижній редуктор, що дозволяє рівномірно розтягнути прикладаються зусилля по часу, щоб домогтися вигину високої якості;

Зверніть увагу! Електродвигун може приводити в рух ролик прокатного інструменту або систему важелів верстата дорнового типу.

гідравлічний. Більш потужна версія конструкції з ручним приводом. Застосування в якості притискного механізму гідроциліндра дозволять знизити зусилля необхідні для вигину;
ручний. Найбільш поширений тип механізму, які зазвичай присутній в майстерні кожного майстра і доброго господаря.

Зверніть увагу! Прокат заготовки та створення притискного зусилля проводиться тільки за рахунок сили, яка застосовується оператором.

За методом вигину можна класифікувати прокатні стани в такий спосіб:

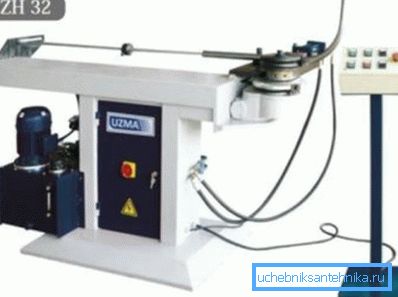

Дорновий - як правило, промислового виготовлення. Найчастіше можна зустріти електромеханічний або гідравлічний. До переваг такої конструкції можна віднести якісну деформацію з малим заданим радіусом вигину;

сегментний - для роботи з трубами тонкостінними з м'яких типів металу. Зазвичай використовуються водопровідниками і творцями опалювальних систем. Складається з двох важелів, які мають власниками для згинаються виробів. У місці шарнірного з'єднання важелів встановлюють оправлення з необхідним радіусом. Гинув у даному випадку проводиться після установки труби методом відомості рукояток;
пружинний - являє собою щільну пружину певного діаметру, всередину якої протягується труба. Для отримання якісного вигину необхідно володіти чималим досвідом. Зазвичай використовується кондиционерщик;
арбалетний - застосовується для деформації мідних, алюмінієвих і сталевих тонкостінних труб. Є Т-образної конструкцією, зверху якої закріплені власники труби, а в центрі пересувної важіль зі змінними оправками. При натисканні на рукоятку висувається важіль, а храповий механізм дозволяє поступово нарощувати силу згинання.

Зробити самому

Для прикладу буде розглянута інструкція по створенню трехролікового агрегату ручного типу:

У ролі корпусу можна використовувати сталеві листи в 3 мм завтовшки, на які наносимо розмітку за допомогою простого олівця;
Ролики можна зробити з канатних шківів, наділених підшипниками;
Посадочне місце для ролика висвердлюють за допомогою звичайної електродрилі;
Навпаки ролика, в самій вершині приварюється досить висока гайка, яка буде частиною механізму притиску;
Приварюється П-образна деталь, оснащена установочними отворами для гвинта кріплення ролика. За підйом притискного ролика буде відповідати приварена шайба.

На закінчення

Стан холодної прокатки труб дозволить ефективно виконувати вигин виробів різного типу і розміру. Спорудивши самостійно або купивши такий агрегат і встановивши його у власній майстерні, ви можете бути впевнені в тому, що споруда каркасів навіть найхимерніших форм вже не буде для вас проблемою.

За допомогою такого інструменту ви зробите і тепличний каркас, і оригінальний навіс, і будь-яку іншу необхідну вам конструкцію.

А відео в цій статті розкриє вам ще більше нюансів споруди власного інструменту.
