Трубогиб для профільної труби: особливості конструкції і

У цій статті ми розповімо про те, як самому зробити трубогиб для профільної труби із застосуванням доступних матеріалів. Крім того, ми розглянемо конструкційні особливості, які об'єднують всі креслення трубогиба для профільної труби.

Але, для початку ми визначимося з особливостями експлуатації пристрою.

особливості застосування

Не секрет, що профільна металева труба є необхідним конструкційним матеріалом для пристрою таких об'єктів як теплиці, дачні альтанки, навіси і т.д.

Зрозуміло, придбати готові б у або нові металоконструкції з гнутого профілю нескладно, але ціна такої покупки буде висока. Можна спробувати змінити конфігурацію полого металопрокату своїми руками. Але, це призведе до деформації виробу, а точніше до сминанию його стінок.

Рішенням цієї проблеми стануть саморобні трубогиби для профільної труби. Чому саме саморобні? Причина вибору саморобного пристрою очевидна - справа в тому, що правильно виготовлений своїми руками верстат буде на порядок міцніше і довговічніше асортименту недорогих приладів, представлених у продажу.

Принцип дії пристрою простий: порожнистий металопрокат з прямокутною або круглою формою поперечного перерізу закладається між валами, положення яких змінюється відповідно до потрібним кутом вигину. Далі вали приводяться в рух, за рахунок чого труба прокочується і викривляється потрібним чином.

Особливістю всіх трубогибочні верстатів є те, що механічне навантаження на заготовку розподіляється поступово і однаково в різних точках, за рахунок чого не відбувається м'яття стінок.

Конструкція трубогибочні верстатів

Креслення ручного трубогиба для профільної труби можуть відрізнятися в залежності від типу пристрою і його конструкційних особливостей.

Обов'язковими елементами в конструкції модифікацій з ручним або гідравлічним приводом є:

• рама (станина) на якій кріпляться всі компоненти;
• нижня і верхня планка;
• два або більше трубних упору;
• вали;
• гідроциліндр або воріт, забезпечений рукояткою.

Рама, на якій кріпляться всі компоненти, може бути двох типів:

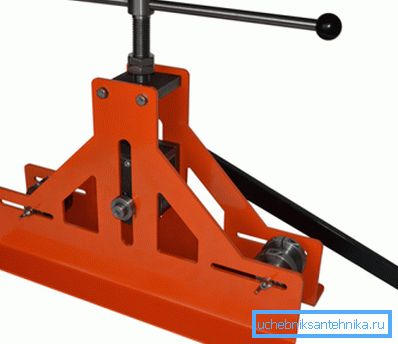

• закритий тип характерний для пристроїв заводського виготовлення;
• відкритий тип за рахунок простоти пристрою, характерний для більшості саморобних пристроїв.

Важливо: Інструкція експлуатаційного обслуговування пристроїв з відкритою рамою на порядок простіше, ніж проведення аналогічних операцій на рамі закритого типу. Але в другому випадку експлуатація безпечніше, так як відкриті рухомі компоненти практично відсутні.

технологічні особливості

Окремо слід відзначити форму, якої відрізняються вали для трубогиба профільної труби. Якщо при роботі з трубами з круглим поперечним перерізом використовуються вали зі округляє виїмкою, то гнути профільний прокат можна застосовуючи вали з відповідною конфігурацією виїмки (див.також статтю Фітинги на металопластикові труби - огляд основних варіантів і їх особливостей).

Втім, з огляду на те, що профільний прокат при згинанні не припускав необхідності в підтримці бічних стінок, можна використовувати вали, ширина яких буде в рази більше ширини профілю, що зі зрозумілих причин неможливо при обробці круглих труб.

Тонкощі самостійного виготовлення

Після того як ми розглянули принцип дії і особливості пристрою, пора визначитися з тим, як самостійно виготовити Трубозгинальні верстат для профільної труби.

Для того щоб зібрати простий ручний трубогиб профільної труби будуть потрібні наступні інструменти і матеріали:

• зварювальний апарат;
• струбцини;
• УШМ «болгарка» з дисками для різання металу;
• кутник і рулетка;
• обрізки сталевого швелера або куточка (розмір підбирається відповідно до типорозмірами труб);
• великий болт і гайка з відповідною різьбою (оптимальним рішенням стане воріт, цілком знятий з непотрібного ручного преса);
• 6 великих однорозмірних підшипників;
• толстостенная труба із зовнішнім діаметром, відповідним внутрішньому діаметру підшипника;
• непотрібний сталевий шатун з зірочкою від велосипеда;
• додаткова велосипедна зірочка з заднього колеса;
• велосипедний ланцюг.

Після того як всі інструменти і матеріали заготовлені, можна приступати до роботи. Як приклад ми будемо використовувати наступний креслення саморобного трубогиба для профільної труби.

Інструкція збірки нескладна і складається з наступних етапів:

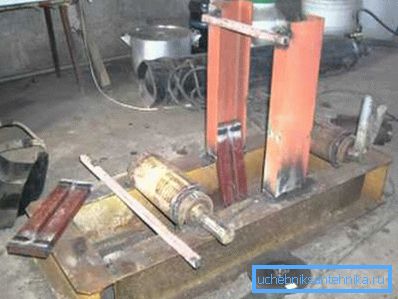

• З швелера нарізаємо заготовки для виготовлення горизонтальної станини і зварює їх в міцну раму. Якщо є цільна металева пластина відповідних типорозмірів, можна істотно спростити і прискорити монтаж.
• З швелера нарізаються заготовки для вертикальних напрямних і зварюються в подобу «П» образної гільйотини. Вертикальні напрямні приварюються до станини як це продемонстрував на кресленні.
• На наступному етапі до станини привариваются підшипники. Якщо є підшипники такій конфігурації як це показано на кресленні, можна застосувати не зварне, а болтове з'єднання.

• У верхній перекладині вертикальних напрямних висвердлюється отвір під воріт. Поверх отвори приварюється попередньо відцентрувати гайка.
• В отвори закріплених на станині підшипників вставляється труба, обрізана таким чином, щоб з кожного краю залишався кінець по 2-3 см. Труби прихоплює зварюванням, щоб вони проверталися навколо своєї осі, але не ходили з одного боку в інший.
• Далі збираємо з підшипників, обрізків труби і швелера верхній вузол, який по напрямних буде опускатися вниз і чинити тиск на викривляється трубу. Верхня площина цього вузла призначена для того, щоб в неї упирався кінець ворота і тиснув на весь вузол, підсовуючи його до станини.

• Два підшипника закріплених з одного боку станини оснащуємо зірочками, які приварюють до кінців труб.
• До однієї з зірочок кріпимо велосипедний шатун з віссю педалі, який буде виконувати функцію ручки.

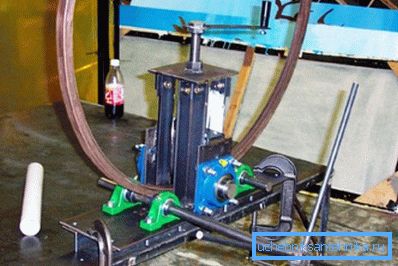

• Між зірочками натягуємо ланцюг і апарат готовий до експлуатації.

Важливо: Ми спеціально не вказували точних типорозмірів так як такі установки виготовляються з того що є під рукою. Втім, постарайтеся, щоб товщина використовуваного металу була не меншою 2-3 мм.

висновок

Тепер ви знаєте, як зробити ручний трубогиб, який можна буде застосувати по господарству. Більше корисної інформації ви зможете знайти, подивившись відео в цій статті (див.також статтю Фітинги для сталевих труб - розбираємо всі особливості).
