Трубогиб для труб в домашніх умовах

У процесі роботи з трубами нерідко виникає необхідність укладання трубопроводу в важкодоступних місцях, де одними прямими виробами не обійтися. У таких випадках виникає потреба в криволінійних і вигнутих елементах, які в будівельних магазинах не придбати, і як же бути, запитаєте ви?

Найпростіший і доступний спосіб вирішення проблеми це використання спеціального інструменту - трубогиба, про який ми розповімо в нашій статті.

Інструмент для гнуття труб

Пристосування для згинання труб можуть бути:

• гідравлічними - потужний трубогиб для сталевих труб здатний впоратися з виробами великого діаметра, частіше застосовується на промислових об'єктах.
• механічними. Подібний інструмент володіє середньою потужністю.
• ручними. Їх використовують для виробів діаметром до 50 мм і профільованих з перетином до 40 мм.

Примітка! Використовуючи ручний трубогиб для тонкостінних труб не перестарайтеся, так як вироби не мають підвищену міцність на стиск і викривлення. А всі ми знаємо, що навіть невелика тріщинка є забороною до використання.

Крім того, ці інструменти різняться і за матеріалом, з якого виготовлені вироби підлягають гнуттю:

• Гідравлічний або механічний трубогиб для нержавіючих труб.
• Ручний трубогиб для металопластикових труб.

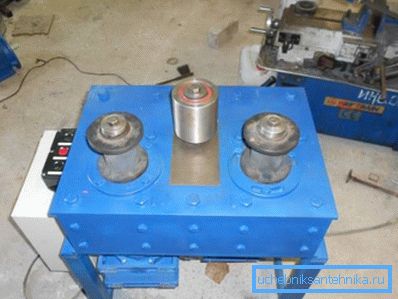

Зверніть увагу! Пристосування для додання різних форм елементів трубопроводу не підійде для профільного прокату.

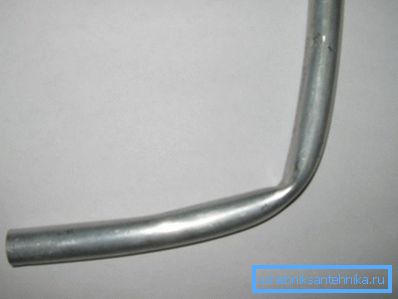

На перший погляд простий процес згинання виробів насправді досить складний, тому виконувати його потрібно з особливою обережністю, щоб не допустити таких дефектів:

• Зминання матеріалу, внаслідок чого відбувається заужение внутрішнього діаметра труби і відповідно знижується прохідність. А освіту в таких місцях засмічень призведе до ремонту і вкладенням для відновлення працездатності каналізаційної системи.
• Розтягування і утоньшение стінки труби, що відбивається на її міцності, знижується показник максимально допустимого тиску.

Зверніть увагу! Правильно підібраний інструмент для кожного окремого випадку дозволить якісно виконати гнуття виробів за заданими параметрами. З таким інструментом ви зможете оптимізувати прокладку комунікацій в будівлі, раціонально використовуючи простір приміщень і без нанесення шкоди експлуатаційними якостями трубопроводу.

Будь трубогиб можна придбати в будівельних відділах супермаркетів, виклавши за нього кругленьку суму, а можна виготовити своїми руками.

Інструмент для гнуття круглих труб

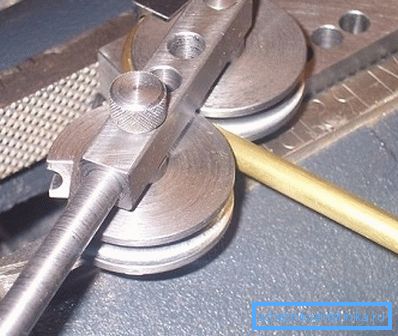

Конструкція трубогиба досить проста - це два проточенной шківа:

• Один з них закріплений стаціонарно.
• Другий обертається по орбіті навколо першого на видаленні рівному діаметру згинається труби.

Принцип роботи пристосування також не викликає ускладнень - виріб закладається між шківів і шляхом руху свободновращающегося шківа гнеться по заданому радіусу.

саморобний інструмент

Виготовляючи саморобний трубогиб для круглої труби, відразу подбайте про його універсальності, тобто можливості гнути вироби різного діаметру.

Тому заготовити доведеться не пару шківів, а три пари, як мінімум (під самі ходові в господарстві труби):

• Одну пару для діаметрів в півдюйма.
• Іншу - на 3/4 труби.
• Третю розраховану на дюймовий діаметр.

Потрібні шківи не купити, тому якщо ви не професійний токар замовте їх у найближчій майстерні.

Нюанси виточування основних деталей трубогиба такі:

• Для виготовлення шківа головне дотримати радіус і глибину проточки.
• Торці кожної пари коліс повинні мати виїмку подібну половині перетину труби.
• Співвідношення діаметрів деталей також важливо. Стаціонарний шків повинен бути трохи менше, так як від цього залежить мінімальний радіус можливого гнуття. Діаметр другого (рухомого) перевищувати розмір закріпленого не менше ніж в два рази.

До відома! Ціна токарних робіт невисока, так що сильно не відіб'ється на остаточній вартості інструмента.

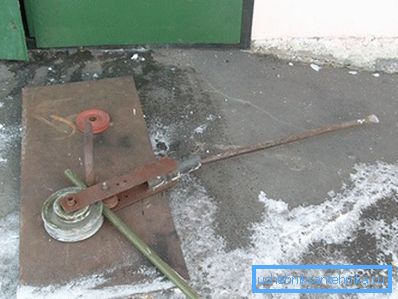

Далі інструкція самостійних дій по влаштуванню трубогібного верстата:

• Підставою для монтажу шківів може послужити квадрат, вирізаний з товстостінного (не менше 10 мм) листового прокату. У ньому слід відразу просвердлити чотири отвори для закріплення на стільниці в майстерні. Або ж приварити квадрат до вкопаних і забетонували стовпа з труби діаметром 100-150 мм.
• У центр пластини приварюють штифт діаметром рівним внутрішньому діаметру меншого шківа. Другий вертикальний послужить стопором для згинати вироби.
• Наступний етап - створення поворотного механізму. З товстої сталевої штаби шириною 50 мм необхідно зварити букву П. Висота нашої П-ки повинна дорівнювати сумі діаметру великого рухомого кола і половині діаметра стаціонарного. Для їх кріплення в П-ке просвердлюємо отвори, відстань між ногами П-ки має трохи перевищувати товщину шківа.
• До верхньої частини цієї деталі приварюють ручку довжиною близько 250 мм. Вставляється в неї труба буде служити в процесі гнуття важелем.

• Збираємо всі деталі. Малий шків вкладається всередину П-ки і монтується на станину спільно з нею, великий фіксуємо штифтами і наш трубогиб готовий.

Порада! Щоб уникнути отримання дефектів в місці вигину подстрахуйтесь і набийте трубу піском, а для полегшення гнуття товстостінних виробів з великим діаметром - прогрійте їх.

Різні способи гнуття труб

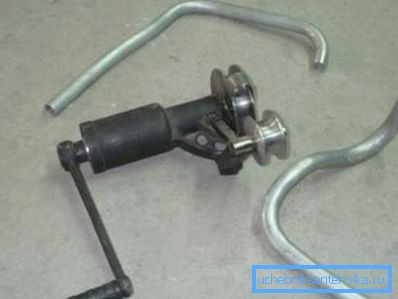

1. Трубогиб для алюмінієвих труб як, власне, і ручний трубогиб для мідних труб може бути декількох видів:
2. Важільний.
3. У вигляді арбалета.
4. Гідравлічний.
5. Електричний.

1. Цікавий варіант - пружинний трубогиб для мідних труб. Він являє собою пружину з високоякісної сталі з воронкоподібним розширенням з одного боку для зручності одягання / знімання. Труба поміщається всередину пружини, після цього виконується згинання. Міцний матеріал пружини при цьому не дозволяє трубі надломитися і прим'ятися.
2. Використовують також подібний трубогиб пружинний для металопластикових труб, розрізняються вони застосовуються зусиллями.

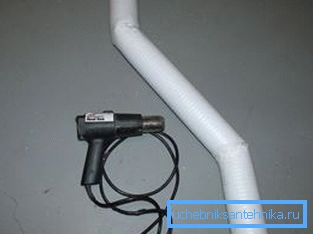

3. Пластикові вироби гнуть за допомогою прогріву в місці згину - для цього можна використовувати будівельний фен.

висновок

Необхідність використання вищеописаного інструменту незаперечна в тих випадках, коли прокладка трубопроводу неможлива в зв'язку з існуючими перешкодами. Також його застосовують для елементів опалення, наприклад, для самодельно створеної сушарки для рушників.

У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
