Трубогиб - особливості інструменту і його власноручне
Нерідко при виконанні різних робіт на дачі або в гаражі, виникає необхідність вигнути труби по певній окружності, для отримання правильної геометричної форми. Домогтися такого результату можна тільки за допомогою спеціального інструменту, проте спеціально купувати пристрій для декількох операцій буде накладно. Щоб допомогти вирішити цю проблему, в даній статті ми розглянемо, як зробити трубогиб самостійно.
особливості обладнання
призначення пристосування
При виготовленні різних металевих конструкцій, таких як альтанки, теплиці, огорожі, садові меблі та ін., Великою популярністю користуються профільні труби, так як вони є міцним, довговічним і доступним матеріалом. Однак, технологія виготовлення деяких подібних конструкцій вимагає загинання труб по певному радіусу або під певним кутом. Крім того, виконання вигину може знадобитися при монтажі трубопроводу.

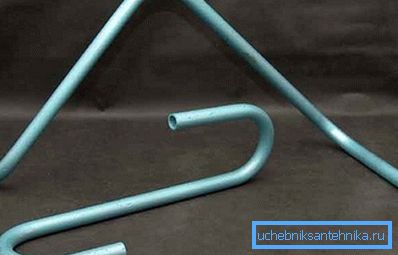

Якісно виконати таку операцію руками не вийде, а ось трубогиб дозволить впоратися з поставленим завданням без особливих зусиль. З його допомогою можна загинати труби під кутом від 0 до 180 градусів. Найчастіше в таких пристроях застосовується електромеханічний або гідравлічний привід.
Треба сказати, що даний інструмент є досить універсальним, так як дозволяє згинати найрізноманітніші види труб:
- котельні;
- газові;
- водопровідні;
- Профільні тощо.
Що стосується матеріалу, то вони можуть бути виконані з:
- стали;
- міді;
- алюмінію;
- Металопластику.
Єдине, діаметр труб повинен бути не більше двох дюймів. В результаті область застосування цього інструменту дуже обширна.
Зокрема, його використовують:
- У котельнях;
- Газових станціях;
- При монтажі опалювальних і водопровідних систем, і т.д.
види пристосувань
Перш ніж перейти до виготовлення інструменту, розглянемо, які існують види трубогибов:
| ручний | Призначений для виконання таких операцій як гнучка кілець і дуги різних радіусів. Його вага, як правило, невеликий, що дозволяє перевозити інструмент на місце роботи з металоконструкціями. Ціна такого виробу порівняно не висока. Інструмент може працювати з профільованими трубами перетином до 4х4 см і круглими, діаметром до 3х3 см. |

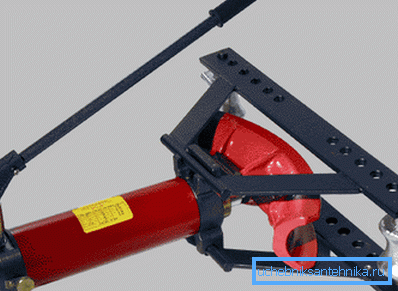

| ручний гідравлічний | Привід цього інструменту має гідравлічну установку, яка підсилює силу оператора. В результаті можна загинати труби великого діаметру. Пристосування рекомендують використовувати при монтажі і демонтажі газопроводів і водопроводів. |

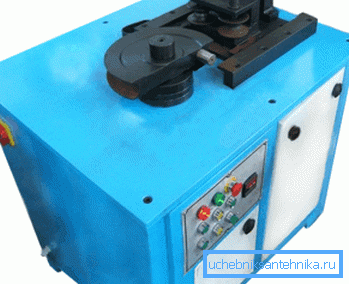

| електричні | Застосовуються для роботи з трубами в виробничому масштабі. Дозволяють загинати профільовані вироби перетином до 80-40 мм. Межа діаметра круглих труб становить 30 мм. Особливістю цих виробів є висока продуктивність і наявність додаткових функцій, таких як управління за допомогою кнопок або ножних педалей, обертання в обидві сторони та ін. |
Крім того, всі існуючі інструменти розрізняються за умовою експлуатації на:
- Ручні - застосовують для використання в домашніх умовах або безпосередньо на об'єкті монтажу труб.

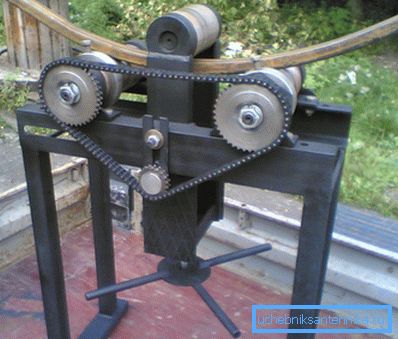

- Стаціонарні - являють собою верстати, які використовують на підприємствах, де гнучка труб є частиною технологічного процесу.
Порада! Якщо потрібно отримати великий радіус труби, наприклад, для виготовлення арочної теплиці, слід збити дошки і вирізати півколо потрібного радіуса. Після цього можна своїми руками обігнути трубу навколо даного пристосування.
виготовлення інструменту

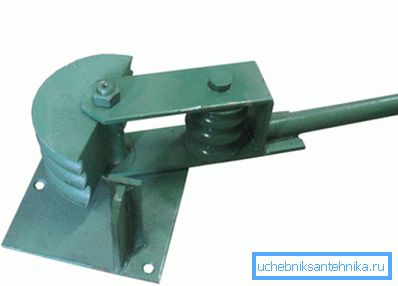

Виконати просте пристосування для загину труб досить просто.
Єдине, знадобляться деякі слюсарні навички, а також деякий інструмент:
- Зварювальний апарат;
- болгарка;
- Рулетка і олівець.
Що стосується матеріалів, то знадобиться кілька листів металу товщиною 3 і 10 мм, а також кілька сталевих прутків.
Отже, інструкція виглядає наступним чином:

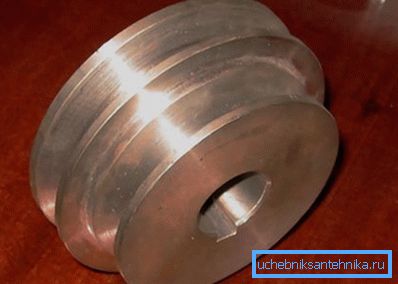

- В першу чергу треба підготувати шківи. Щоб пристосування вийшло універсальним, тобто для труб різного діаметру, слід використовувати два потрійних шківа - пара для півдюймових труб, пара для дюймових і пара для тричетвертними труб. Відразу треба сказати, що купити такі шківи не вийде, тому їх потрібно замовляти в майстерні.
З кожного боку коліщатка, в ньому повинна бути виточення, відповідна за розміром половині діаметра труби. Стаціонарний ролик повинен мати мінімальний діаметр, так як від нього буде залежати мінімальний радіус вигину.
- Далі потрібно зробити підставу з металу товщиною близько 10 мм, яке представляє собою квадратну пластину з отворами на кутах, для кріплення до столу.
- Потім в центрі пластини треба встановити за допомогою зварювання штифт, діаметр якого повинен відповідати внутрішньому діаметру малого потрійного шківа.
- Після того, як станина буде готова, треба виконати поворотний механізм. Для цього в першу чергу потрібно виварити П-образну деталь з двох металевих пластин. Висота ніжок деталі повинна відповідати діаметру малого і великого шківа, щоб в цій відстані повністю помістився великий рухливий шків і половина стаціонарного.
- До верхівці деталі приварюється ручка довжиною близько 25 см. На цю ручку згодом буде вдягатися труба, яка виконує роль важеля.
- Далі з краю деталі встановлюється великий штифт, який фіксується шплинтами. Малий шків надаватися на штифт підстави з усією конструкцією.
- Тепер залишилося тільки виконати упор - для цього приварюється ще один штифт і на нього одягається шків.
На цьому процес виготовлення деталі завершено. Тепер залишилося тільки закріпити інструмент на столі, і можна приступати до вигину труб.
Порада! Щоб під час загинання труба не сплющилася, її слід заповнити піском і торці забити Чопик.
висновок
Зробити самостійно ручної трубогиб може кожен домашній майстер. Звичайно, дана операція відніме деякий час, проте, даний інструмент дійсно корисний, і, напевно, стане в нагоді в господарстві не один раз.
З відео в цій статті можна отримати додаткову інформацію з даної теми.
