Центратори для труб: вибір і застосування

У цій статті ми розповімо про те, як і навіщо застосовуються центратори для зварювання труб. Крім того, ми розглянемо конструктивні особливості найбільш затребуваних моделей з того що сьогодні представлено на ринку. Отже, що таке центратор і навіщо він потрібен?

Ефективний спосіб зробити зварений шов рівним і герметичним

Не секрет, що є спеціальні прилади, пристосовані для виконання ідеально рівного різу поперечного перерізу труб. Але, навіть якщо рез зроблений максимально рівно, поєднати обидві труби зрізами для якісного зварювання буде практично неможливо.

В результаті зварений шов вийде нерівним і, як наслідок, з'єднання буде недостатньо герметичним. Рішенням цієї проблеми може послужити внутрішній або зовнішній центратор для труб.

особливості функціонування

Як металеві труби, так і їх ППУ аналоги, перед зварюванням необхідно притулити один до одного максимально рівно, щоб на стику не було зазору.

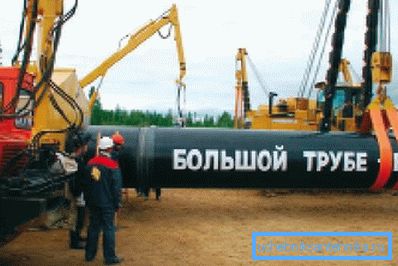

Зробити таке поєднання зрізів своїми руками практично неможливо. Більш того, поєднання зрізів на порядок ускладнюється зі збільшенням діаметра труб. Тому, в ході складання каналізаційних систем і інших трубопроводів без застосування фітингів для каналізації, використовуються спеціальні центратори.

Прилад охоплює дві поєднувані труби і дозволяє максимально точно приєднати їх один до одного, фіксуючи в такому положенні. Після виконується зварювання з гарантовано високою якістю шва. Потім пристрій демонтується, і трубопровід може використовуватися за призначенням.

Основні різновиди

Після того як ми визначилися з тим, для чого використовується Центру обладнання розглянемо те, які різновиди пристроїв, представлені в продажу.

Все центратори, які сьогодні можна придбати у відповідних магазинах поділяються на дві основні категорії - внутрішні і зовнішні.

• Пристрої зовнішнього типу позначаються абревіатурою ЦН і призначені для установки і використання на зовнішній стороні труб. Пристрої такого типу, незалежно від габаритів, прості у використанні, легко встановлюються і виробляють швидку і ефективну центрування. Прилади зовнішнього типу представлені широким переліком обладнання (ексцентрикові, звенні, гідравлічні та інші конфігурації).
• Внутрішні центратори позначаються абревіатурою ЦВ і являють собою гідравлічні установки. Прилади даного типу зсередини розпирають краю труб, зрушуючи їх зрізи один до одного. Перевагою обладнання є можливість застосування на трубах різного діаметра.

Характеристики окремих модифікацій

Після того як ми розглянули особливості загальній класифікації, розглянемо характеристики окремих модифікацій центруючих пристроїв.

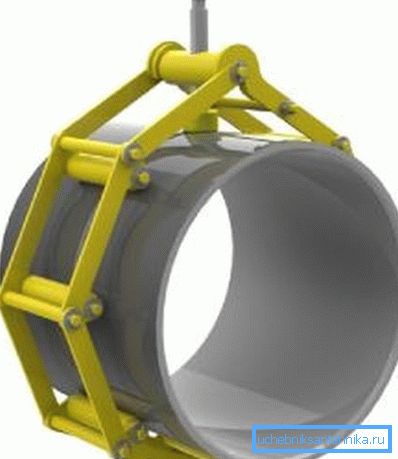

• ЦЗН - центратор ланки зовнішній призначений для сполучення торців труб з діаметром стику від 50 мм до 2 метрів.

Важливо: Експлуатація пристроїв допускається в широкому діапазоні температур навколишнього середовища від - 40 ° С до + 40 ° С. Прилад конструктивно являє собою багатогранник з пластинчастими ланками на шарнірних з'єднаннях.

Стяжка суміщаються елементів здійснюється за допомогою гвинтового механізму.

• ЦЗН-Г - центратор ланки зовнішній гідрофікований є видозмінену різновид попереднього пристрою. Істотною відмінністю даної модифікації від попередньої є простота експлуатації і відсутність необхідності в додатку істотних фізичних зусиль. У підсумку, процес суміщення елементів, що зварюються істотно прискорюється без шкоди для якості готового результату. Пристрій складається з пластинчастих ланок на шарнірному зчленуванні, але для приведення ланок в рух застосовується не гвинтовий механізм, а гідравліка. Допустимий діаметр труб коливається в діапазоні 720-2020 мм

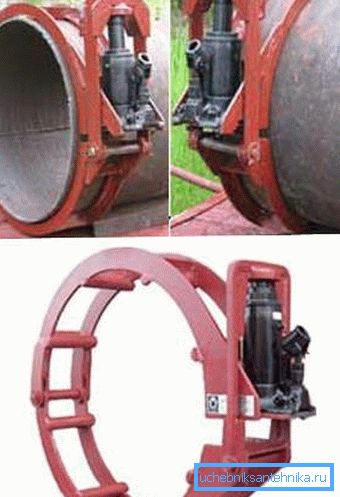

• ЦАН-Г - центратор арочний зовнішній гідрофікований призначений для роботи з діаметром поперечного зрізу 325-820 мм.

Пристрій являє собою роз'ємну конструкцію, що складається з з'єднаних шарнірами секцій. Застосування пристрою з такою конструкцією гарантує додаткову зручність при установці на стик.

У пристрої застосовані дугоподібні секції, які стискаються, підганяючи зрізи стику. Кількість дугоподібних секцій визначається діаметром труб.

Кожна з використовуваних секцій обладнана спеціальними упорами, які надійно фіксують поєднувані елементи, забезпечуючи при цьому оптимальну якість і герметичність стику. Безпосередньо на секціях закріплені гідравлічні приводи, розраховані на максимально зусилля, що розвивається до 5 т.с.

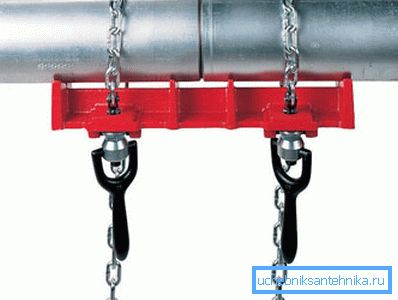

• ЦНЦ - центратор зовнішній ланцюгової натискного типу являє собою пристрій з ручним приводом, призначений для роботи з діаметром поперечного зрізу від 426 до 1420 мм.

На відміну від ланкових аналогів, ланцюгові установки здатні забезпечити більше зусилля при проведенні центрування. Прилади даного типу можуть застосовуватися як при будівництві, так і при ремонті трубопроводів.

Важливо: Ланцюгова конструкція побудована із застосуванням швидкознімними механізмів, що позитивно позначається на продуктивності експлуатації.

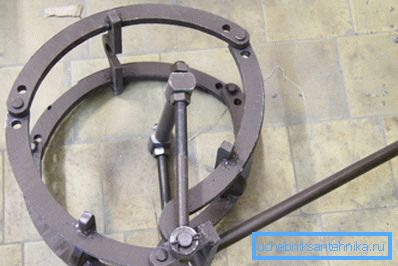

• ЦНЕ - центратор зовнішній ексцентриковий застосовується для роботи зі стиками діаметром від 89 до 426 мм.

Пристрій складається з декількох захватних дуг, що приводяться в рух ексцентриковим затискачем. Пристрій може, застосовується для роботи з трубами різного діаметру за допомогою перестановки осі ексцентрика або за рахунок застосування спеціальних проставок.

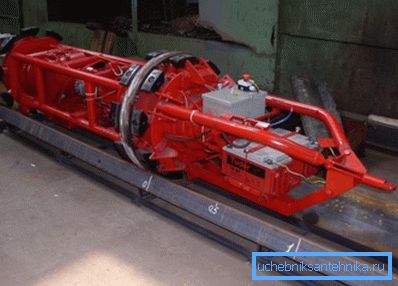

• ЦВ - центратор внутрішнього типу гідравлічний призначений для сполучення торців поворотних і неповоротних труб.

Пристрій при необхідності не тільки поєднує стики, а й надає їх зрізу найбільш правильну круглу форму. Використання таких пристроїв дозволяє будувати трубопроводи із застосуванням безперервної автоматичного зварювання.

• ЦС - центратор-струбцина застосовується для робіт з трубами малого діаметру.

Це властивість і доступна ціна роблять пристрій найбільш популярним серед непрофесійних і початківців збирачів трубопроводів. (Див. Також статтю Зварювання труб встик: особливості.)

висновок

Отже, ми розглянули, що собою представляють центратори, які їхні найбільш ходові різновиди, і яка їхня інструкція застосування. На основі цих відомостей можна підібрати той пристрій, що буде відповідати особливостям проведених робіт.

Більше корисної інформації ви зможете знайти, подивившись відео в цій статті.
