Устаткування для пайки мідних труб: розбираємо особливості

Ось уже понад 100 років комунікації з міді користуються стійким попитом. Деякі вибирають їх як показник заможності, інших приваблює завидна довговічність, але як би там не було, труби з міді в будь-якій сфері відрізняються високими експлуатаційними якостями і доступністю монтажу своїми руками.

Незважаючи на те, що даний матеріал не назвеш бюджетним рішенням, чутки про те, що ціна облаштування водопроводу або опалення з міді нечувано висока, сильно перебільшені.

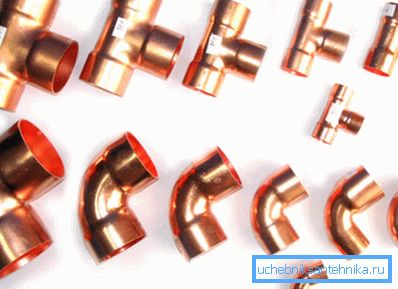

Труби дійсно коштують грошей, але фітинги та інші сполуки для них набагато дешевше, ніж якісні вироби з поліпропілену. Плюс інструмент для пайки мідних труб має доступну ціну.

Що потрібно для пайки

Чи не головною дійовою особою для нероз'ємного з'єднання таких виробів є газовий пальник для пайки мідних труб.

Але про неї ми детально розповімо трохи пізніше, а зараз поговоримо про допоміжних і не менш необхідних пристроях.

• Для точного різання труб професіонали використовують спеціалізований інструмент Труборіз. Він обладнаний різцем з високоміцного матеріалу, що забезпечує якісний розріз. Ціна пристосування залежить від діаметра виробів, з якими він може працювати. У домашніх умовах можна використовувати ножівку по металу, різати нею зручно, але зріз буде не зовсім рівним.
• Наступним важливим інструментом можна вважати Фаскознімачі. Він необхідний для зняття фаски, тобто задирок і нерівностей з кромки розрізу та. Без цього пристосування зістикувати елементи буде досить проблематично, плюс стружка може потрапити всередину системи. Можна скористатися напилком, але це довго і клопітно.

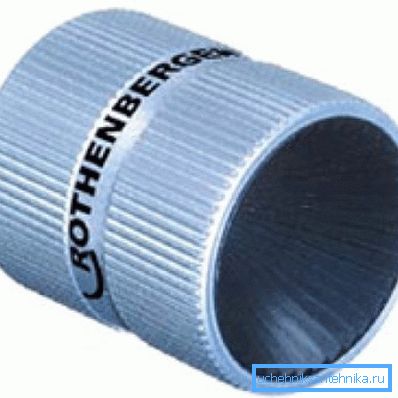

Важливо: випускаються 2 види виробів, круглий Фаскознімачі зручніше, але він розрахований лише на діаметр до 36 мм. Фаскознімачі олівцем типу може працювати з будь-яким перерізом, але потрібно мати певну вправністю, щоб його використовувати.

• Труборасшірітель є дуже зручним пристосуванням. Справа в тому, що матеріал для облаштування розводки, як правило, береться одного перетину і щоб з'єднати 2 однакові труби, використовують перехідну муфту. При наявності труборасшірітеля, один з двох з'єднуються кінців лінії можна злегка розсунути і зробити надійну стикування без використання додаткової фурнітури.

Важливо: труборасшірітель заводиться в трубу на глибину не менше 1 діаметра. Таким чином, можна розсовувати стінки з м'якого сплаву, якщо стінки товсті або сплав міді досить пружний, то край вироби потрібно обпалити.

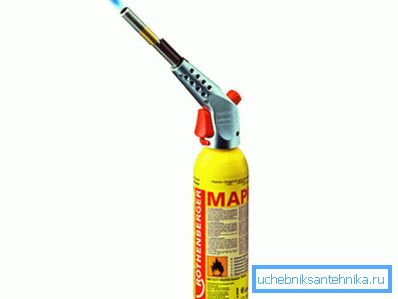

Ручна компактний газовий пальник

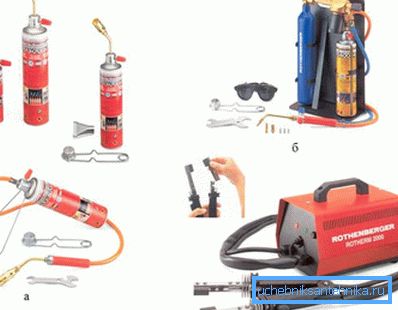

Як раніше згадувалося, основним робочим інструментом є газовий пальник для пайки мідних труб. Асортимент тут досить широкий, для аматорського використання, на малих обсягах використовується невелика одноразова пропановая пальник для пайки мідних труб.

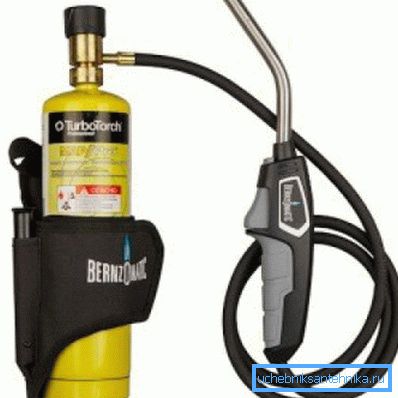

Існують напівпрофесійні моделі і нарешті, на великих будовах професіонали використовують пересувний апарат для пайки мідних труб.

Поява на ринку ручних пальників змонтованих на невеликому газовому балоні відкрило широкі перспективи для складання системи своїми руками. Компактність вироби обумовлює зручність роботи в важкодоступних місцях, таких як санвузли або кухні.

Такі пальники можуть заправлятися різними газовими сумішами, з різною температурою горіння. Тут все залежить від типу припою і від того які сплави будуть монтуватися.

На тримачі є спеціальний вентиль, за допомогою якого регулюється, довжина і фокус горіння полум'я. Плюс до того, такий набір укомплектований декількома знімними соплами, в результаті з'являється можливість регулювання швидкості нагріву матеріалу.

Безпека роботи забезпечує вбудований зворотний клапан. Ручні пальника є повністю автономним інструментом, їм не потрібні додаткові живлять елементи. З їх допомогою, маючи певні навички, можна робити високопрофесійні шви.

Випускаються моделі обладнані відбивачем полум'я, який забезпечує економію газу і рівномірність нагріву поверхні.

професійне обладнання

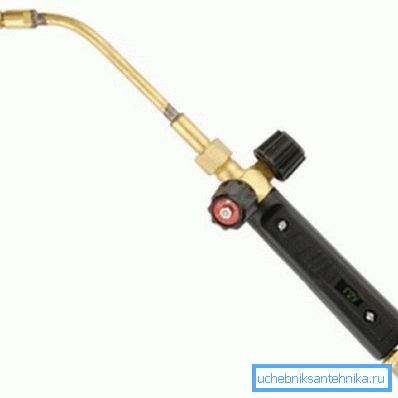

Професійний апарат для пайки мідних труб, як і більшість спеціалізованого обладнання, більш громіздкий. Якщо в автономному ручному балончику для розігріву використовується газо-повітряна суміш, то професіонали часто паяють газокисневої. Температура горіння тут набагато вище, в результаті може використовуватися пальник для пайки мідних труб твердим припоєм.

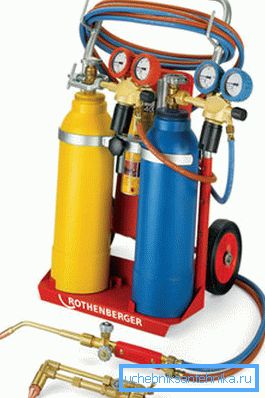

Вся установка базується на невеликому пересувному лафеті і складається з 2 газових балонів з пропан бутаном і киснем. У деяких випадках замість пропан-бутану допустимо використання ацетилену. Кисень ж виконує функцію активного окислювача, а подача газу до професійної пальнику виконується через спеціальні газові шланги.

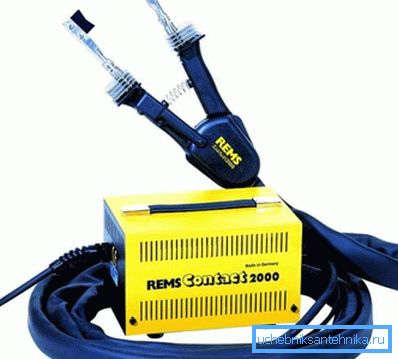

Важливо: в деяких випадках, для пайки легкоплавкими матеріалами допускається використання в якості нагрівача спеціалізованого електропаяльника.

Склади для пайки

Для якісної стикування також необхідний припій для пайки мідних труб з оптимальною температурою прогріву. Візуально він схожий на звичайну дріт перетином 2 - 6 мм.

Температура плавлення у нього трохи нижче, ніж у мідної труби. Завдяки капілярному ефекту, розплавляючись, він затікає між трубами, утворюючи жорсткий, герметичний, міцний шов.

Припої бувають тверді і м'які.

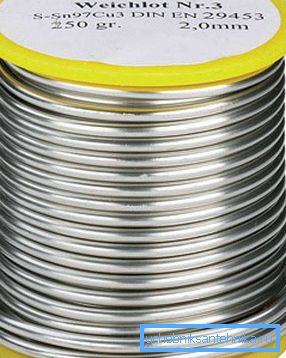

• Для монтажу опалювальних систем часто використовується звичайний м'який олов'яний припій. Він відноситься до легкоплавким і здатний забезпечити надійне з'єднання при температурах до +180 ° С.

Важливо: припій на основі олова має в своєму складі певний відсоток свинцю. З цієї причини він заборонений для використання в системах транспортують питну воду.

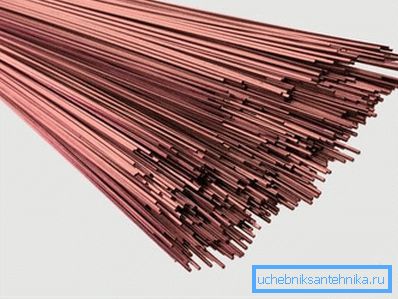

• Системи кондиціонування і труби в морозильних низькотемпературних камерах з'єднуються за допомогою твердого мідно-фосфорного припою, в якому є вкраплення срібла. При пайку чисто мідного трубопроводу мідно-фосфорний припой не вимагає додаткового використання флюсу. Якщо в складі труби міститься більше 10% нікелю або потрібно паяти алюмінієву бронзу, то мідно-фосфорний склад не підійде.
• У таких випадках використовуються сполуки срібла, чим вище відсоток срібла, тим більш якісною буде пайка. Наприклад, для з'єднання з залізом необхідний склад, що містить до 35% срібла.

• Флюс для пайки мідних труб використовується в разі з'єднання з іншими металами, латунню, бронзою або залізом. Він забезпечує кращу адгезію поверхні матеріалу і запобігає утворенню оксидів. Він випускається різної консистенції, як у вигляді рідин, так і у вигляді гелів. Наноситься пензлем та після роботи витирається мокрою губкою або змивається водою.

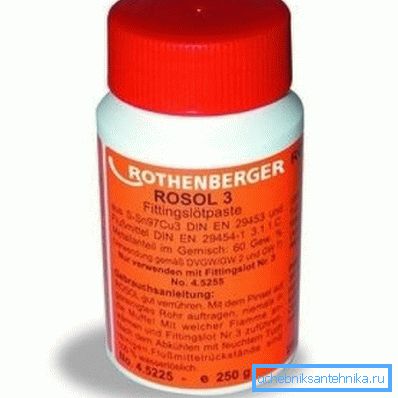

• Зараз широко використовується паста для пайки мідних труб, вона може назватися вдосконаленим флюсом. Залежно від призначення, до складу пасти входить порошок з подрібненого припою, сполучна речовина і флюс, для поліпшення адгезії. Нанесення такого розчину на поверхню забезпечує швидке і якісне зчеплення. У таких пастах не міститься свинець, тому вони можуть використовуватися всюди.

Кілька слів про техніку пайки

Будь-які зварені роботи вимагають підготовки матеріалу. Незалежно від того, чи буде використовуватися флюс, паста або роботи будуть виконуватися без цих складів, поверхня труби, в будь-якому випадку повинна бути зачищена. Для цього використовують щітку по металу або спеціальну губку.

Порада: фахівці не рекомендують зачищати поверхню за допомогою наждачного паперу або інших абразивних матеріалів. Так як частинки абразиву можуть значно знизити якість з'єднання.

Для побутових систем опалення або водопостачання можна обійтися без використання фітингів, але для з'єднання вам знадобиться труборасшірітель. Розширення робиться з таким розрахунком, щоб зазор між стінками труб, що з'єднуються був в межах 0,025 - 0,125 мм.

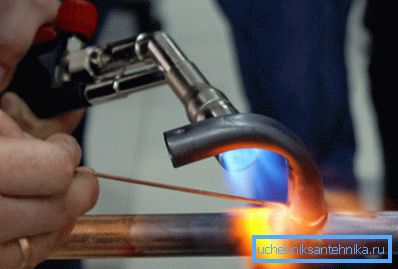

Далі приступаємо до прогріванню з'єднання. Інструкція вимагає, щоб прогрів був рівномірним. Не варто доводити метал до кордону плавлення, це згодом може призвести до браку в роботі або зниження характеристик з'єднання.

Щоб припій розподілявся рівномірно по всій площі зіткнення, потрібно щоб він плавився від торкання про нагрітий метал. Не варто нагрівати сам припой пальником, тому як якщо метал не досить прогрітий, якісного з'єднання не вийде. Остигає виріб, як правило, протягом години.

На відео в цій статті показані тонкощі пайки.

висновок

Багаторічний досвід стикування мідних виробів показує, що для новачків найскладнішим є вибір припою і супутніх матеріалів. Сам же процес пайки освоїти нескладно, інструмент для пайки мідних труб коштує недорого і під керівництвом наставника всю науку можна осягнути за день (див.також статтю Поліпропіленові труби і фітинги: особливості, стандарти, поради з монтажу).
