Вальці для профільної труби: види, принцип роботи,

Якими способами можна надати профтруба квадратного або прямокутного перетину форму правильної дуги? Як можуть бути влаштовані саморобні вальці для профільної труби? А які рішення пропонує сучасна промисловість? Давайте спробуємо відповісти на ці питання.

Навіщо це потрібно

Для чого потрібно гнути профільну трубу?

Наведемо кілька прикладів.

• Дугоподібний навіс не тільки красивий, але і практичний: на ньому ніколи не буде накопичуватися сніг.
• Вигнутий козирок над ганком виглядає куди краще, ніж проста конструкція з одним скатом.

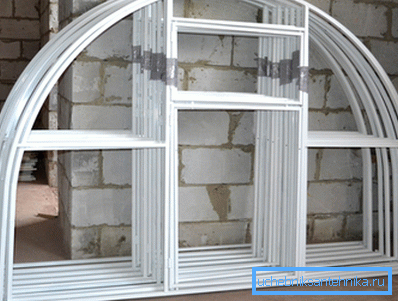

• Арочна теплиця виключно міцна, відмінно протистоїть сніговим та вітрових навантажень.

До речі: збірка теплиць з профільних труб - непоганий бізнес, який вимагає наявності всього лише горезвісних трубогібних вальців і зварювального апарату.

види вальців

Якими вони власне бувають?

механічні

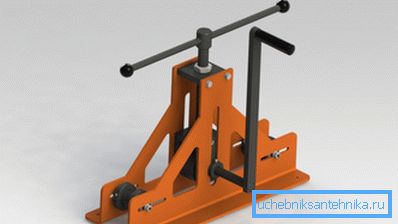

Найпростіша конструкція - механічні тривалкові вальці. Саме такі верстати можна найчастіше зустріти в продажу; їх ціна починається приблизно від 15 - 20 тисяч рублів. Як вони влаштовані?

У повній відповідності з назвою в основі конструкції лежить протяжка профтруби трьома валками. Один з них може зміщуватися щодо двох інших в напрямку, перпендикулярному об'єднує їх площині; для зсуву використовується гвинтовий механізм, що дозволяє навіть людині з цілком пересічними фізичними можливостями розвинути значне зусилля.

Один з валків забезпечується рукояткою, що дозволяє обертати його і тим самим протягувати згинатися трубу.

Можливі кілька модифікацій, що дозволяють дещо поліпшити експлуатаційні якості трубогиба:

• Об'єднання валків загальної ланцюгом забезпечить їх синхронне обертання, запобігаючи тим самим прослизання труби.
• Замість ланцюга може бути використана левередж.
• Використання загартованих валків збільшує їх ресурс в кілька разів.

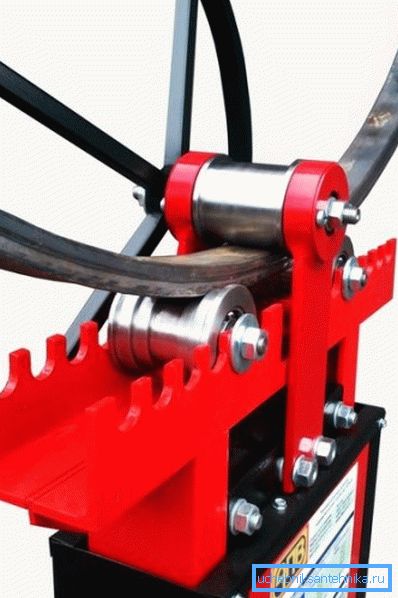

• Крім того, валки можуть бути змінними, що дозволить гнути без застрягання як профільовані, так і круглі труби.

електричні

У цьому випадку частина ручної роботи перекладається на електромотор.

У продажу можна зустріти два варіанти виконання електричних трубогибов:

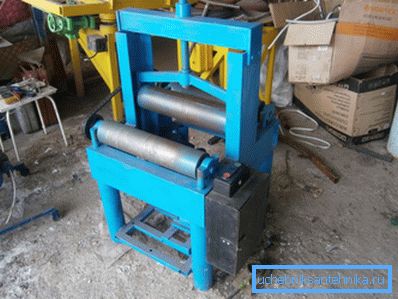

• У простіших рішеннях електромотор відповідає тільки за протяжку труби. Позиціонування згинального її валка виробляється вручну.

• Просунуті моделі вальців використовують електрику і для протягання, і для зміщення валка (зрозуміло, за допомогою редуктора, багаторазово збільшує зусилля).

гідравлічні

У цю категорію потрапляють як потужні промислові верстати масою в десятки тонн, так і порівняно компактні пристрої. Їх спільна риса - використання гідроциліндра: нагнітаючи тиску масла в ньому, можна розвинути величезне зусилля на деформуючому валки.

радіус вигину

Незалежно від пристрою трубогиба, діє загальна закономірність: чим більше товщина труби (її перетин, паралельне радіусу вигину), тим більше мінімальний радіус вигину. Наведемо значення, заявлені для своїх верстатів одним з вітчизняних виробників - вони досить типові.

без трубогиба

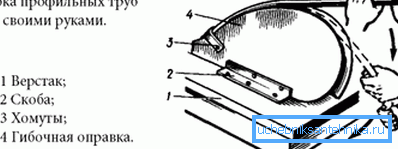

Чи можна вигнути дугу з профільної труби без вальців?

Технічно це можливо, але результат з великою ймовірністю буде незадовільним.

Інструкція з гнуття не так складна, скільки вимагає великого обсягу підготовчих робіт.

1. З дерева або фанери виготовляється шаблон, що володіє формою поверхні, відповідної необхідної вам дузі.
2. До шаблоном кріпиться петля - фіксатор, в яку вставляється один з кінців труби.
3. Подальша робота, власне, зводиться до додатка грубої сили на другому її кінці. Для збільшення зусилля можуть використовуватися різноманітні важелі.

очумілі ручки

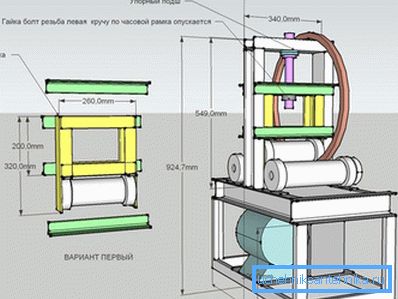

Різноманітні схеми і креслення вальців для профільної труби своїми руками в останні роки буквально наводнили інтернет.

Відразу розчаруємо найбільш економних читачів: частина деталей доведеться замовляти.

Які саме?

• Самі валки. Вони можуть бути циліндричними, або з проточками для гнучкі круглих труб.
• Обойми для підшипників.
• При використанні ланцюгової передачі - зірочки.

Зрозуміло, без прив'язки до конкретної конструкції давати поради по збірці вальців - справа невдячна.

Спробуємо, однак, почути рекомендаціям власників самостійно виготовлених пристроїв, виділивши основні моменти.

• Ручка приводу повинна мати обертову рукоятку. В іншому випадку перші мозолі на руках з'являться вже через кілька метрів простягнутою труби.

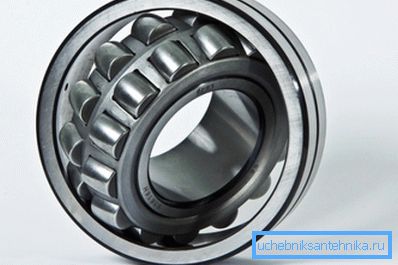

• Підшипники краще взяти самоцентрувальні. Змонтувати обидва підшипника кожного валка точно на одній осі в домашніх умовах - завдання малореальне; найменше ж порушення співвісності призведе до збільшення зусилля протягання.

• Гвинт, що приводить в рух притискноївал, можна взяти від старих лещат.

До речі: альтернатива гвинтовому механізму - автомобільний домкрат будь-якого типу. Він дозволить розвинути величезне зусилля з мінімальним додатком власних сил.

• Як станини краще використовувати відрізок швелера відповідного розміру. Зусилля на вигин станини буде досить значним; зварна рама з куточка або тонкої профтруби може просто-напросто зігнутися.

висновок

Сподіваємося, що запропонований увазі читача матеріал допоможе йому вибрати або виготовити інструмент собі до смаку. Як завжди, в відео в цій статті можна знайти додаткову тематичну інформацію. Успіхів!
