Вентиляційний хомут - види і призначення

Вентиляційний хомут є важливим кріпильних елементом повітропроводів та інших елементів вентиляційних систем. Причому, він може виконувати найрізноманітніші функції, відповідно, буває різних конструкцій. У даній статті ми розглянемо найбільш поширені види подібних кріплень, які застосовую при складанні систем повітрообміну, і їх призначення.

Хомут для системи вентиляції з гайкою

Загальні відомості

Найчастіше домашні майстри при монтажі вентиляції не приділяють увагу вибору кріпильних елементів, однак від цих деталей залежить якість монтажу, відповідно, ефективність і довговічність всієї системи. Причому, щоб хомути для вентиляційних труб вирішували ті завдання, які перед ними поставлені, необхідно правильно їх підібрати, адже, як уже було сказано вище, вони можуть мати різну конструкцію.

Слід зазначити, що дані елементи кріплення набули широкого поширення завдяки ряду їх достоїнств, таких як:

  • Простий механізм фіксації, що забезпечує легку збірку вентиляції.
  • Виключений ризик незапланованого розкриття.
  • Завдяки компактності, зручно виконувати монтаж в обмеженому просторі.

Стандартний хомут вентиляційний з гумкою можна використовувати як для фіксації вертикальних, так і горизонтальних конструкцій. Тому можна сказати, що такий кріплення є ще й досить універсальним.

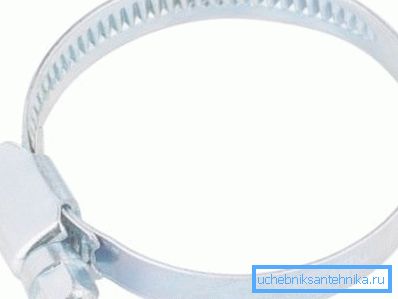

На фото - стандартне кріплення

Види кріпильних елементів

При монтажі вентиляції найчастіше використовують такі види хомутів:

Стандартний Виріб може бути як з ущільнювальним гумовим кільцем, так і без нього, як правило, корпус виконаний з оцинкованої сталі. Розмір підбирається відповідно до діаметра застосованого воздуховода.
нейлоновий Використовується для фіксації гнучких гофрованих патрубків. Вироби можуть бути різної довжини і ширини. Довжина підбирається відповідно до діаметра застосованого труб і знаходиться в межах 80 - 1220 мм.
стрічковий Деталь виконана у вигляді стрічки з нержавіючої сталі шириною 9 - 12 мм. Для його фіксації застосовують спеціальні затиски з нержавіючої сталі. Використовується для фіксації гнучких патрубків.
З гумовим ущільнювачем і гайкою Конструкція виконана з двох частин у вигляді півкіл, що мають вушка для з'єднання між собою. На верхній частині вироби є приварна гайка, за допомогою якої можна підвісити труби. Таким чином, з його допомогою можна фіксувати повітроводи до стін, стелі або підлозі.
З комбігайкой Конструкція аналогічна попередній, єдине, замість простої гайки до неї приварена комбігайка.
З саморезом і гумовим профілем Саморіз дозволяє прикріпити конструкцію до стіни або, наприклад, стелі. Такі кріплення часто застосовуються при монтажі димоходів і вентиляційних труб.
сплинкерних Виріб застосовується для вільної підвіски повітроводів. За допомогою різьбової шпильки можна змінювати висоту кріплення.

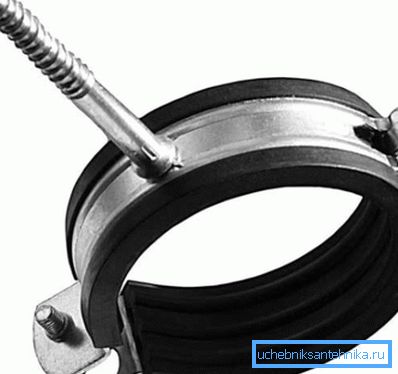

Кріплення з саморезом

Зверніть увагу! Кріплення з гумовим ущільнювачем дозволяє знизити рівень шуму на 15 децибел, а також знизити вібрацію системи.

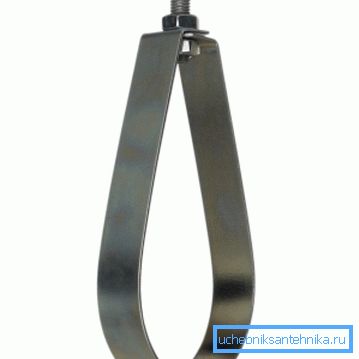

сплінкерне кріплення

монтаж хомута

вибір кріплення

Перш ніж виконати своїми руками монтаж системи, слід правильно підібрати хомут.

Для цього необхідно орієнтуватися на наступні його параметри:

  • Товщину сталевої штаби;
  • Ширину кріплення;
  • Діапазон допустимо затяжки;
  • Внутрішній діаметр;
  • Рівень допустимого навантаження.

Звичайно ж, важливі і конструкційні особливості, наприклад, якщо потрібно просто виконати якісне з'єднання двох труб, то для цих цілей краще всього скористатися стандартним кріпленням з гумовою прокладкою. Якщо ж потрібно закріпити воздуховод на стіні, то слід скористатися конструкцією з саморізом.

Зверніть увагу! При виборі кріплень, слід звернути увагу на їх антикорозійне покриття, так як від цього залежить довговічність вироби. До того ж не варто купувати деталі, ціна на які найнижча.

Схема збірки кріплення з саморезом

установка

Як вже було сказано вище, процес монтажу кріплення на трубу гранично простий.

Інструкція виглядає наступним чином:

  • Якщо конструкція кріплення така, що він повністю не розгинається, то його спочатку слід надіти на одну з труб, що з'єднуються.
  • Потім дві труби або інші деталі з'єднуються між собою.
  • Далі кільце потрібно розташувати на місці стику двох деталей.
  • Після цього потрібно затягнути кріплення ключем або викруткою, забезпечивши тим самим надійне з'єднання деталей.

Якщо встановлюється хомут для вентиляції з саморізом, то необхідно в першу чергу зафіксувати його на стіні або стелі, після чого закріпити в ньому трубу.

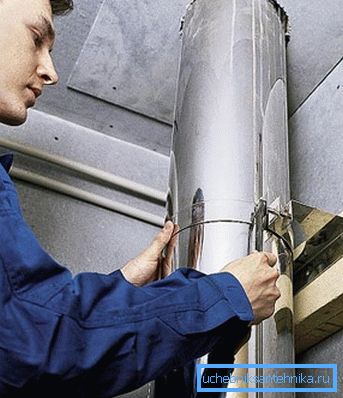

Фіксація воздуховода до стіни

Зверніть увагу! При складанні повітропроводів необхідно враховувати навантаження на елементи кріплення і розраховувати між ними відстань. Максимальна відстань не повинна перевищувати чотирьох метрів. При цьому хомут повинен щільно обжимати повітропровід, щоб запобігти його вібрацію.

Ось, мабуть, всі важливі моменти, які необхідно знати про кріпленнях для вентиляційних систем.

висновок

На перший погляд може здатися, що значення хомута в системі повітрообміну не велика. Однак, від кріплень залежить надійність монтажу, тому вибору цих виробів необхідно приділяти не менше уваги, ніж іншим елементам системи. Особливо важливо, щоб обрана конструкція відповідала поставленим перед нею завданням.

З відео в цій статті можна зачерпнути деяку додаткову інформацію з даної теми.
