Верстат для гнуття труб: як швидко і просто надати виробам

Нерідко при монтажі нової опалювальної, водопровідної системи або при їх ремонті, виникає потреба зігнути трубу під тим або іншим кутом. Везти її на завод, щоб скористатися стаціонарним верстатом - занадто накладно, та й забирає багато часу.

Нижче описана технологія гнуття труб з різних матеріалів, в побутових умовах.

Види ручних трубогибочні пристосувань

За методом роботи переносні трубогиби ля згинання труб поділяються на такі види.

конструкція машинок

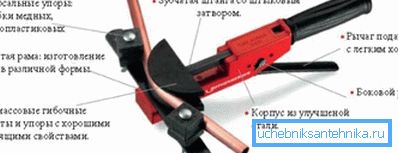

1. арбалетні аналоги. У них застосовується особлива форма (шаблон), що призначається для виробів, що мають різний перетин.
2. пружинні пристосування. При їх використанні всередину вироби вводиться пружина, яка допомагає гнути без деформацій алюмінієві, пластикові та металопластикові труби.

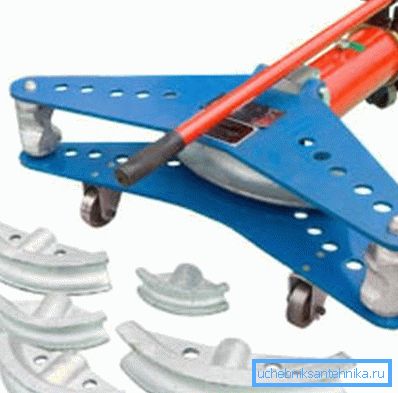

3. сегментні пристрої. Вигин в даному випадку виходить за допомогою знімних сегментів, які витягали виріб навколо себе. Верстат має набір шаблонів, призначених для створення різних радіусів.
4. Дорн для гнуття труб дозволяє обробляти тонкостінні елементи, і робити малі радіуси.

По виду приводу робляться такі пристосування.

1. М'язові (ручні) машинки використовуються для обробки труб з невеликим перетином з кольорових металів, сталі, пластика.

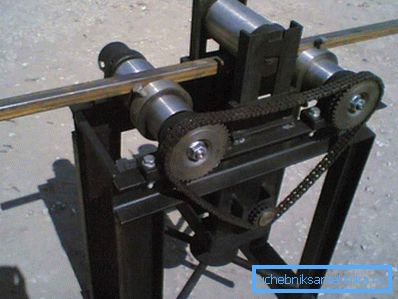

2. Гідравлічні пристосування дозволяють згинати вироби діаметром до 70/75 мм.
3. Електромеханічні аналоги гарантують точні кути і радіуси згинання труб. Підходять вони для продукції всіх діаметрів.

Зверніть увагу! Для побутових умов оптимальний ручний інструмент. Він гніт мідні, алюмінієві, сталеві, металопластикові труби, мають діаметр від 10 до 25 мм.

Як зігнути трубу ручним пристосуванням

Нижче спосіб згинання труби за допомогою сегментного пристосування.

1. Встановіть на інструменті необхідний кут повороту.
2. Затисніть його в лещата або візьміть в руки.
3. Вставте в пристосування трубу.
4. Починайте зводити його рукояті до необхідного стану елемента.

Ще більш зручний для гнуття тонких труб в холодному вигляді верстат Вольнова, названий так на честь його винахідника.

1. Вставте своїми руками елемент між роликами так, щоб одна його сторона виявилася в хомуті.
2. За допомогою рукояті скобу проверніть навколо ролика. Він не буде пересуватися, поки потрібний згин не буде отриманий.
3. Поверніть рукоять у вихідне положення.
4. Вийміть елемент.
5. У хомуті затисніть його довгу сторону.
6. Вигніть коротку сторону вироби.

Гнуття металопластикової і алюмінієвої труби

Гнути алюмопластіковие труби найчастіше доводиться для витків «теплих підлог».

При цьому слід пам'ятати, що на кожні 1/2 згинаються сантиметри мусить виходити не більше 15 °.

спеціальні пружини

М'якість металопластику та алюмінію в більшості випадків є перевагою труб. Однак іноді вона перетворюється в мінус. Наприклад, коли вироби доводиться гнути по радіусах, приблизно рівним їх перетину. Невеликий радіус загину часто призводить до зламу елемента.

Він призводить до сильного звуження перетину, а значить - прохідності труб. На ділянці зламу зовнішній і внутрішній шари вироби частково руйнуються.

Іноді це тягне за собою пошкодження армуючого шару і розрив стінки труби.

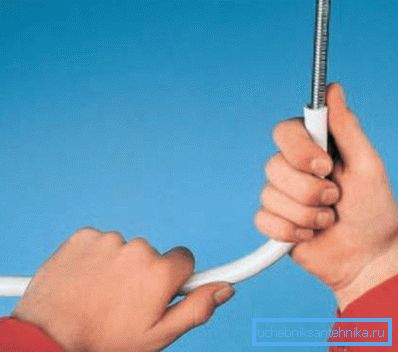

Зверніть увагу! Від описаних проблем можна позбутися, якщо буде задіяна пружина для гнучкі металопластикових труб. Це пристрій гарантує рівномірність згинання вироби, без його заломів на всьому радіусі повороту.

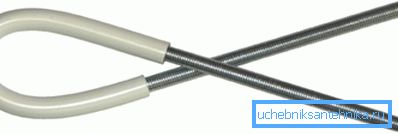

1. Пружини виробляються парно: пристосування поєднує в собі внутрішню і зовнішню частину. Для кожного діаметра труб випускається своя пара.
2. Інструкція рекомендує вибирати пружини з плоскою, а не круглої дроту. Подібне пристосування буде менше руйнувати внутрішній простір вироби з м'якого поліетилену.
3. Внутрішня частина пристосування володіє конусовидним кінцем. Це спрощує її пересування до ділянки згину. Інша сторона пружинки має петлю.
4. За неї чіпляється дріт або шнур, з їх допомогою пристосування витягується після застосування.
5. Зовнішня пружинка на одній стороні має розширення, що має вигляд воронки. Вона призначена для полегшення переміщення інструменту до ділянки згину.

Робота з пристосуванням

Труби з металопластику володіють малою жорсткістю.

Дана якість спрощує їх вигинання.

1. Здійснивши операцію згинання труби на потрібний кут, можна її трохи відвести назад. Так ви вивільните внутрішню пружинку і спокійно виймете її, не зруйнувавши полімерний внутрішній шар вироби.
2. Розташування внутрішньої частини пристосування не можна візуально перевірити. Тому слід стежити за довжиною прикріпленою до неї дроту. Даний параметр + довжина самої пружинки дорівнюватимуть потрібного відстані від торця труби до точки згину.
3. Вигинати алюмопластік слід не відразу, а за допомогою декількох погойдуються рухів. Це забезпечить те, що всередині пластик не сомнется, а розподілиться по радіусу згину рівномірно.

Згинання сталевих труб

Зігнути сталевий елемент може не тільки заводське пристосування для згинання труб.

Є й «народні» способи обробки елементів.

1. Закріпіть елемент в звичайних лещатах.
2. Розігрійте газової грілкою ділянку згину.
3. Можете починати формувати потрібний кут вироби.

Зверніть увагу! Дізнатися, чи в достатній мірі нагрілася труба, можна по її кольору. Якщо він став червоним, то прийшла пора діяти. Слід попередити, що для оцинкованої продукції метод нагріву непридатний.

Трохи про те, як вигнути профільовану трубу (квадратної, прямокутної форми) невеликого перерізу.

1. Забийте елемент піском.
2. Закрийте його торці дерев'яними кілочками.
3. Під обидві сторони труби підставте опори.
4. Починайте акуратно постукувати гумовою киянкою по центру елемента, надаючи йому необхідну форму.

Гнуття цілісних пластикових труб

Обладнання для згинання труб з пластику також можна замінити простим пристосуванням.

1. Зробіть з ДВП оправлення, щоб надати елементу необхідну форму.
2. Відшліфуйте заготовку наждачним шкіркою.
3. На формувальному апараті зробіть з силікону оболонку для пластикової деталі. Вона потрібна для фіксації труби на оправці і запобігання вироби від ушкоджень.
4. Вставте ПП або ПЕ трубу в оболонку.
5. Закріпіть її в оправці.
6. Отриману конструкцію встановіть на формувальному апараті.
7. Після нагрівання пластмаса стане м'якою і осяде на оправлення, отримавши при цьому потрібну форму.
8. Зачекайте 10/12 хвилин.
9. Вийміть з конструкції виріб і почекайте його повного остигання.

Ціна подібної точної обробки буде дуже невелика.

висновок

Засвоївши отриману інформацію, ви навчитеся гнути в побутових умовах труби. Вони можуть бути виконані з різних матеріалів і мати різний діаметр. Відео в цій статті допоможе вам розібратися в тонкощах процесу.
