Вибираємо інструмент для пайки поліпропіленових труб

Майстри-сантехніки використовують спеціальний інструмент для пайки поліпропіленових труб, який зазвичай називають паяльником і який працює від мережі 220В 50 Гц, що цілком прийнятно практично для всіх будівель виробничого та житлового типу.

Модифікація таких апаратів може відрізнятися друз від одного по потужності, розмірами, вагою і навіть зовнішнім виглядом (плоский і циліндричний), але, тим не менш, принцип зварювання залишається однаковим. Нижче ми зробимо короткий огляд деяких моделей, розглянемо основні принципи роботи з ними, а також продемонструємо вам відео в цій статті.

Паяльники та пайка поліпропілену

огляд інструменту

Примітка. Крім самого гріє агрегату, в набір для пайки поліпропіленових труб також входять спеціальні насадки різного діаметра, які відповідають стандартним перетину пропіленових труб. Такі елементи можуть бути з алюмінієвого сплаву, який також може бути з тефлоновим покриттям. Останній варіант дорожче, але при роботі з тефлоном ПП не прилипає, що полегшує роботу.

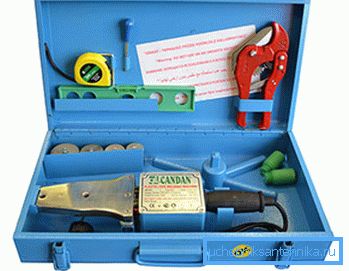

• Електричний паяльник для пайки поліпропіленових труб CANDAN СМ-06 має подвійний нагрівальний елемент, тобто два тена по 750 Вт, що дозволяє в період очікування економити електроенергію, одночасно підтримуючи інструмент в гарячому стані. На відміну від СМ-01 і СМ-03, на модифікації СМ-06 можна використовувати насадку діаметром не більше 40 мм, так як тут гріє частина кілька звужена, що в свою чергу сприяє меншому споживанню енергоресурсів.
• В комплекті разом з агрегатом поставляються 4 парні насадки на 20 мм, 25 мм, 32 мм і 40 мм, метрична рулетка, рівень, ключ для установки насадок і ножиці, а все це вкладається в металевий кейс. Терморегулятор паяльника розрахований на нагрів до 300? C, але максимальна температура використовується вкрай рідко. Агрегат може працювати від побутової електричної мережі 220В 50 Гц, оснащену з автоматичним пікетники не менше 16А.

• Паяльник CANDAN СМ-04 більше призначений для зварювання труб з поліпропілену великого перерізу, що гріє частина виконана у формі диска, де є тільки один отвір для фіксації змінною парної накладки. Модифікація СМ-04 має малу масу, що збільшує не тільки зручність транспортування, але і збільшує легкість роботи в різних положеннях, але, в той же час, це досить потужний апарат з двома нагрівальними елементами по 1000Вт кожен, що дозволяє в період очікування економити електроенергію , одночасно підтримуючи інструмент в гарячому стані.
• Діапазон температури, який виставляється терморегулятором, може коливатися від 50 ° C до 320? C - це дає можливість працювати в холодних підвалах і на вулиці у вітряну погоду. У комплектацію також входять 3 насадки на 50 мм, 63 мм і 75 мм, метрична рулетка, рівень, ключ для установки насадок і ножиці, а все це вкладається в металевий кейс. Але при необхідності інструкція дозволяє додатково придбати парні насадки на 20 мм, 25 мм, 32 мм, 40 мм, 90 мм і 110 мм - потужності паяльника буде досить

• Електричне обладнання для пайки поліпропіленових труб Eral ER-01 (LUX) використовується для зварювання поліпропіленових труб і фітингів діаметром від 16 мм до 75 мм, має загальну потужність 1500Вт, яку забезпечують два тена по 750 Вт. Гріє частина має плоску форму з трьома отворами для фіксації парних змінних насадок, а спеціальна підставка дозволяє дати фіксацію агрегату, як в горизонтальному, так і у вертикальному положенні.
• Діапазон температури, який виставляється терморегулятором, може коливатися від 50 ° C до 320? C - це дає можливість працювати в холодних підвалах і на вулиці у вітряну погоду. У комплектацію також входять 4 насадки на 20 мм, 25 мм, 32 мм і 40 мм, метрична рулетка, рівень, ключ для установки насадок і ножиці, а все це вкладається в металевий кейс. Але при необхідності є можливість додатково придбати парні насадки на 50 мм, 63 мм і 75 мм - потужності паяльника буде досить

• Електричний верстат для пайки поліпропіленових труб великого перерізу, що гріє частина виконана у формі диска, де є тільки один отвір для фіксації змінною парної накладки. Модифікація ER-03 має малу масу, що збільшує не тільки зручність транспортування, але і збільшує легкість роботи в різних положеннях, але, в той же час, це досить потужний апарат з двома нагрівальними елементами по 1000Вт кожен, що дозволяє в період очікування економити електроенергію , одночасно підтримуючи інструмент в гарячому стані.
• Діапазон температури, який виставляється терморегулятором, може коливатися від 50 ° C до 320? C - це дає можливість працювати в холодних підвалах і на вулиці у вітряну погоду. У комплектацію також входять 3 насадки на 50 мм, 63 мм і 75 мм, метрична рулетка, рівень, ключ для установки насадок і ножиці, а все це вкладається в металевий кейс. Але при необхідності модифікація дозволяє додатково придбати парні насадки на 20 мм, 25 мм, 32 мм, 40 мм, 90 мм, 110 мм і 125 мм - потужності паяльника буде досить

• Електричний прилад для пайки поліпропіленових труб STURM TW-7218 дещо відрізняється від мечоподібних паяльників своєї циліндричної формою, хоча має той же періодичний тип нагріву з максимальною температурою 300? C. Потужність даного апарату складає 1880Вт, що дозволяє йому працювати від побутової електричної мережі 220В 50Гц, яка охороняється автоматом на 16А. непарні насадки, які поставляються в комплекті від заводу-виготовлювача, мають тефлонове покриття, від чого ціна, природно, збільшується.
• Час нагріву непарної насадки на циліндрі становить 10 хвилин при кімнатній температурі. В металевому кейсі, крім самого паяльника з підставкою, також укомплектовані 3 непарних насадки на 20 мм, 25 мм і 32 мм, шестигранний гайковий ключ і викрутка.

зварювання труб

Для різної температури водопроводу використовують різні поліпропіленові труби, де для холодної води використовують цельностенную трубу, для ГВП практикують PPR з алюмінієвим армуванням, а ось для опалення в якості армуючого шару вибирають скловолокно.

Вважається, що PPR з алюмінієм витримує без деформації температуру води до 90 C, а ось PPR зі скловолокном - до 150C, але і в ГВП та в опаленні рідина зазвичай не нагрівається більше 80-85 C. Тому, як гарячого варіанту зазвичай використовують PPR з алюмінієм. (Див. Також статтю Поліпропіленові каналізаційні труби: особливості.)

Армуючий шар може бути розташований посередині поліпропіленової стінки, але може також розташовуватися і ближче до верху - виходить, що гріє насадка зніме PPR, оголивши фольгу, а це знизить якість стику. Щоб уникнути такої проблеми використовується обрізний шайвер, яким очищають кінець від алюмінієвої фольги, але краще вибирати труби з центральним армуванням - це економить час.

Примітка. Більшість майстрів воліють працювати трубою з алюмінієвою фольгою, використовуючи її також і для холодної води, так як у гарячого PPR більш товсті стінки.

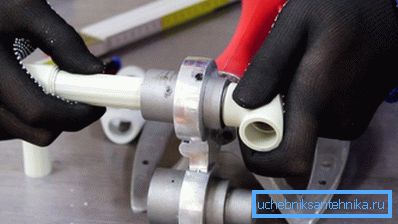

На верхньому фото ви бачите етапи зварювання поліпропіленової труби паяльником, але кожен з моментів вимагає певного часу. Так, утримання труби і фітинга на гарячій насадки повинно тривати 5-10 секунд і такий же час слід утримувати в руках з'єднаний вузол, щоб пайка змогла охолонути.

висновок

На парних і непарних насадках немає обмежувачів, тому, глибина входження труби і фітинга регулюється своїми руками і повинна бути не більше 15 мм. В іншому випадку кінець буде впиратися в перегородку фитинга, що зробить прохідність трубопроводу нижче.
