Відводи для вентиляції: основні різновиди та їх відмінні

При установці витяжки для кухні з відведенням в вентиляцію, крім самого агрегату, застосовується повітропровід, який в свою чергу з'єднує витяжку з вентиляційною шахтою. Повітропровід формується з прямокутних або круглих труб і фасонних елементів, які дозволяють змінити напрямок траси.

За аналогічним принципом будуються системи вентиляції промислового призначення, де, відповідно до конструкційними і особливостями будівельного об'єкта, прямі труби перемежовуються з фасонними елементами, які дозволяють змінювати напрямок траси під потрібним кутом.

У цій статті ми розповімо про основні різновиди фасонних елементів, які використовуються для зміни напрямку воздуховода.

Конструктивні особливості

Відвід (коліно) - це початковий елемент в складі повітропроводів, який дозволяє змінити своїми руками хід вентиляційної системи. Сучасні відводи, представлені в продажу, являють собою вироби, виготовлені із застосуванням різних матеріалів, включаючи чорну сталь, нержавіючу або оцинковану сталь, пластик (для монтажу побутових витяжок) і т.д.

Окремий різновид колін в силу конструктивних особливостей, використовується не як з'єднувальні елементи при побудові повітропроводів, а як промислові зовнішні бічні викиди. У таких елементах встановлюються спеціальні загороджувальні стінки або перфолист, які перешкоджають проникненню всередину труб сміття і сторонніх включень.

Важливо: Площа вентиляційних відводів - це важливий параметр, який потрібно врахувати при виборі вироби.

Площа в даному випадку визначається за формулою Sc = L х 2,778 / V.

• Sc - розрахункова площа,
• L - це витрата проходить по трубі повітря,
• V - це швидкість, з якою повітря рухається по вентиляції,
• 2,778 - це коефіцієнт, відповідно до якого узгоджуються разномерной (наприклад, метри й сантиметри).

Класифікація відповідно до типу виробничих матеріалів

Виходячи з типу застосованого виробничого матеріалу, коліна, використовувані при побудові вентиляційних систем, підрозділяються на наступні модифікації:

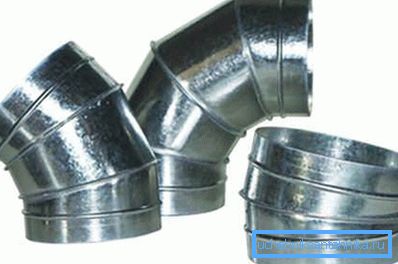

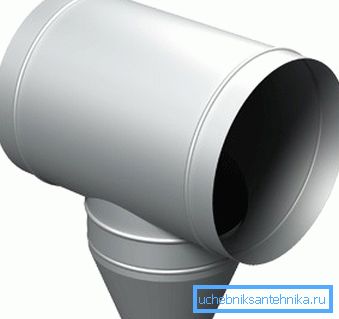

• Оцинковані вентиляційні відводи - виготовляються з чорної сталі, покритої тонким шаром цинку. Асортимент продукції представлений модифікаціями, використовуваними при побудові промислових і побутових систем.

Головною перевагою цих виробів є доступна ціна в поєднанні зі стійкістю до корозії.

• Модифікації з нержавіючої сталі застосовуються рідко, так як ціна їх висока, а вага надає істотне навантаження на поверхню стін або перекриттів. Як правило, вироби з нержавійки виробляються з малим діаметром і застосовуються виключно при формуванні побутових вентиляційних систем.
• Коліна з чорної сталі популярні при побудові промислових повітропроводів. Актуальність цих виробів пояснюється низькою вартістю. Застосування таких модифікацій не рекомендується при побудові систем розрахованих на відведення повітря з надлишковою вологістю.

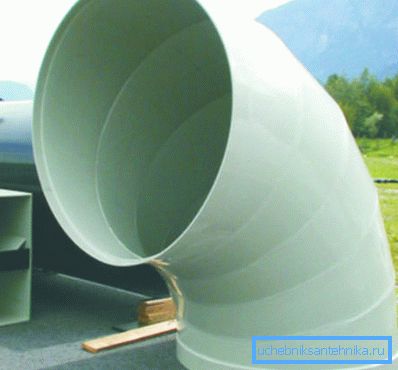

• Пластикові модифікації виготовляються з полімерних матеріалів, стійких до механічних навантажень і деформацій. Вироби використовуються тільки при виготовленні побутової вентиляції.

Решта критеріїв вибору

Після того як ми визначилися з тим, з яких виробничих матеріалів виготовляються вентиляційні коліна, розглянемо решту критерії, відповідно до яких визначається інструкція вибору відповідної модифікації.

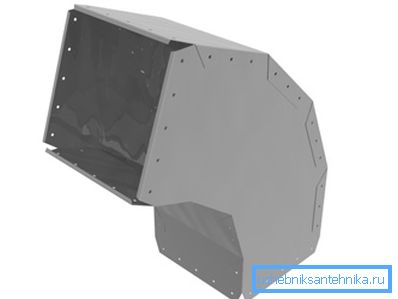

• У відповідність з конфігурацією поперечного перерізу розрізняються круглі і прямокутні вироби. Безпосередньо на продуктивності системи форма перетину жодним чином не позначається. Вибір конфігурації перетину, найчастіше, мотивований формою витяжного отвору на використовуваному вентиляційному обладнанні.

Важливо: Різницю в конфігурації перетинів можна компенсувати застосуванням спеціальних перехідників. Але потрібно пам'ятати про те, що використання перехідників знижує аеродинамічної воздуховода і негативно позначається на продуктивності системи в цілому.

• Металеві вироби можуть бути виготовлені зі сталі з товщиною листа від 0,55 до 8 мм.

При складанні побутових систем застосовуються коліна з найтоншою листової сталі, вага якої не зробить механічного впливу на стіну або покриття, на яких кріпиться вентиляційний повітропровід. При складанні промислових систем застосовуються вироби, виготовлені з товстої листової сталі.

Це пояснюється тим, що при великому діаметрі воздуховода тільки за рахунок збільшеної товщини стінок можна зберегти конфігурацію поперечного перерізу.

• Відповідно до типу сполуки розрізняються коліна фланцевого типу (застосовуються при складанні промислових систем) або модифікації ніпельного типу, де для досягнення потрібної герметичності застосовується ущільнювальна гумка.

Модифікації з ніпельним з'єднанням характеризуються простотою і стислими термінами проведення монтажу. Але такі коліна використовуються лише в системах побутового типу, де продуктивність подачі повітря невисока.

• У відповідності до кута повороту розрізняються модифікації, розраховані на 45 і 90 градусів. Втім, за бажанням замовника можуть бути виготовлені відводи, кут яких підібраний відповідно до тими чи іншими особливостями будівельного об'єкта, де проводиться монтаж.

Важливо: Радіус повороту - це характеристика, властива коліну з круглим перетином. У стандартних виробах радіус повороту дорівнює діаметру перетину. При необхідності цей параметр може бути змінений відповідно до потреб замовника.

Чи можна обійтися без складання воздуховода

Якщо конфігурація приміщення не передбачає можливості проведення воздуховода назовні або у вентиляційну шахту, можуть бути застосовані витяжки без відведення в вентиляцію.

В основі таких пристроїв застосовані абсорбція фільтри, які вбирають і акумулюють в собі неприємні запахи. Витяжки для кухні без відведення в вентиляцію, дозволять відмовитися від монтажу воздуховода. Але фільтри, у міру наповнення, необхідно міняти, інакше їх працездатність знижується.

висновок

Тепер ми знаємо, яка інструкція вибору відводів для збірки воздуховода і можемо підібрати ті компоненти, з якими вентиляція буде відрізнятися завидною продуктивністю (див.також статтю Калорифери для вентиляції: види, монтаж, розрахунок).

Більше корисної інформації можна знайти, подивившись відео в цій статті.
