Використовуємо апарат для зварювання поліпропіленових труб

Якщо не прив'язуватися до виробника, то на питання, який вибрати апарат для зварювання поліпропіленових труб, можна відповісти одним словом - професійний, це такий паяльник, де передбачено наявність терморегулятора і в комплекті є насадки з тефлоновим покриттям.

Але, знову-таки, такий інструмент коштує досить дорого (багато що залежить від бренду) і навіть дуже хороші майстри часом обходяться звичайними насадками, так як це жодним чином не впливає на кінцевий результат. Але ми поговоримо про це трохи докладніше, щоб ви самі змогли зробити вибір, а також запропонуємо вашій увазі тематичну демонстрацію відео в цій статті.

Сварка поліпропіленових труб

Огляд паяльників і насадок

Примітка. У комплекті з паяльником зазвичай поставляються від 3-ох і більше насадок, призначених під різні розміри труб. Мінімальний набір складається з двох або трьох наконечників для поліпропілену 20 мм, 25 мм і 32 мм, але найчастіше їх буває більше. Також бувають насадки для труб із зовнішнім діаметром 16 мм.

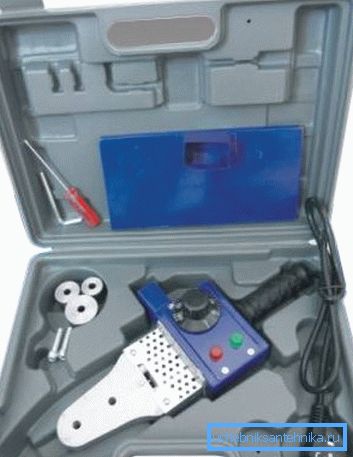

• Електричний апарат для пайки поліпропіленових труб ТЕМП ППТ-1200 має періодичний тип нагріву, тобто, температура гріючої, носової частини агрегату регулюється терморегулятором, де максимальний нагрів 300? C. Потужність паяльника 1200Вт, що цілком підходить для домашньої розводки з автоматичним запобіжником на 16А. Насадки, які поставляються в комплекті, звичайні, без тефлонового покриття.
• Устаткування працює від мережі 220В і нагрівається до потрібної межі, приблизно, за 10 хвилин, якщо навколишня температура повітря не менше 18-22? C. У комплект також входить шестигранний гайковий ключ (для фіксації насадок), викрутка і 3 насадки, що поставляється в металевому кейсі.

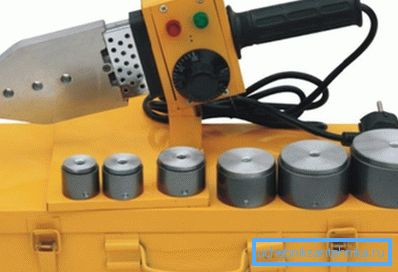

• Електричний агрегат для зварювання поліпропілену ПРОТОН ППТ-1200 має періодичний тип нагріву, тобто, температура гріючої, носової частини агрегату регулюється терморегулятором, де максимальний нагрів 300? C. Потужність паяльника 1200Вт, що цілком підходить для домашньої розводки з автоматичним запобіжником на 16А. Насадки, які поставляються в комплекті, звичайні, без тефлонового покриття, але їх кількість збільшено тут до 6 штук.
• Устаткування працює від мережі 220В і нагрівається до потрібної межі, приблизно, за 10 хвилин, якщо навколишня температура повітря не менше 18-22? C. У комплект також входить шестигранний гайковий ключ (для фіксації насадок), викрутка і 6 насадок (20, 25, 32, 40, 63 мм), що поставляється в металевому кейсі.

• Електричний паяльний апарат для поліпропіленових труб FORTE WP-6318 має періодичний тип нагріву, тобто, температура гріючої, носової частини агрегату регулюється терморегулятором, де максимальний нагрів 300? C. Потужність паяльника 1800Вт, що цілком підходить для домашньої розводки з автоматичним запобіжником на 16А. Насадки, які поставляються в комплекті, звичайні, без тефлонового покриття, кількість - 3 штуки.
• Устаткування працює від мережі 220В і нагрівається до потрібної межі, приблизно, за 15 хвилин, якщо навколишня температура повітря не менше 18-22? C. У комплект також входить шестигранний гайковий ключ (для фіксації насадок), викрутка і 3 насадки, що поставляється в металевому кейсі. Маса всього обладнання 4000г.

• Бюджетний варіант апарату зварювального апарату, це BRIGADIER 86-001, який має періодичний тип нагріву, тобто, температура гріючої, носової частини агрегату регулюється терморегулятором, де максимальний нагрів 300? C. Потужність паяльника всього 800Вт, що цілком підходить для домашньої розводки з автоматичним запобіжником на 16А. Насадки, які поставляються в комплекті, звичайні, без тефлонового покриття, кількість - 3 штуки.
• Устаткування працює від мережі 220В і нагрівається до потрібної межі, приблизно, за 15 хвилин, якщо навколишня температура повітря не менше 18-22? C. У комплект також входить шестигранний гайковий ключ (для фіксації насадок), викрутка і 3 насадки (20, 25, 32 мм), що поставляється в металевому кейсі.

• Електричний апарат для зварювання труб з поліпропілену STURM TW-7218 має періодичний тип нагріву, тобто, температура гріючої, носової частини агрегату регулюється терморегулятором, де максимальний нагрів 300? C. Потужність паяльника 1800Вт, що цілком підходить для домашньої розводки з автоматичним запобіжником на 16А. Насадки, які поставляються в комплекті, мають тефлонове покриття.
• Устаткування працює від мережі 220В і нагрівається до потрібної межі, приблизно, за 10 хвилин, якщо навколишня температура повітря не менше 18-22? C. У комплект також входить шестигранний гайковий викрутка і 3 насадки (20, 25, 32 мм), що поставляється в металевому кейсі. Маса комплекту всього 1100г.

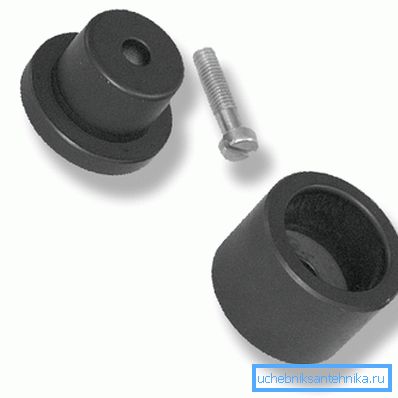

• Насадка такого типу, що ви бачите на верхній фотографії, виконана з алюмінієвого сплаву і має високоякісне тефлонове покриття для робочої поверхні, що дозволяє не прилипати поліпропілену (PPR) до поверхні і не горіти, що супроводжується запахом. Парні наконечники застосовуються для поліфузіонной пайки і використовуються разом з плоскими типами паяльників.

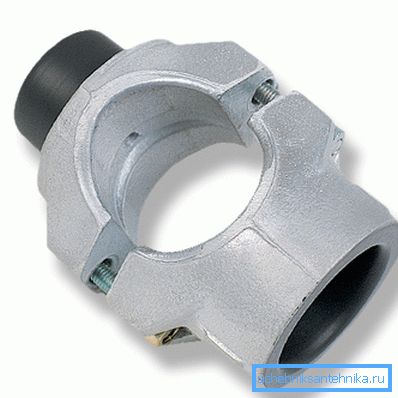

• Насадка такого типу, що ви бачите на верхньому фото, виконана з алюмінієвого сплаву і має високоякісне тефлонове покриття для робочої поверхні, що дозволяє не прилипати поліпропілену (PPR) до поверхні і не горіти, що супроводжується запахом. Непарні наконечники застосовуються для поліфузіонной пайки і використовуються разом з паяльником, у якого стрижень має форму циліндра.

паєчний роботи

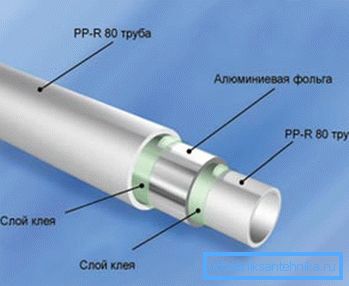

Незалежно від того, яким ви будете користуватися паяльником, в першу чергу, вам потрібно підготувати для роботи труби і фітинги, очистивши їх від пилу, бруду і жиру, а також, якщо на них потрапила вода, то їх слід протерти або просушити. Крім того, вам слід визначитися з типом поліпропіленової труби, яка може бути армованої (гарячої) або цельностенной (холодної).

Примітка. В якості армуючого шару може використовуватися алюмінієва фольга або скловолокно і, хоча ціна другого варіанту вище, а також за інструкцією такий PPR повинен витримувати до 150? C (з фольгою до 90? C), великої різниці з технологічної точки зору не існує.

Вся справа в тому, система опалення або гарячого водопостачання дуже рідко має носій з температурою вище 80 ?, а якщо таке і трапляється, то на нетривалий період і труба не встигає деформуватися, але ж головне призначення армування полягає саме в цьому захисті.

Основна відмінність гарячих труб полягає в тому, наскільки близько знаходиться армуючий шар від поверхні - якщо близько, то поліпропілен при зварюванні буде зніматися, оголюючи фольгу, отже, якість з'єднання погіршиться.

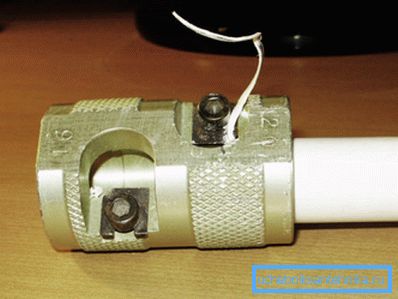

Тому, інструкція по паєчний робіт рекомендує знімати цей шар, але ножем це робити вкрай незручно і для цього використовують спеціальне обрізні пристрій для зачистки, яке також називається шайвером. Ви просто провертаєте шайвер по кінця труби, зменшуючи її зовнішній діаметр, одночасно знімаючи фольгу і оголюючи нижній шар поліпропілену.

Примітка. Практично всі майстри, які займаються монтажем сантехніки та опалення, намагаються уникати PPR з близько розташованої фольгою. Обробка кінця шайвером забирає на кожному стику певний час, тим більше що виробляти зачистку на коротких шматках дуже незручно, а часом - просто неможливо.

Щоб при стикуванні фітінг припаявся рівно, під кутом 45? і його поворот точно відповідав призначенню, потрібно зробити розмітку і для цього на трубі і фітингу досить поставити маркером або олівцем мітки, які повинні співпасти при з'єднанні. Крім того, розмітка потрібна при різанні PPR по довжині, а також для позначення глибини, на яку труба буде занурюватися в гарячу насадку.

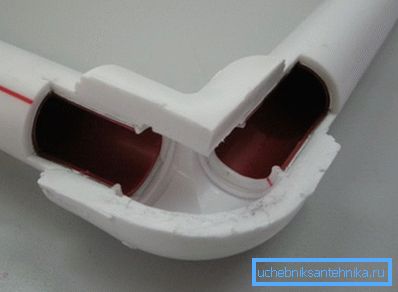

Існує реальна небезпека, що при пайку внутрішній діаметр з'єднання буде зменшений, що призведе до зменшення прохідності водопроводу або взагалі до її втрати. А трапляється це через те, що кінець занадто глибоко заходить в гарячу насадку і потім, коли його заганяють в розтруб фітинга, він теж проходить далі, ніж потрібно, але так як він гарячий, то починає розплющуватися, створюючи затор.

Тому, при розігріві краю труби будьте дуже уважні - її кінець повинен входити в гарячу насадку не більше ніж на 10-15 мм - так повністю збережеться прохідність трубопроводу.

На регуляторі паяльника, як правило, максимальна позначка перемикача стоїть на 300? C і такої температури досить, щоб працювати навіть при невеликому морозі, але це зовсім не означає, що цей параметр повинен бути постійним режимом.

Орієнтуватися слід на кімнатну температуру приміщення - 19-22? C і в таких випадках регулювальна ручка перемикача повинна стояти на позначці 280? C, ну, а якщо ви працюєте влітку і в приміщенні спека, то переведіть ручку на 270? C.

Такі режими найбільш оптимальні для роботи при зварюванні PPR і положенням на 300? C слід користуватися лише в холодному приміщенні або на вулиці, в холодну пору року, а також у вітряну погоду.

Тепер приступимо до зварювання труби з фитингом (вони обов'язково повинні збігатися по діаметру) і після заготовки та розмітки матеріалу нагріваємо апарат, який, в залежності від моделі, буде набирати потрібний температурний режим від 10 до 15 хвилин.

Насадку слід закріпити ще до того, як ви включили паяльник в мережу - в холодному стані це зробити набагато зручніше, а якщо вам доведеться працювати з різними діаметрами труб (через редукційні фітинги), то слід зафіксувати обидві насадки одночасно - все марки і типи зварювальних агрегатів на це розраховані.

Якщо є можливість, то роботу зручніше за все виконувати, сидячи на маленькій лавочці, наступивши на підставку паяльника ногами, щоб сам апарат не рухався, але це можливо тільки при складанні окремих блоків - в подальшому такі роботи доведеться проводити у висячому положенні.

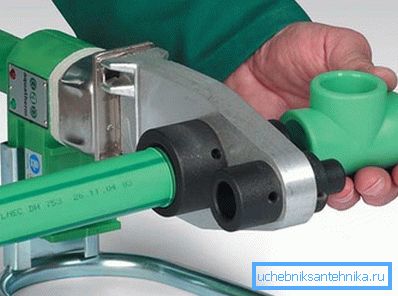

Отже, насаджує на насадку з однієї бік трубу, а з іншого фітінг і дотискати їх до потрібної глибини, після чого витримуєте в цьому положенні 5-6 секунд, щоб поліпропілен добре прогрілося. Потім знімаєте обидві сторони одночасно і не зволікаючи, стикуете їх в потрібне положення, орієнтуючись по поставленим заздалегідь мітках, і знову витримуєте 5-6 секунд в нерухомому положенні.

Монтаж водопроводу набагато зручніше проводити окремими блоками, які зварюються окремо, як це видно на верхній фотографії, після чого їх споюють в єдину систему.

Завдяки тому, що сам паяльник досить легкий, в середньому - 1,5-2кг, з такою роботою може впоратися одна людина, утримуючи в одній руці апарат, а в іншій - зварений блок. Але для з'єднання громіздких блоків потрібен певний досвід, тому, слід обмежувати їх розміри, у всякому разі, на перших порах.

висновок

Для того щоб розрізати поліпропіленову трубу своїми руками, використовують спеціальні ножиці (це також можна зробити ножівкою по металу, але після неї залишаються задирки). Якість ножиць теж має не останнє значення - хороша гільйотина робить рівний зріз, але якщо у неї є люфт або вона вигнута, то цього не відбудеться (див.також статтю Поліпропіленові труби для водопроводу в будинку).
