Гідрозатвор для каналізації: цілі застосування, види,

Навіщо потрібен гідравлічний затвор? Що являють собою пляшковий або сухий гідрозатвор для каналізації? З якими проблемами, що впливають на функціональність гідравлічних затворів, може зіткнутися власник будинку або квартири? Давайте розбиратися.

Навіщо це потрібно

Для чого потрібен каналізаційний гідрозатвор?

Для того, щоб повітряні маси не могли вільно переміщатися між стічної системою і житловим або виробничим приміщенням. (Див. Також статтю Повітряний клапан для каналізації: особливості.)

У будь-якому стояку неминуче створюється тяга; теплі вологі випаровування, метан та інші продукти біологічного розкладання органічних складових стоків піднімаються вгору.

Чим пахне, як говорила незабутня телезірка, ось це ось все - думається, можна не пояснювати.

Зверніть увагу: деякі види затворів поєднують дві функції. Вони перешкоджають попаданню в приміщення запахів і перекривають дорогу стоків з каналізації при засмічення.

Як це працює

Затвори можна розділити на власне гідравлічні і сухі. У чому різниця - можна зрозуміти інтуїтивно.

водяні

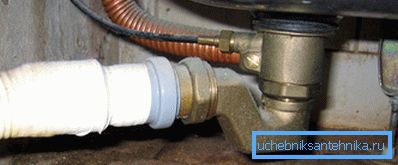

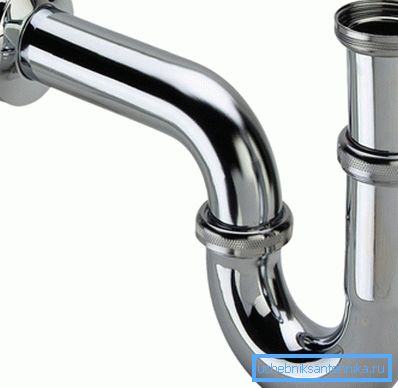

Як працює водяний, або гідравлічний затвор в каналізації - легко здогадатися з його назви. По суті, це просто ділянку стічної системи, прокладений з контр-уклону; постійно стоїть в ньому вода перешкоджає руху газів.

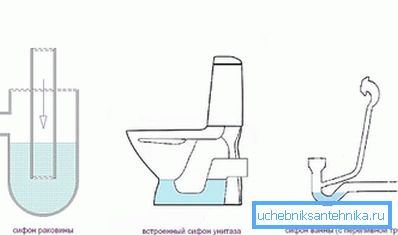

Залежно від конфігурації можна виділити два видів затворів:

сухий

На відміну від водяних, сухий затвор не потребує воді для того, щоб запобігти потраплянню газів в приміщення. По суті, він являє собою герметично закривається зворотний клапан (вище, якщо пам'ятаєте, ми згадували про можливість виконання затвором двох функцій). Тиск водяного стовпа відкриває цей клапан; як тільки стічні води припиняють надходити - він закривається.

Що застосовуються конструктивні рішення можуть використовувати різні фізичні принципи.

Наведемо кілька прикладів:

• Підпружинена мембрана повертається у вихідне положення за рахунок пружності нержавіючої пружини. Ціна таких пристроїв невелика, але невелика і їх надійність.

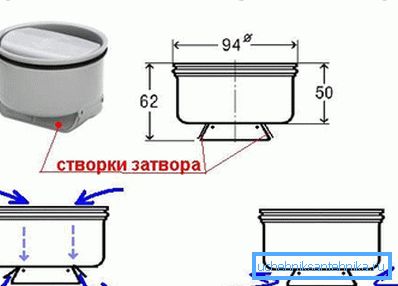

• Маятниковий затвор утримується в робочому положенні власною вагою.

• Деякі каналізаційні трапи з гідрозатворів використовують поплавкову схему роботи - щось середнє між водяним і сухим затворами. Вони ідеальні для душових, які використовуються з тривалими перервами.

Власне затвор являє собою склянку з циліндричним випуском в середині, який зазвичай завдяки наявності додаткового коліна після нього залитий водою; над випуском в склянці плаває поплавець. При тривалому простої вода пересихає; гумовий поплавок сідає в випуск і надійно перекриває рух газів.

Проблеми і рішення

Зрозуміти, що гідравлічний затвор перестав працювати, нескладно: запах каналізації в квартирі ні з чим не сплутаєш.

Що може бути причиною непрацездатності настільки простих конструкцій?

випаровування води

Найпростіший і очевидний випадок: стояла в коліні вода випарувалася при тривалій відсутності стоків. Якщо стійкий аромат каналізації зустрічає вас при поверненні з відпустки - швидше за все, саме це і сталося.

Проблема вирішиться сама собою - достатньо скористатися відповідним сантехнічним приладом за прямим призначенням.

Зрив водяного затвора

Під цим туманним визначенням ховається дуже простий з точки зору фізики процес: різке падіння тиску в каналізації буквально висмоктала воду з сифона під раковиною або з чаші унітазу. Чому це відбувається?

При зливі великої кількості води (так званому залповому скиданні) нерідко виникає ситуація, коли потік води заповнює весь стояк. Зрозуміло, що перед потоком утворюється фронт повітря високого тиску; позаду нього створюється розрідження.

Зауважте: в штатному режимі каналізація прекрасно пристосована до таких ситуацій. Для підсосу повітря служать фанові відводи - труби, що відкриваються безпосередньо на вулицю. Так, типовий каналізаційний стояк відкривається на дах багатоквартирного будинку.

Однак можливі два сценарії, коли робота фанових труб порушується.

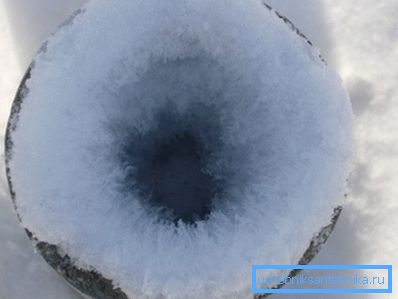

1. У морозні зими стояки просто замерзають вище рівня покрівлі. Вологі випаровування утворюють лід, який згодом зменшує просвіт труби до нуля.

1. Мешканці верхніх поверхів в процесі ремонту нерідко повністю демонтують невикористаний, на їхню думку, стояк вище трійника.

Що робити в кожному з цих випадків?

1. Усунути своїми руками крижану пробку найлегше, просто-напросто виливши в стояк відро гарячої води. Надалі стояк утеплюється зовні пенопластовой шкаралупою, мінватою або будь-яким іншим матеріалом.

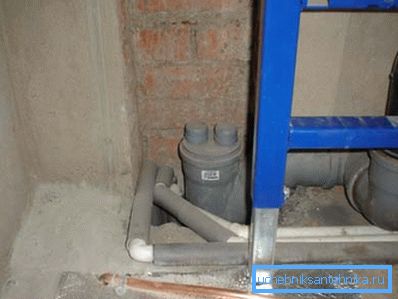

2. Замість демонтованого фанів стояка може бути встановлений вакуумний клапан - нескладний пристрій, яке пропускає повітря в стояк при падінні тиску в ньому, але блокує рух газів в зворотному напрямку. Інструкція по його монтажу гранично проста: клапан вставляється в верхній відведення трійника; герметичність забезпечується гумовим ущільнювачем. (Див. Також статтю Труби для внутрішньої каналізації: особливості.)

вапняні відкладення

Загальна хвороба всіх сухих затворів - відкладення на ущільнювальної гумовій прокладці. Вони змиваються з використанням будь-якого слабкого розчину кислоти або лугу.

висновок

Сподіваємося, що наш матеріал допоможе читачеві у виборі і ремонті домашньої сантехніки. Додаткову інформацію про те, як може бути влаштований гідрозатвор для каналізації, можна знайти в відео в цій статті. Успіхів!
