Як виконується внутрішня каналізація своїми руками в

Кожен господар намагається облаштувати свій будинок максимально комфортно. Але, говорити про повноцінний комфорт житла, якщо в ньому відсутня каналізація, годі й говорити. Тому пристрій даної системи є вкрай важливим моментом, з яким необхідно приділити особливу увагу.

У даній статті ми докладно розглянемо, як виконується внутрішня каналізація в приватному будинку.

Загальні відомості

В першу чергу слід сказати, що всі роботи по організації в будинку каналізації зводяться до наступних робіт:

• Облаштування зовнішньої каналізації - до неї відноситься все, що розташоване за межами будинку. Це трубопровід і септик або вигрібна яма. У разі наявності централізованої каналізації, роботи сильно спрощуються.
• Облаштування внутрішньої каналізації - до цих робіт відноситься монтаж стояка, фанової труби і розводки до санвузлів. В першу чергу слід зайнятися облаштуванням саме внутрішньої системи.

Звичайно, для спорудження системи можна звернутися за допомогою до фахівців, проте, якщо виконати цю роботу самостійно, то можна істотно заощадити фінанси. В цьому немає нічого надскладного, єдине, необхідно строго дотримуватися певних правил і вимог, які пред'являються до подібних монтажних робіт.

Схема каналізаційної системи повинна відповідати плануванні будинку. Правда, ще при його плануванні бажано компактно розташувати приміщення, до яких буде здійснено підведення води і відведення стоків.

До таких приміщень належать:

• кухні;
• Ванні кімнати;
• санвузли;
• Пральні та ін.

Компактне розташування цих кімнат дозволить спростити роботу з монтажу системи. Найкращий варіант планування - коли всі сантехнічні прилади можуть бути прив'язані до одного колектора, через який буде здійснюватися відтік стоків в септик, вигрібну яму або центральну каналізацію.

У разі, коли будинок великий і в ньому передбачено декілька приміщень з підведенням води і відведенням стоків, розташованих в різних частинах будівлі, фахівці рекомендують використовувати каналізаційну систему з декількома септиками або вигрібні ями. Крім того, якщо будинок має два і більше поверхів, необхідно встановити стояки.

Внутрішня каналізація

діаметри трубопроводу

Для кожного будинку потрібна індивідуальна схема каналізації. Однак, існують деякі загальні стандарти. В першу чергу вони стосуються труб:

Порада! Найдоцільніше для облаштування каналізації використовувати ПВХ труби, так як на них невисока ціна, вони довговічні і більш надійні, ніж чавунні. Крім того, монтувати такий трубопровід значно простіше.

Схема каналізаційної системи

Починати облаштування каналізації своїми руками слід з визначення місця розташування стояка або колектора. Потім від стояка виконується схема подальшої розводки. Однак, попередньо слід ознайомитися з особливостями виконання каналізаційних схем.

Надалі по підготовленій схемі можна виконати розрахунок матеріалів і сантехнічного обладнання, що обов'язково знадобиться для облаштування каналізації.

Схему можна виконати на звичайному листку зошита в клітинку або міліметрівці. При цьому знадобиться лінійка, рулетка і олівець.

Схема внутрішньої каналізації в приватному будинку виконується у такому порядку:

• В першу чергу необхідно скласти план будинку в масштабі. Якщо невідомі розміри будинку, то попередньо доведеться пройтися по ньому з рулеткою і зняти заміри.
• Далі потрібно, як уже було сказано вище, визначитися з місцем розташування стояків.
• Після цього, на підготовленому плані необхідно позначити точки розташування сантехнічних приладів і способи їх підключення.
• Далі треба відзначити розташування труб, які будуть з'єднувати стояк з сантехнічними приладами. Також на схемі позначаються всі з'єднувальні елементи, до яких відносяться відводи, трійники та інші деталі трубопроводу.
• Всі перераховані вище дії потрібно виконати для кожного поверху.
• На завершення роботи потрібно порахувати загальну довжину каналізаційного трубопроводу.
• При виконанні внутрішньої схеми, відразу можна виконати і зовнішню, до якої відноситься трубопровід, що йде від випуску до станції глибокого очищення або вигрібної ями. При цьому необхідно враховувати всі норми існуючих Сніпов.

На цьому процес виконання схеми завершено.

монтаж

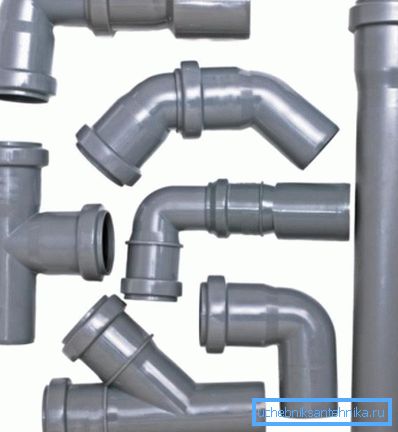

Мабуть, найбільшу складність пристрій внутрішньобудинкової каналізації викликає на етапі розведення і прокладки труб. Як вже говорилося вище, найпростіший варіант, використовувати для каналізації ПВХ або ПП труби. Останнім часом існує великий асортимент даної продукції, тому не важко підібрати для труб коліна, трійники та інші деталі.

Порада! Якщо проводити роботи ви вирішили виконувати самостійно, слід покликати кого-небудь на допомогу, так як в поодинці процес займе набагато більше часу, до того ж це позначиться на якості монтажу.

Інструкція по монтажу системи виглядає наступним чином:

• Починати роботу слід із збірки стояка. Найкраще встановлювати стояк в туалеті, так як розмір труби, яка буде з'єднувати унітаз зі стояком, становить 100 мм. Для міцності і надійності, стояк можна прикріпити до стіни за допомогою монтажних хомутів, однак, нерідко в стіні роблять спеціальні канали або мають у своєму розпорядженні стояк в коробі.
• Місця з'єднання трубопроводу слід промащувати спеціальним сантехнічним герметиком. Для з'єднання труб із стояком необхідно використовувати косі трійники. Всі місця з'єднань слід додатково обробити спеціальним сантехнічним герметиком.
• У місцях, де труби проходять через стіну або перекриття, фахівці рекомендують використовувати гільзу.

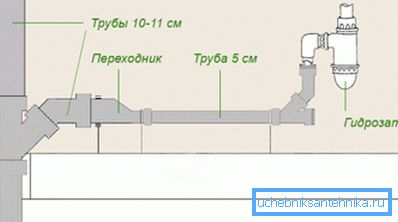

• У місцях з'єднання різних за діаметром труб слід використовувати спеціальні перехідники.
• У місцях перетину труби з раковини, душа та ванної необхідно використовувати колекторних трубу діаметр не менше 100-110 мм.
• При підключенні сантехнічних приладів до каналізації необхідно виконати гідрозатвори, які не допустять проникнення в приміщення неприємних запахів.

Зверніть увагу! На кожному стояку необхідно встановлювати спеціальний трійник, який дозволить у разі потреби виконувати чистку засмічення. Щоб в майбутньому не виникло проблем з прочищенням каналізації, трійник слід встановлювати після кожного повороту системи.

При монтажі системи необхідно пам'ятати про нахил трубопроводу. У безнапірної системі кут нахилу, відповідно до СНиП, залежить від його діаметра:

Для забезпечення необхідного ухилу, різні точки трубопроводу слід розташовувати на різній висоті.

Порада! При монтажі труб, необхідно перевірити герметичність системи, заливши в неї чисту воду. Тільки після подібної перевірки допускається повноцінна експлуатація внутрішньобудинкової системи каналізації.

монтаж випуску

При монтажі системи фахівці рекомендують починати роботу з випуску, що дозволить запобігти невідповідність внутрішньої і зовнішньої каналізації. Випуском називають прикордонну частина системи, яка з'єднує внутрішню каналізацію з зовнішньої.

Випуск потрібно встановлювати на глибині нижче промерзання грунту. Відповідно, виходити випускна труба повинна через фундамент. Для різних регіонів глибина промерзання грунту може бути різною.

Якщо з якихось причин немає можливості розташувати трубу на такій глибині, можна виконати її монтаж і вище, але, в цьому випадку її необхідно добре теплоізолювати, щоб в зимову пору вона не промерзла. Якщо цього не зробити, то каналізацією ви зможете скористатися тільки навесні, коли система відтане.

Якщо при зведенні будинку будівельники не потурбувалися про отвір для вивідний труби, доведеться пробити його самостійно. Для цих цілей застосовують метод алмазного буріння.

Зверніть увагу! Діаметр випускної труби повинен бути не менше діаметра стояка.

Після виконання отвори, в нього заводиться труба з одягненою гільзою, тобто ще однією трубою більшого діаметру. З кожного боку фундаменту, гільза повинна виступати на 15 см або навіть більше.

Монтаж фанової труби

Щоб для будинків каналізація працювала як належить, необхідно встановити фанову трубу.

Вона потрібна з наступних причин:

• Вирівнює всередині системи атмосферний тиск, що дозволяє запобігти розрядження повітря і гідравлічні удари.
• Збільшує довговічність каналізаційної системи.
• Забезпечує ефективну роботу септика.

Фанова труба, це, по суті, продовження стояка, яке виводиться за межі даху. Треба сказати, що деякі майстри об'єднують фанову трубу з димоходом. Однак, фахівці не рекомендують цього робити.

висновок

Монтаж внутрішньої каналізації в будинку не така складна операція, як може здатися на перший погляд. Єдине, вкрай важливо в строгості дотримувати всі правила і вимоги, наведені вище. В іншому випадку може знадобитися переробка системи, що є більш складною роботою, ніж її монтаж з нуля (див.також статтю Труби для внутрішньої каналізації: вибір і застосування).

З відео в цій статті можна отримати додаткову інформацію з даної теми.
