Яка схема зливного бачка унітазу: усуваємо поломку

Якщо у вас вдома або на роботі зламався зливний бачок унітазу, то майже в 90% випадків його можна полагодити, причому, найчастіше для цього зовсім не потрібно бути слюсарем чи сантехніком захмарного розряду. Але для того щоб проводити будь-які ремонтні роботи в будь-якому пристрої потрібно, як мінімум, розібратися в тому, як воно функціонує і з чого складається.

Ми хочемо запропонувати вашій увазі основні типи бачків і коротко розповісти про їхню роботу, а також продемонструвати відео в цій статті.

Бачки для змиву

Як це працює

Примітка. Серед безлічі моделей принцип роботи зливного бачка унітазу завжди залишається однаковим - вода набирається в ємність до певного рівня і скидається за допомогою механізму, який приводиться в дію важелем або штоком.

• Незважаючи на те, що бачки для зливу можуть функціонувати за допомогою механізмів дуже відрізняються один від одного за зовнішнім виглядом, проте, вони служать одному призначенням - змиву нечистот з унітазу. Крім того, будь-який з цих агрегатів монтується тільки вище унітазу, тобто, на його тарельчатой ​​полиці, на стіні або в ніші (можна збоку).

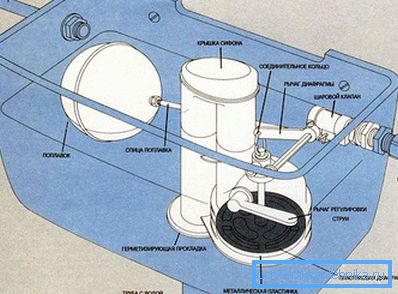

• Зараз давайте розберемося, як працює зливний бачок унітазу з будь конструкцією і функціоналом запірної арматури. Перш за все, до резервуару від трубопроводу здійснюється подача води (збоку або знизу), потік якої регулюється (закривається-відкривається) або запірним клапаном, або кульовим краном.
• Рівень води в ємності контролюється за допомогою поплавка, який тим чи іншим чином пов'язаний важелем з запірним клапаном - коли піднімається рівень води, разом з ним піднімається і поплавець, захоплюючи клапан. Таким чином, відстань між пропускним отвором і заглушкою скорочується до повного закупорювання отвору.
• Далі, інструкція передбачає бічний важіль, або шток з кнопкою / клавішею або кулькою для примусового відкривання отвору в нижній частині бачка - вода скидається в унітаз. Клапан в нижній (випускний) частини ємності також може бути різним, але функція у нього завжди однакова, а в закритому положенні його утримують сили гравітації.

Бачки старого зразка

Для початку давайте розберемося, як відрізнити конструкції старого зразка від нових і для цього навіть не потрібно якихось особливих знань, так як є дуже чіткі візуальні і технічні прикмети.

1. По перше, у старих моделей резервуар зроблений з чавуну або фаянсу (верх витонченості і вибагливі).

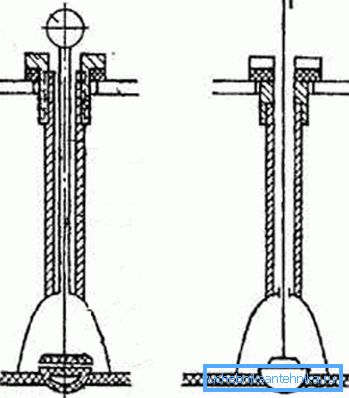

2. По-друге, слив у таких ємностей здійснюється або бічним важелем, або центральним штоком, але не натисканням кнопки, а підняттям цього штока за допомогою кульки на ньому.

Як ви розумієте, за часів СРСР утилітарні приміщення, до яких відносили і туалет, нікому навіть і в голову не приходило облаштовувати з використанням сучасного дизайну. Як наслідок, населення отримувало від промисловості сантехніку без будь-яких надмірностей - це був просто резервуар для води і нічого більше.

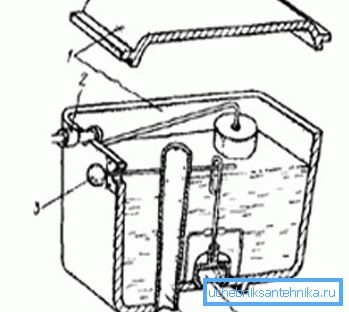

Старі агрегати мають досить просту конструкцію, і скидання води тут здійснюється через випускний сифон великого діаметра, де стоїть пластиковий або гумовий клапан і на перший погляд ви навіть можете спитати його з вантузом. Шток від цього клапана виводиться на бічну ручку, яка виконує функцію важеля, тобто, у цій ручки є центральна вертикальна опора.

Запірний клапан на подачі води в ємність тут функціонує за загальним принципом - коли піднімається рівень води, разом з ним піднімається і поплавець, захоплюючи клапан, а останній, вирівнюючись по вертикалі з похилого положення, перекриває отвір водопостачання.

Коли вода скидається з резервуара, поплавок опускається вниз, відкриваючи клапан, і весь процес поповнення повторюється заново.

Незважаючи на те, що такі бачки для зливу достатньо громіздкі, проте, вони дуже надійні і легко ремонтуються, так як там можна замінити будь-яку деталь або навіть зробити її своїми руками. Там немає модулів, і відсутні дуже дрібні деталі і, як наслідок, ви можете побачити в деяких квартирах бачки старого зразка, яким вже по 40-50 років.

сучасні моделі

В сучасних зливних бачках з одного (див. Фото вгорі) або двома кнопками (клавішами) сам процес водозабору і скидання відбувається точно так, як і у старих моделей, тільки їх зовнішній вигляд набагато привабливіше, і вони чудово вписуються в оброблені керамічною плиткою санвузли.

Більш того, вони навіть виглядають, як частина єдиного цілого в туалеті або ванній, а їх ціна, звичайно, набагато вище.

Але зміни відбулися не тільки в дизайні - абсолютно нової стала запірна арматура і в разі поломки будь-якого вузла вам просто потрібно буде замінити весь модуль, тобто, тут не підлягають заміні окремі частини, наприклад, поплавок, запірний клапан або шток / важіль.

Блок забезпечується різьбленням, тобто, коли його кріплять у вертикальному положенні, він виходить, як би на розтяжці - на кришці і на дні закручуються гайкові пристрою. Модуль запірного клапана на подачі води має окрему збірку, але окремо він не продається - вся запірна арматура для бачка унітазу продається в комплекті і коштує вона недорого, так як пластик обходиться дешевше.

По суті, такий же принцип роботи і у модуля з подвійним клапаном, тільки в цьому випадку є два режими скидання води - один повний, а інший половинчастий, так, якщо в середньому обсяг великого зливу становить 7-8 літрів, то малий слив має 3 , 5-4 літра, але ці показники регулюються.

Так що якщо не надходить вода в зливний бачок унітазу, то проблема, швидше за все, в регулюванні або виході з ладу запірного клапана. Але в більшості випадків набагато простіше просто замінити модуль запірної арматури для унітазу.

Примітка. Для кафе, барів і ресторанів, як правило, встановлюють бачки з подвійним зливом, у яких відсутня регулювання. Для приватного використання такі моделі не дуже зручні і саме через відсутність регулювання.

Але для заміни такого модуля для більшості користувачів виникає питання, а як розібрати зливний бачок унітазу, якщо там немає ніяких болтів, гайок і шурупів? Все це робиться дуже просто - вам просто потрібно відкрутити кнопки разом з гайкою (це маленький блок модуля) проти годинникової стрілки і кришка знімається.

Якщо вас цікавить, як налаштувати зливний бачок унітазу, то вам потрібно змінити положення поплавця, тобто, пересунути його на зубчастому штоку вгору або вниз. Чим він буде нижче, тим менше буде рівень води в резервуарі.

висновок

Якщо зливний бачок унітазу пропускає воду в сам унітаз, то проблема, швидше за все в переливе і вам потрібно опустити поплавок нижче. Але якщо вода стікає по тарельчатой ​​полиці або виходить з-під кріпильних болтів, то вам доведеться зняти бачок і всі кріплення (прокладки) посадити на силіконовий герметик.
