Який ухил каналізаційної труби повинен бути

При ремонті квартири, будівництві власного будинку здійснюється заміна або прокладка нових інженерних систем, включаючи каналізацію. Проста, на перший погляд, завдання при неправильному підході може перешкоджати функціонуванню системи видалення стоків. Багато ремонтники і домовласники не знають, який ухил каналізаційної труби повинен бути в квартирі і приватному будинку, і монтують її на основі власної інтуїції. У цій статті ми розповімо про кут нахилу каналізаційної труби по по СНіП.

уникаємо помилок

Дуже важливо встановити правильний ухил каналізаційних труб, щоб все стоки і відходи самопливом доходили до місця їх утилізації. Недостатнє підвищення рівня входу в систему в порівнянні з виходом може привести до затримки твердих і важких складових в трубі.

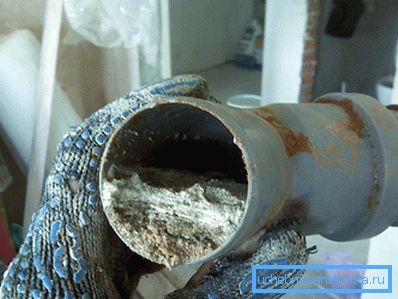

Засмічення сприятимуть жирові відкладення на стінках. При сильному нахилі труб рідка фракція буде йти занадто швидко, залишаючи важкі частки на нижній частині труб. В результаті поступового накопичення відбудеться засмічення. Крім того, швидка течія рідини буде створювати підвищений тиск, що буде призводити до появи повітряної хвилі з виходом неприємного запаху. Ділянки каналізаційної мережі рекомендується робити прямолінійними, це важливо, тому що в місцях, де розташовані кути, часто виникають затори.

Параметри і вимоги до водовідвідної мережі всередині житлових приміщень і зовні розрізняються. Вони регулюються відповідними нормативними актами - будівельними правилами.

Прості способи розрахунку кута

У наступних підрозділах цієї статті наводяться всі необхідні формули і значення для скрупульозних розрахунків. Вони будуть необхідні в тих випадках, коли планується будівництво промислового ділянки або такого, де потім буде проведена перевірка відповідними службами для здачі в експлуатацію. У домашніх умовах досить запам'ятати кілька простих правил. Для каналізаційної труби діаметром 110 мм на кожен метр повинен бути ухил в 2 см, а для труби в 50 мм - 3 см на 1 м. Про що говорять ці цифри? Це означає, що якщо по центральній осі труби провести лінію і від неї заміряти відстань до поверхні, то спочатку воно буде на 2 або 3 см більше, ніж в кінці.

Для того щоб врахувати ці нюанси, існує кілька рішень:

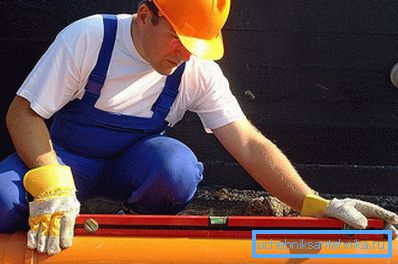

• На стіні або іншої вертикальної поверхні за допомогою будівельного рівня чертится пряма лінія довжиною в 1 м. Від одного з країв відрізка відкладається вгору 2 або 3 см. Тепер ця точка з'єднується з іншим кінцем накресленої лінії. Нова лінія і буде відповідати необхідному нахилу. До неї приставляється рівень і робиться позначка в тому місці, до якого відхилився бульбашка. За нанесеною мітці можна буде забезпечити необхідний кут.

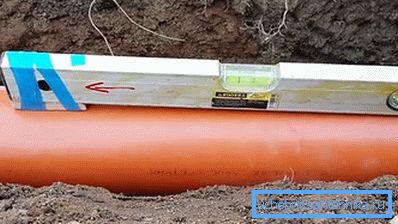

• Можна вчинити іншим способом. Для цього знадобиться метровий рівень. Беремо невеликий відрізок дошки і знизу кріпимо його до торця інструменту за допомогою ізоляційної стрічки або скотча. Зробити це потрібно так, щоб брусок був завтовшки 2 або 3 см, все залежить від труби, що укладається. Далі рівень прикладається до труби. Частина без накладки повинна прилягати до сторони труби, яка повинна бути вище в площині. Тепер труба піднімається до тих пір, поки бульбашка не зупиниться точно посередині.
• Якщо дозволяє довжина ділянки прокладки труби, то можна скористатися метровим водяним рівнем. На двох колбах зазвичай нанесена шкала. Спочатку труба виставляється так, щоб значення на мітках були однаковими, коли рівень заспокоївся, один кінець труби підводиться так, щоб вода пішла на 2 або 3 см. Якщо довжина рівня 50 см, то товщина бруска зменшується наполовину.
• При наявності лазерного нівеліра, можна спроектувати лінію і відхилити її на необхідне значення. Орієнтуючись на неї можна забезпечити необхідний ухил.
• У разі коли труба буде утапливаться в штробу, наноситься лінія, як у випадку з розміткою рівня. Вона малюється на необхідну довжину і по ній робиться виїмка.

Зазвичай достатньо виставити перший відрізок довжиною в метр, все решта монтуються врівень з першим. Якщо ви підбираєте кут для труби в 2 м, тоді і значення нахилу потрібно збільшити в два рази.

Нормативи для внутрішньої каналізації

При проектуванні каналізації всередині житлових приміщень (будинки) необхідно дотримуватися вимог, установлених пунктом 8.3.2 Зводу правил СП 30.13330.2012 «Внутрішній водопровід і каналізація будівель. Актуалізована редакція СНиП 2.04.01-85 * ».

Розрахунок безнапірних каналізаційних трубопроводів ведеться з умов мінімальної швидкості руху рідини 0,7 м / с і наповнення трубопроводу 0,3. Розрахунок повинен задовольняти умові:

де:

• К = 0,5 - для трубопроводів з використанням труб з полімерних матеріалів;
• К = 0,6 - для трубопроводів з інших матеріалів;
• V швидкість руху рідини м / с;
• d- діаметр трубопроводу мм;
• h- наповнення трубопроводу (висота рівня рідини в трубі), мм;

Необхідно відзначити, що даним нормативним актом з 2013 року змінено умови прийняття ухилу трубопроводів, які були встановлені в СНиП 2.04.01.85 *. Для того щоб дізнатися, яким повинен бути ухил каналізаційної труби в квартирі, так як неможливо виконати розрахунок за швидкістю через недостатню величини витрати стічних вод, виконують розрахунок мінімального ухилу трубопроводу в залежності від діаметра зі співвідношення 1 / D.

де: D - зовнішній діаметр трубопроводу в мм.

Правила розрахунку

Для ділянок, щодо яких визначити швидкість руху стоків не представляється можливим, повинна виконуватися умова самопливу рідких стоків по трубопроводах. Ухил внутрішньої каналізації розраховується залежно від діаметра трубопроводу 1 / D.

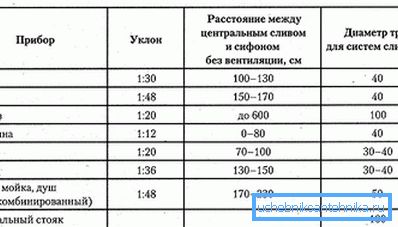

Труби з діаметром 40-50 мм слід укладати з мінімальним ухилом 0,02, а діаметром 85 і 110 мм - з ухилом 0,01.

За раніше діючим Сніпу 2.04.01.85, значення ухилу були встановлені для трубопроводів діаметром 40-50 мм - 0,03, а для діаметрів 85 і 110 - 0,02.

Індекс, що розраховується для внутрішньої каналізації мінімальний ухил каналізаційних труб по СП менше, ніж встановлений ухил трубопроводів по СНіП.

За новим СП не встановлено обмежень щодо максимального ухилу трубопроводів, хоча в СНиП така вимога була прописана. Ухил не повинен перевищувати значення 0,15 (за винятком відгалуження від приладів довжиною до 1,5 м).

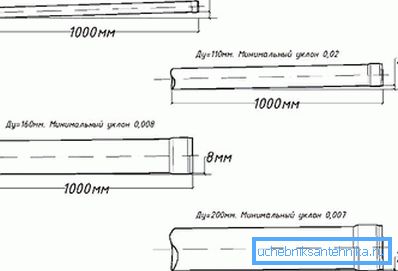

Одиниці виміру ухилу каналізаційних труб вказуються в мм. Величина ухилу 0,02 означає, що на ділянці довжиною 1000 мм трубопровід опускається на 20 мм. Знаючи це співвідношення, можна обчислити мінімальне вертикальне зміщення для трубопроводу будь-якої довжини.

Фахівці не вимірюють кут нахилу каналізаційної труби в градусах, хоча такий вимір більш звично і зрозуміло для багатьох. Вимірювання зсуву труби у вертикальній площині дає більш точний результат, ніж визначення кута в градусах. Мінімальна помилка призведе до розбалансування всієї каналізаційної системи, будуть затори, пробки і буде потрібно постійна чистка труб.

Нормативи для зовнішньої каналізації

Ухил трубопроводу для зовнішньої каналізації відрізняється від мінімального ухилу внутрішньоквартирної системи водовідведення. Вимоги до зовнішнього каналізації встановлені Зводом правил СП 32.13330.2012 «Каналізація. Зовнішні мережі та споруди. Актуалізована редакція СНиП 2.04.03-85 »

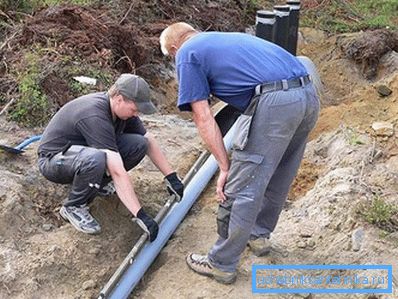

Для ефективного функціонування каналізації також визначають швидкість руху стічних вод від ступеня заповнення труб. З умов мінімальної швидкості руху стоків визначені мінімальні ухили каналізаційної мережі. Норма ухилу залежить від діаметра труби. Мінімальний ухил трубопроводів для всіх систем каналізації слід приймати для труб:

• діаметром 150 мм - 0,8 см на метр;
• діаметром 200 мм - 0,7 см на метр.

Умови проведення каналізації на земельних ділянках можуть відрізнятися, тому для окремих ділянок мережі допускається приймати ухили для труб діаметрами: 200 мм - 0,5 см на метр; 150 мм - 0,7 см на метр.

Володіючи всією інформацією, ви зможете якісно здійснити монтаж. Надалі це значно полегшить обслуговування всієї системи.
