Яким буває обладнання для каналізації

В обладнання для каналізації включаються всі спеціалізовані конструкційні матеріали, завдяки яким здійснюється стік брудної води з дому, як то з туалету, ванни, мийки, раковини і інших санвузлів і її очищення. На сьогоднішній день більшість елементів обладнання робляться з пластика, так як він не руйнується під впливом вологи і повітря, але, тим не менш, без металу не обходиться.

Ми спробуємо пояснити призначення різних фітингів і пристроїв, а також продемонструємо вам відео в цій статті.

каналізація

комплектуючі магістралі

Примітка. Саме слово каналізація у рядового обивателя викликає асоціацію з трубою, через яку нечистоти стікають у вигрібну яму. Але насправді все набагато складніше, навіть якщо не брати до уваги очисні споруди.

Для того щоб трубопровід довести до місця стоку, знадобиться безліч різних фітингів, редукцій і ущільнювачів.

• Для того щоб зробити в трубопроводі будь-яке з'єднання - врізку, поворот, розв'язку, перехід на інший діаметр, перехід в іншу площину або на інший рівень, вам знадобляться різні перехідники, іменовані фітингами. Але тут мова йде тільки про перехідних фітингах, які не мають іншого функціоналу, зате чудово справляються з усіма перерахованими вище функціями. Кутові відводи для поворотів і розв'язок можуть мати кут 32 ?, 45? і 90 ?.

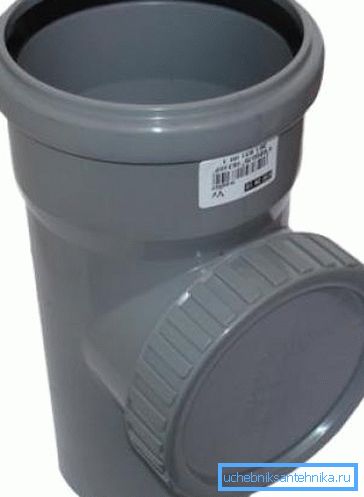

• На поворотах, а також на ділянках, де довжина трубопроводу перевищує 4-5 метрів, врізають спеціалізовані трійники для профілактичного обслуговування магістралі, які називаються каналізаційної ревізією. Цей елемент виглядає, як звичайний трійник, тільки його бічній відведення має кришку, яка закриває його під час експлуатації, а в разі виникнення засмічення кришку відкручують і через цей канал сантехнічним тросом ліквідують засмічення. У тих місцях, де врізається ревізія, обладнають ніші (в приміщенні) або оглядові колодязі (на вулиці).

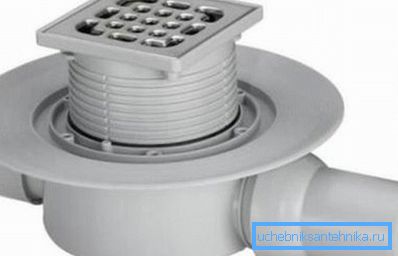

• Для зливної каналізації в приміщенні, наприклад, у ванній кімнаті, для стоку води з підлоги в систему врізають трап, який може мати або вертикальне, або горизонтальне підключення, як на фото вгорі - все залежить від глибини прокладки. А ось на вулиці для цих цілей використовується каналізаційна решітка, тільки там найчастіше для стоку застосовується не труба, а жолоб.

• Для переходу на інший діаметр може використовуватися не тільки жорсткий фітінг, а й каналізаційна манжета, також має назву редукцією. Таке пристосування в основному застосовується для патрубків від сифонів, коли ті потрібно підключити до магістралі, наприклад, 40-міліметровий кінець патрубка стикувати з 50-міліметровим відведенням фитинга. Крім того, фітинги з відведенням на 32 мм, це велика рідкість, тому, для пральних і посудомийних машин теж використовують гумові манжети для переходу з 32 мм на 50 мм.
• Також всі стики на пластикових трубах не закладаються ніякими силіконамі, герметиками і не обмотуються стрічкою - для цієї мети застосовуються гумові кільця ущільнювачів, ціна яких не розглядається при складанні кошторису, так як це комплектуючі для труб. Такі ущільнювачі чудово витримують низький тиск стічної рідини і якщо після складання конструкції ви помітили текти, то не поспішайте закладати її герметиком - це означає, що кільце перекосилося і його потрібно поправити.

Рекомендація. При складанні магістралі іноді можуть виникати труднощі через те, що гумові ущільнювачі занадто жорсткі і з цього приводу не передбачена ніяка інструкція від заводу-виготовлювача. Для того щоб полегшити складання, потрібно кінець труби, який треба проштовхнути крізь ущільнювач, намазувати будь-яким рідким миючим засобом, без якого не обходиться жодна сучасна домогосподарка.

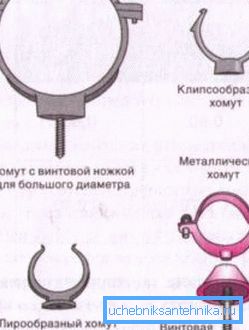

• Для ж1сткой фіксації застосовуються пластикові та металеві хомути для каналізаційних труб, які монтуються, як кронштейни, тобто, хомут прикріплюються до несучої площині (стінці, підлозі, стелі) т жорстко обжимає трубу. До 32 мм такі консолі можуть бути пластиковими, але, вже починаючи з 50 мм, їх роблять з металу.

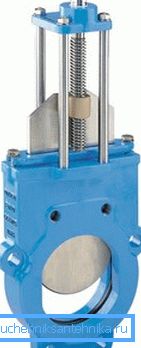

• Така шиберная засувка для каналізації має промислове призначення і її використовують в гірничодобувних або целюлозно-паперових галузях для сипучих матеріалів і в'язких рідин. Крім того, в цивільному будівництві іноді встановлюють кран на каналізаційну трубу стояка або лежака, що дає можливість тимчасово перекрити певну ділянку, щоб стік рідини не заважав проведенню профілактичних робіт.

• Для страховки від переливів використовуються зворотні запірні клапани, які можуть мати кульовий тип запору і фланцеве з'єднання, як на вірніше фотографії. Монтуються такі пристрої на великих трубопроводах.

• Для пластикових каналізаційних труб, як в приміщенні, так і зовні, використовують мембранні горизонтальні і вертикальні зворотні клапани з пластика. Запірним елементом тут є мембрана з гумовим ущільнювачем (1), яка тримається і переміщається на важелі (2), а доступ для профілактики забезпечується через оглядовий люк (3).

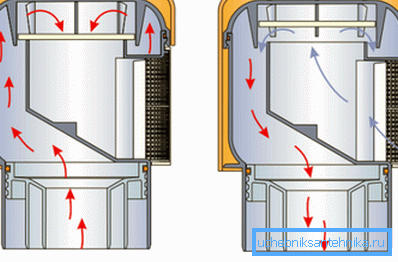

• При зливі води в системі утворюється розрідження повітря, що тягне за собою різні сторонні шуми. Для відновлення тиску в трубопроводі монтують витяжної клапан - при різниці тиску всередині і зовні клапан відкривається, дозволяючи повітрю з кімнати поповнити його дефіцит в системі.

Примітка. В якості декоративної заходи, як в житлових, так і в виробничих будівлях часто монтують короб для каналізаційної труби. Але в тих місцях, де трубопровід має ревізії або крани, короб повинен бути обладнаний дверцями або знімними стінками для забезпечення вільного доступу до системи.

септик

Одним з важливих складових обладнання системи каналізації є очисні споруди, які в домашньому варіанті виглядають, як септик для очищення стічних вод. Такий пристрій можна купити в магазині - там вся конструкція зроблена з пластику і може мати глибоку біофільтрації - по суті, після такого очищення вода придатна для харчового вживання.

Але також такі пристрої на заміських ділянках споруджують своїми руками, використовуючи для цього металеві бочки або бетонні кільця, але в цьому випадку зазвичай має місце грунтова доочищення стоків.

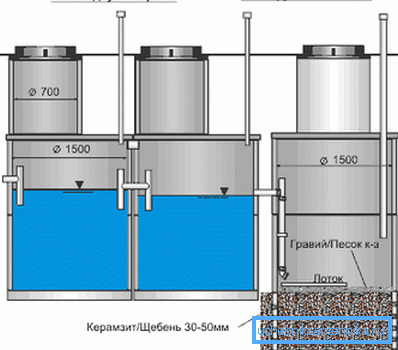

Встановлюють каналізаційні кола для септика, як правило, на певній відстані від джерел води (колодязів, водойм), архітектурних споруд, дерев і чагарників. Рідина тут проходить три етапи очищення - в першому колодязі осідають найбільш важкі елементи, у другому - осаджуються ті, які проскочили через перший і в третьому вже відбувається грунтова доочищення.

У третій резервуар на дно в якості фільтраційної подушки насипають пісок і щебінь.

висновок

При монтажі системи вам не доведеться використовувати все обладнання для каналізації, про який ви прочитали в цій статті - тут використовується принцип quantum satis (стільки, скільки буде потрібно). Крім того, багато що залежить від відстані і потужності всієї системи.
