Каналізація і водопровід: як самому спроектувати і

Жодне житло не може забезпечити необхідний рівень комфорту без наявності в ньому сучасних інженерних мереж. І якщо квартири часто вже обладнані необхідними системами, то в приватному будинку це питання вирішується кожним індивідуально. Особливої ​​уваги потребує монтаж водопроводу і каналізації, так як від цих систем безпосередньо залежить стан здоров'я мешканців.

Без води і каналізації немає цивілізації

Різновиди систем водопостачання та водовідведення

Під водопроводом розуміється спеціально розроблена і сконструйована система, основною метою якої є забезпечення безперервного водопостачання різних споживачів в житловому або адміністративній будівлі. Простіше кажучи, це трубопровід з різними додатковими елементами (насосами, фільтрами, резервуарами і так далі), який доставляє воду необхідної якості від точки водозабору в ванну і кухню (читайте також статтю Місцева каналізація: шляхи її успішної реалізації).

Що стосується каналізації, то її завдання полягає в зворотному. Вона необхідна для видалення стічних вод, їх накопичення в спеціальних ємностях і, в деяких випадках, очищення.

Існують спеціальні норми і правила технічної експлуатації водопроводів і каналізації. Характеристики цих інженерних мереж повинні їм повністю відповідати.

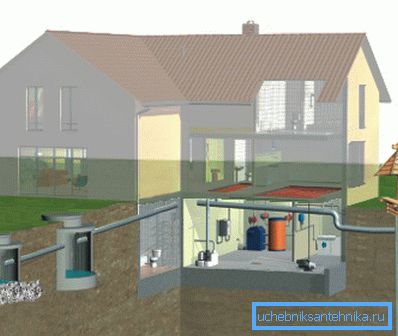

Найчастіше використовуються автономно функціонуючі інженерні мережі

Водопровід і каналізація по Сніпу бувають двох основних видів:

  • централізовані - подача води і видалення стоків відбувається з використанням існуючих мереж населеного пункту;
  • автономні - забір води та утилізація стоків проводиться за допомогою індивідуально встановленого обладнання.

Перший варіант кращий насамперед тим, що ціна проектування та монтажу всіх систем буде набагато нижче, ніж при будівництві власних мереж. У цьому випадку монтаж водопроводу-каналізації буде складатися лише в прокладці внутрішніх трубопроводів та їх з'єднанні з міськими комунікаціями.

Все це легко здійснити своїми руками. Необхідно лише отримати відповідний дозвіл комунальних служб.

Але далеко не у всіх селах і селищах існує централізована каналізаційна і водопровідна мережа. Тому доводиться проектувати і будувати власні системи, здійснюючи забір води з колодязя або свердловини і фільтруючи стоки за допомогою септика або станції біологічної очистки.

Фото додаткового обладнання, необхідного для облаштування водогону

Правила експлуатації водопровідних та каналізаційних мереж передбачають їх поділ на дві великі групи.

Критерієм класифікації служить спосіб транспортування рідини:

  1. Безнапірна. В цьому випадку вода протікає по трубах під дією сили тяжіння. Всі елементи повинні розташовуватися під певним кутом.
  2. Напорная. Застосовується в разі відсутності можливості спроектувати і побудувати Безнапірні систему (наприклад, на ділянках зі складним рельєфом). У цьому випадку необхідно використовувати насоси, які перекачують воду.

Зверніть увагу! Напорная система може функціонувати тільки при наявності електрики. Тому слід подбати про безперебійну роботу і цієї мережі. Можливо, буде потрібно покупка і монтаж електрогенератора, що забезпечує житло електрикою під час аварій.

Проектування системи водопроводу і каналізації

Цей етап роботи є чи не більш важливим, ніж саме будівництво. Найкраще звернутися за допомогою в спеціальні організації або до фахівців, які мають відповідні навички та кваліфікацію.

Самому братися за цю справу можна лише в тому випадку, якщо ви плануєте побудувати простеньку схему для обслуговування дачного будиночка. Інакше ви можете зіткнутися з безліччю проблем, на усунення яких потрібно буде затратити багато часу і коштів. Іноді потрібно починати весь процес з чистого аркуша.

Самостійно спроектувати водопровідну і каналізаційну систему навряд чи можливо

Для початку слід визначитися з кількістю і розташуванням точок забору води з водопроводу. Найбільш простий варіант - коли кухня і санвузол розташовані в суміжних кімнатах. В цьому випадку можна використовувати один каналізаційний стояк.

Більш складний випадок - двоповерховий або триповерховий будинок, на кожному з поверхів якого також передбачено туалет або ванна кімната. Тут буде необхідно використовувати кілька стояків, а, можливо, і стільки ж накопичувальних колодязів або септиків.

Крім того, необхідно провести інші розрахунки:

  • вибрати джерело водозабору - це може бути колодязь, індивідуальна свердловина або просто відкрита водойма (озеро, річка);
  • встановити рівень залягання ґрунтових вод - можуть знадобитися роботи з геологічного дослідження ґрунту (також допоможе наявний інженерно-топологічний креслення земельної ділянки);
  • визначити потребу в питній воді - розраховується на добу і залежить від кількості людей (це буде потрібно для вибору обладнання потрібної потужності);
  • вибрати тип очисної споруди або накопичувача, який буде встановлений на ділянці.

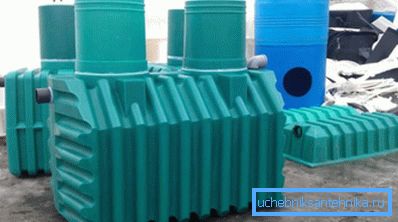

готові септики

Порада! В якості останнього рекомендується придбати вже готові конструкції, що продаються в будівельних магазинах. На вибір представлені пластикові накопичувальні ємності, готові септики і станції біологічної очистки.

Монтаж інженерних мереж

Будівництво водопроводу та каналізації на ділянці можна починати тільки після створення проекту.

На ньому повинні бути вказані:

  • місця установки різних елементів, фасонних деталей і фітингів;
  • розміри тих чи інших елементів.

Щоб розроблену документацію було легше прочитати, слід використовувати загальноприйняті умовні позначення водопроводу і каналізації. Тоді для проведення роботи додаткова інструкція не знадобиться.

В іншому випадку існує небезпека використання труб меншого діаметра, інший запірної арматури і так далі. А неправильна відстань між водопроводом і каналізацією може і зовсім привести до забруднення води в свердловині або колодязі.

Виготовлення внутрішніх трубопроводів

Конструювати водопровід і каналізацію всередині будинку починають після зведення каркаса будівлі, а також облаштування даху.

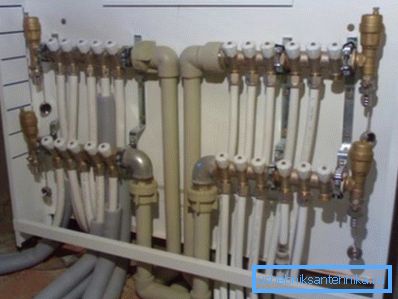

Вузол внутрішньої водопровідної системи приватного будинку

Перелічимо основні нюанси цього процесу:

  • діаметр використовуваних водопровідних труб розраховується виходячи з кількості точок водозабору в будинку;
  • перед введенням трубопроводу в будинок доцільно встановити відомчий запірний кран, а потім обладнання з обліку, а лише після нього - домовик кран;
  • всі основні елементи водопровідної та водовідвідної системи (насоси, фільр, лічильники, запірна арматура і так далі) монтуються в підвальних приміщеннях;
  • доцільно передбачити установку трьох насосів: перші два забезпечують подачу води при мінімальному та максимальному навантаженні, третій - в аварійних ситуаціях;
  • не забувайте дотримуватися ухил труб, передбачений в проекті;
  • відстань питного водопроводу від каналізаційного вихідного патрубка і інших трубопроводів (газу, опалення) повинна становити не менше 1,5 метра.

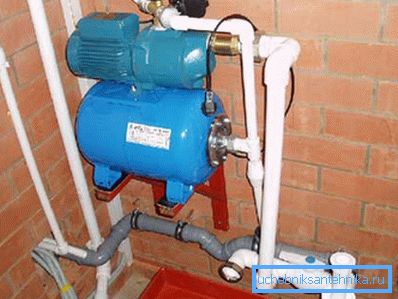

Наявність декількох насосів дозволить більш раціонально використовувати водопровідну систему

Порада! Навіть якщо ви здійснюєте забір води зі свердловини або колодязя, рекомендується не нехтувати установкою водомірного обладнання. Так буде легше враховувати витрати як в натуральному, так і грошовому вираженні. Крім того, з його допомогою можна, наприклад, вирахувати обсяг води, необхідної для заповнення басейну, штучного ставу і так далі.

Прокладка зовнішньої системи

Що стосується інженерних мереж, прокладених поза приміщеннями, то тут потрібно звернути увагу на такі моменти:

  1. Глибина траншеї для прокладки труб повинна перевищувати відстань, на яке промерзає грунт в зимовий період. Це запобіжить замерзання води і розрив трубопроводу.
  2. При перетині водопроводу і каналізації відстань між трубами по висоті має бути більше 40 см. Крім того, для цього вузла слід обладнати спеціальний сталевий кожух, що захищає труби на відстань від 5 до 10 метрів (залежить від характеру грунту).
  3. Перетин трубопроводів необхідно виконувати тільки під прямим кутом.
  4. Відстань між паралельно прокладеними трубопроводами має бути не менше 1,5 метра.

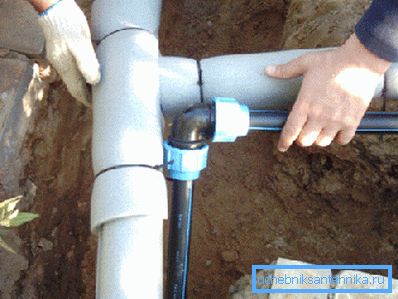

Монтаж мереж на вулиці також має свої особливості

висновок

Пам'ятайте, що від правильного дотримання всіх вимог при прокладанні інженерних мереж в приватному будинку залежить не тільки тривалість їх функціонування і відсутність аварій, а й ваше здоров'я (див.також статтю Автономна каналізація в приватному будинку: вибір оптимального варіанту).

Більш докладно про розробку і конструюванні мереж водопостачання та водовідведення можна дізнатися з відео в цій статті.
