Каналізація в багатоповерховому будинку - основні

Пристрій каналізації в багатоповерховому будинку має ряд особливостей в першу чергу через те, що система набагато складніше, ніж в приватному будинку, і повинна справлятися з досить великими навантаженнями в процесі експлуатації. Щоб розібратися у всіх особливостях конструкції, необхідно знати основні принципи, за якими вона створюється, і представляти, для яких функцій призначений кожен з елементів.

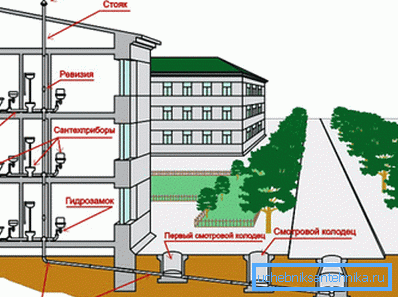

Так виглядає загальна система в спрощеному вигляді, як бачите, в ній немає нічого складного

Вимоги до систем

Відразу варто відзначити, що проектні організації, складові схеми розташування системи, у своїй роботі керуються численними нормами, викладеними у відповідних СНиП та ГОСТ. Тому проводити дану частину робіт своїми руками не варто, так як навіть найпростіша каналізація в п'ятиповерхівці насправді набагато складніше, ніж здається на перший погляд.

До всіх без винятку споруд подібного роду ставляться такі вимоги:

Оптимальні діаметри трубопроводів Для найкращого функціонування необхідно розрахувати всі розміри, від цього багато в чому залежить, наскільки якісно будуть відводитися стічні каналізаційні води, і наскільки конструкція буде стійкою до появи засмічень
Застосування якісних матеріалів і комплектуючих Якщо раніше використовувалися вироби з чавуну, то в наш час лідируючі позиції займає пластик в силу цілого ряду переваг: дуже малої ваги елементів, стійкості до появи засмічень завдяки гладким стінок, простоти монтажу і високій довговічності
Відповідність нормативним актам Існує безліч вимог по розташуванню елементів, їх кріпленню і відступу від стін. Будь-які порушення можуть призвести до того, що контролюючі органи просто-напросто не приймуть об'єкт, що виллється в додаткові витрати на переробку системи відповідно до вимог
Надійність і довговічність Конструкція повинна бути максимально надійною і зручною для обслуговування, щоб в разі виникнення позаштатних ситуацій швидко вирішити проблему, адже будь-яка несправність чревата затопленням відразу декількох квартир, а іноді і цілих поверхів

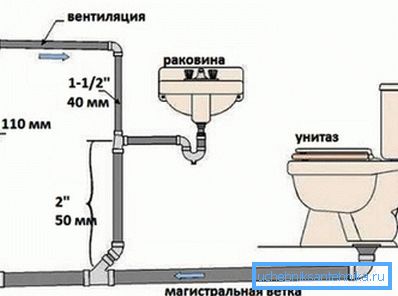

Кожне приміщення в будинку, в якому є каналізація, проектується окремо

Огляд основних складових системи

Схема каналізації в багатоповерховому будинку набагато складніше, ніж в приватній забудові, при цьому кожна з частин дуже важлива, і будь-які недоробки виростають у великі проблеми згодом. У зв'язку з цим важливо знати деякі фактори, що безпосередньо впливають на якість роботи всієї каналізації.

стояк

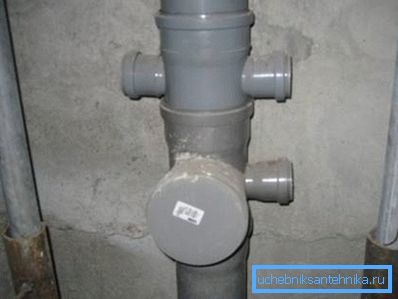

Основна частина конструкції, без якої прокладка каналізації в багатоповерхівках неможлива

Каналізаційний стояк в багатоповерховому будинку піддається самим серйозним навантаженням, і саме ця частина системи є основоположною.

Розташування інших частин визначається саме відповідно до положення основної магістралі, тому огляд необхідно почати саме з неї:

  • Розташування стояків, їх діаметр і матеріал виготовлення визначаються ще на стадії проектування. Всі роботи починаються саме з вивчення проекту і відповідно до нього.

Зверніть увагу! Не можна допускати проходження стояка через житлові кімнати або поруч з ними, так як навіть правильно зібрана система має досить значний рівень шуму, який постійно буде створювати дискомфорт всім мешканцям.

  • В першу чергу проводиться розмітка майбутнього положення конструкції, вона може розташовуватися як всередині стін (тоді знадобиться штробление), так і зовні, в цьому випадку труба виставляється з певним відступом від поверхні.
  • Якщо монтаж здійснюється з відступом від поверхні, то необхідно провести кріплення хомутів, які будуть фіксувати конструкцію, для цього в плитах свердлити отвори під дюбеля, які йдуть в комплекті з кріпленням. Важливо контролювати вертикальність розташування хомутів, щоб швидко і легко здійснювати необхідні регулювання, використовуються шурупи-шпильки.
На фото: шуруп-шпилька спеціально призначений для швидкого регулювання положення кріпильних хомутів для каналізаційних труб
  • Далі проводиться монтаж стояка, робота починається знизу, при цьому після установки кожного елемента його положення контролюється за допомогою будівельного рівня, положення повинно бути строго вертикальним без будь-яких відхилень.

Пам'ятайте! Діаметр основної стічної магістралі повинен бути однаковим по всій його довжині, це гарантує відсутність виникнення засмічень в місцях зміни товщини, так як саме вони є найбільш небезпечними ділянками.

  • Для забезпечення вентиляції на дах виводяться витяжні труби, які повинні розташовуватися на відстані не менше 4-х метрів від відкритих вікон і балконів.
Вихід труби на дах повинен бути якісно захищений від протікання під час опадів

Варто відзначити, що пристрій зливової каналізації в багатоповерховому будинку в наші дні рідко реалізується через стояки в зв'язку з тим, що під час опадів мешканців турбує сторонній шум від стікала вода. Тому найчастіше в сучасних будинках робиться окрема водосливная система.

Каналізація в квартирах

Ця частина багато в чому схожа з системою в приватних будинках.

При проектуванні і монтажі слід пам'ятати кілька важливих правил, які забезпечать максимально тривалу експлуатацію без засмічень, треба розуміти, як влаштована каналізація, і які показники найбільш важливі:

  • Для безперебійної роботи необхідно, щоб всі труби сходилися до стояка з ухилом від 3 до 5 градусів, при цьому важливо, щоб показник був однаковим від початку і до кінця. Тому треба ретельно виставити положення всіх елементів ще до їх кріплення і фіксації. Нерівномірний ухил може служити причиною засмічення, видалити який буде вельми проблематично.

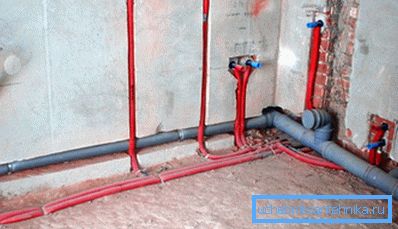

Ухил повинен бути рівномірним по всій довжині
  • Найкраще робити систему, при якій труба буде йти від кухні через ванну кімнату або санвузол до стояка без поворотів і відгалужень. Чим менше вигинів в трубі, тим менше ймовірність виникнення засмічень і відкладень на стенках.Інструкція по проведенню робіт проста: якомога менше поворотів, і як можна більш рівномірні ухили.
  • Не варто забувати про необхідність залишення ревізійних вузлів для прочищення системи в разі виникнення проблем. Варто пам'ятати, що за статистикою найбільш проблемним є ділянка від кухонного миття до ванни. Також важливо залишити ревізійний люк і в стояку, інакше усунути засмічення каналізації без псування труби буде неможливо.
Найкраще використовувати пластикові труби і фітинги, їх ціна досить демократична, а процес монтажу дуже проста - з ним можна впоратися і самостійно

висновок

Тільки виконання всіх рекомендацій нормативної документації гарантує отримання хорошого результату, так як каналізаційні системи і їх правильне функціонування багато в чому залежать від якісного монтажу. Відео в цій статті допоможе розібратися в темі ще краще.
