Каналізація в ванній кімнаті своїми руками: 4 етапи

Неможливо уявити собі комфортне проживання в міській квартирі або приватному будинку без якісної системи видалення стічних вод. Пристрій каналізації у ванній кімнаті - досить складний процес. Проте, всі роботи можна зробити і самостійно. Достатньо лише дотримуватися рекомендацій, наведені нижче.

створення проекту

Монтаж каналізації у ванній кімнаті своїми руками починається не з покупки необхідних матеріалів, як можуть подумати початківці майстра, а зі створення креслення. На аркуші паперу необхідно вказати місця розташування всіх сантехнічних приладів, які потрібно підключити до системи водовідведення.

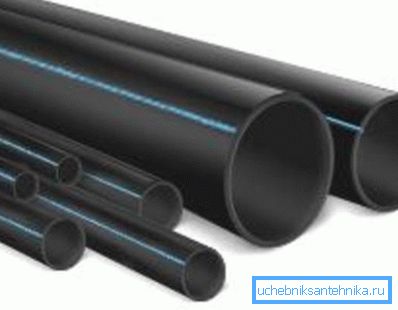

Також корисно вказати їх вид. Це допоможе вибрати труби потрібного діаметра.

Інструкція з прокладання каналізаційної системи вимагає обов'язкового дотримання наступних правил:

• всі з'єднання здійснюються з використанням спеціальних трійників або перехідників, що мають конусоподібну форму;
• труби для внутрішньої каналізації під ванною для полегшення монтажу слід прокладати з використанням декількох послідовно з'єднаних секцій;
• при об'єднанні в одну систему зливу води з ванни і раковини, слід використовувати трійник з відгалуженням, які мають кут нахилу в 45 або 90 градусів;
• з'єднувати сифон з каналізаційною трубою потрібно за допомогою відвідної труби каналізації під кутом в 90 градусів.

Порада! Якщо у ванній планується установка додаткового сантехнічного обладнання, доцільно відразу передбачити відвідне отвір для нього. В подальшому монтаж додаткових зливів буде утруднений.

Важливий момент! Перед тим як перенести каналізацію з кухні в кімнату, слід правильно розрахувати діаметр труб. Як правило, достатньо використовувати вироби розміром від 80 до 100 мм. Цього вистачить для задоволення більшості потреб.

Матеріал, що використовується і інструменти

Класифікація труб

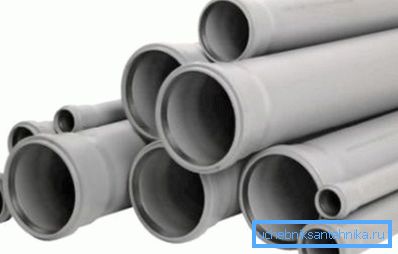

В даний час каналізація прокладається тільки з використанням пластикових труб.

Вони мають незаперечні переваги:

• невеликою вагою;
• тривалим терміном експлуатації (гарантується до 50 років);
• простотою монтажу (для різання і з'єднання не потрібно використовувати спеціалізоване обладнання).

Існує кілька різновидів матеріалу:

• з поліпропілену;
• з полівінілхлориду;
• з поліетилену.

Останні два різновиди для монтажу каналізації не використовуються. Найкраще підходять поліпропіленові труби, так як без проблем витримують високі температури проходить по ним рідини.

При покупці звертайте увагу на маркування:

1. Труби з літерою «А» використовуються для виготовлення вентиляційних систем. Їх стінки дуже тонкі.
2. Труби з літерою «В» мають товсті стінки і прекрасно підходять для створення каналізаційних систем.

Критерії вибору труб

Основним параметром, за яким підбираються труби, є їх діаметр. Але багато виробників вказують зовнішні розміри, в той час як для каналізації важливі параметри самого отвору.

Мінімальний розмір труб для різних сантехнічних пристроїв відображено у таблиці.

Ще одне питання - довжина. У продажу є вироби від 1 до 6 метрів. Практика показує, що зручніше за все працювати з трубами довжиною в 2-3 метри. Метраж слід підбирати з урахуванням застосовуваних сполучних елементів (фітингів).

Необхідне обладнання

Для створення каналізаційної системи в стандартній ванній вам буде потрібно:

• каналізаційні пластикові труби діаметром від 50 до 100 мм;
• ущільнювальні манжети для закріплення частин системи;

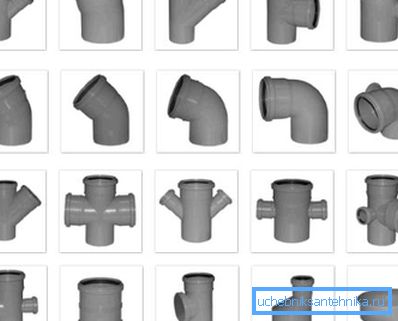

• пластикові фітинги необхідних змін (двійники, трійники, коліна і так далі);
• компенсатор (діаметр його для квартири повинен становити 110 мм);
• хомути - служать для закріплення труб каналізації і додання їм потрібного ухилу;
• люк, що дозволяє контролювати стан стояка;
• герметик;
• цементний розчин.

Також істотно полегшують роботу такі інструменти:

• шліфмашинка;
• молотки;
• зубило;
• будівельний рівень;
• вимірювальна стрічка (рулетка);
• маркер.

монтаж каналізації

Етап 1. Підготовка

Якщо ви не полінувалися і накреслили схему майбутньої каналізаційної системи, її монтаж не викличе труднощів.

Розглянемо більш докладно кожну стадію роботи:

1. Необхідно розрахувати і придбати необхідну кількість фітингів і перехідників різного діаметру.
2. Потім слід нарізати труби на відрізки потрібної довжини. Якщо ви не володієте великим досвідом, краще робити це безпосередньо перед установкою. Так можна приміряти їх на місці.

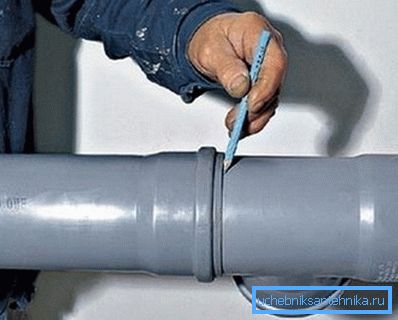

3. Порізка проводиться за допомогою ножівки по металу. Перед цим рекомендується розмітити зріз, щоб торець був рівним і кут становив 90 градусів. В іншому випадку можуть виникнути проблеми зі стикуванням окремих деталей. Краї труби слід ретельно зачистити ножем або наждачним папером.
4. Всі труби повинні встановлюватися під невеликим ухилом. Видалення каналізаційних відходів відбувається не за допомогою насосів, а під впливом земного тяжіння. Фіксувати нахил труби можна за допомогою спеціальних скоб, що продаються в будівельних магазинах.

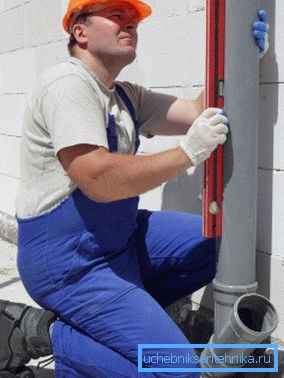

Етап 2. Монтаж стояка

Заміна центральної труби - найбільш відповідальна стадія всієї роботи. Перш ніж виробляти її розбирання, слід переконатися, чи дійсно це необхідно. У разі, коли чавунний стояк добре зберігся, краще залишити все на місці.

Для заміни підійде труба розміром від 160 до 220 мм (в залежності від діаметра використаного раніше чавунного слива).

Якщо ваша квартира знаходиться не на верхньому поверсі, слід передбачити додаткові кріплення. В іншому випадку пластик може не витримати ваги чавунного стояка, розташованого у сусідів зверху.

Схема заміни така:

• в нижній частині монтується трійник або хрестовина, що закріплюється за допомогою гумової манжети, змащеній герметиком;
• для утримання центральної каналізаційної труби використовуються хомути, що поставляються в комплекті;
• не забудьте оглянути монтується стояк на предмет тріщин і інших ушкоджень;
• все розтруби повинні бути направлені по ходу струму води.

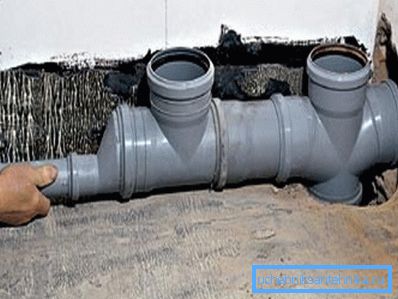

Етап 3. Монтаж труб

По закінченню підготовчого етапу можна приступати безпосередньо до складання готової системи. Монтаж каналізаційних труб у ванній кімнаті займає близько 2 годин. Конструювання складної системи видалення відходів у великому приватному будинку може зажадати 2-3 днів.

Процес складання не вимагає особливих навичок або застосування спеціальних інструментів.

Починати роботу слід від стояка. Потім, монтуючи секцію за секцією, труби доводяться до сантехнічних пристроїв.

З'єднання виробляються без застосування герметиків, клею і паяльника. Достатньо лише вставити трубу до упору, не допускаючи перекосів. Герметична гумка, якою обладнані фітинги, не допустить протікання.

Зверніть увагу! Ущільнювач і труба повинні бути чистими. Тільки в цьому випадку з'єднання буде надійним і довговічним. В іншому випадку можливі аварії, збиток від яких може бути набагато більше, ніж ціна всього виробленого ремонту.

Порушення герметичності може призвести і до появи неприємного запаху. Тому в процесі монтажу будьте особливо уважні. Можна навіть змастити гумові деталі мильним розчином або вазеліном, домагаючись більш щільного з'єднання.

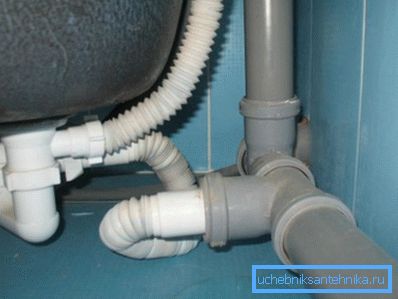

Як тільки вся система зібрана, до неї потрібно під'єднати прилади. Не забудьте, що для ванни і раковини обов'язкова наявність сифонів.

Етап 4. Тестування

Після закінчення роботи слід переконатися в її якості і надійності.

З цією метою необхідно включити на повну потужність всі прилади, наявні у ванній кімнаті. Можна також набрати води в відро і різко вилити її в ванну, унітаз або умивальник.

Тільки такі дії можуть перевірити готову систему на надійність. Ретельно обстежте всі з'єднання. Якщо є витік води, проблемний вузол буде потрібно зібрати заново.

В крайньому випадку, можна використовувати спеціальний сантехнічний клей. Їм обробляється гумовий ущільнювач, після чого труба вставляється в фітінг і залишається на деякий час до застигання складу. Після цього тестування повторюється знову.

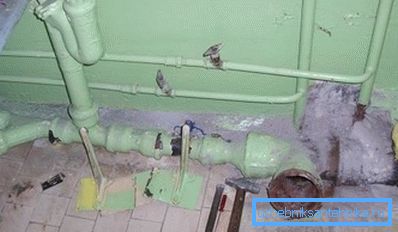

Особливості демонтажу старої системи

Перед установкою нової каналізаційної системи може знадобитися демонтаж старих труб. Під час проведення робіт ви можете зіткнутися зі значними труднощами. Наприклад, важко працювати з ділянками труб, намертво вмуровані в бетонні стіни.

Порада! Перед демонтажем слід провести підготовку, щоб пауза між видаленням старої каналізації і запуском нової не була занадто довгою. Адже в цей час ніхто не зможе користуватися туалетом і раковиною, що дуже незручно.

Не забувайте, що багатоквартирні будинки обладнані загальної водовідвідної системою. Демонтуючи стояк, слід діяти обережно, щоб не пошкодити обладнання у сусідів.

висновок

Якщо ви будете ретельно дотримуватися всіх викладених вище рекомендації, змонтована вами каналізаційна система надійно прослужить вам протягом тривалого часу. Більш детально про монтаж системи водовідведення у ванній кімнаті можна дізнатися з відео в цій статті.
