Каркас для душового піддону: надійна опора для нашого душа

Збираючи душову кабіну своїми руками, ми досить часто стикаємося з проблемами, викликаними низькою якістю комплектуючих. А оскільки каркас для піддону є одним з найважливіших елементів всієї конструкції, то до його надійності пред'являються підвищені вимоги.

Нижче ми розповімо, на що варто звертати увагу при покупці каркаса для піддонів, а також наведемо ряд порад по його самостійного виготовлення та встановлення.

характеристики каркасів

Призначення і конструкція

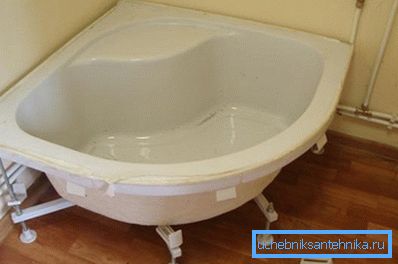

Душовий піддон є широкою і щодо неглибоку ємність, яка використовується для збору стічної води та перенаправлення її в каналізаційний злив. При цьому значна площа піддона разом з малою товщиною матеріалу, з якого він виготовляється, істотно ускладнюють його використання. Під навантаженням днище прогинається, що призводить до деформації всієї конструкції, а також до руйнування протикорозійного покриття.

Крім того, для забезпечення ефективного зливу піддон потрібно встановлювати таким чином, щоб зливний отвір знаходилося вище входу в каналізаційний стояк. Відповідно, необхідно піднімати його вище рівня підлоги приблизно на 100 мм, що неможливо зробити без додаткових пристосувань.

Таким пристосуванням і є каркас.

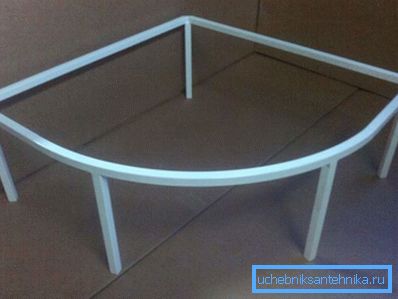

• По перше, він забезпечує піддону необхідну опору. Залежно від конфігурації, каркас може розташовуватися або тільки по периметру, або ще й під днищем. Другий варіант є більш привабливим саме для широких моделей: поперечні підсилюють ребра жорсткості надають необхідну стабільність.
• По-друге, ніжки каркаса дозволяють підняти піддон над підлогою на потрібну висоту. При цьому маса конструкції зростає незначно, а значить, не збільшується і навантаження на перекриття, що дуже важливо при обладнанні санвузлів у будинках з легких матеріалів.

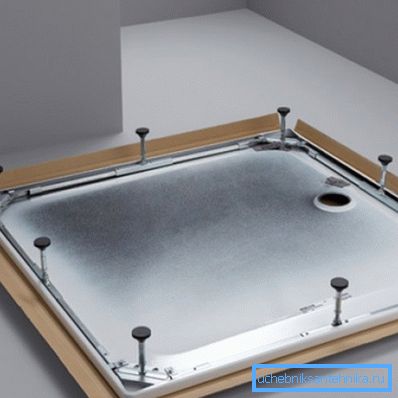

• По-третє, конструкція більшості каркасів дозволяє регулювати довжину ніжок. Завдяки цьому ми можемо максимально швидко вирівняти піддон по площині, що є обов'язковою умовою ефективного використання душової.

Зверніть увагу! Душова кабінка повинна стояти ідеально рівно, інакше виникнуть проблеми зі зливом води, та й дверцята в напрямних почнуть застрявати в результаті перекосу. При установці безкаркасних піддонів вирівнювання проводиться шляхом заливання стяжки на обрану ділянку.

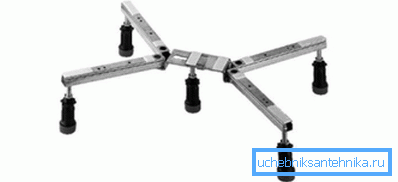

Конструкція у таких пристроїв досить проста:

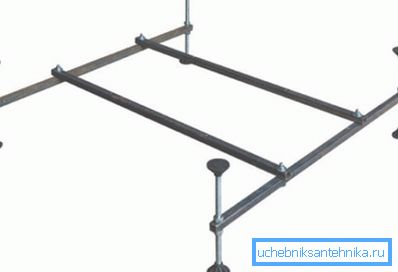

• Основу складають кілька сталевих планок, з'єднаних або за допомогою зварювання, або з використанням кутових кронштейнів.
• На кінцях планок і в місцях перетину проробляються отвори з різьбленням, в які встановлюються досить товсті (10 мм і більше) гвинти.
• На кінці гвинтів накручуються ніжки, виготовлені з міцного пластику. Усередині ніжок також нарізається різьба, що дозволяє регулювати положення каркаса.

Рекомендації по вибору

Незважаючи на те, що ціна таких виробів відносно невелика, вибирати їх потрібно дуже ретельно. Пов'язано це з тим, що вони виконують дуже відповідальну функцію: якщо каркас зламається, то його заміна буде пов'язана з вельми серйозними трудозатратами, оскільки кабінку доведеться розбирати майже повністю.

Вибираючи модель, потрібно звернути увагу на наступні нюанси:

• Перше - це конфігурація опорних балок. Бажано, щоб вони розташовувалися не по периметру піддону, а під його підставою. Так навантаження, яку стоїть людина надає на дно, буде розподілятися більш рівномірно.
• Товщина труб - теж дуже важливий фактор. Найкраще купувати моделі, виготовлені з профільної труби мінімум 20х40 мм: такі точно не будуть прогинатися.
• Приділити увагу потрібно і якості металу. Дуже добре, якщо всі деталі покриті протикорозійного фарбою: так ми будемо впевнені, що навіть в умовах підвищеної вологості конструкція не буде іржавіти.

Порада! Особливу увагу приділяємо якості обробки зварних швів, оскільки тут іржа з'являється в першу чергу. Якщо є хоч найменші сумніви, перед установкою коштує обробити проблемні місця захисним складом ще раз.

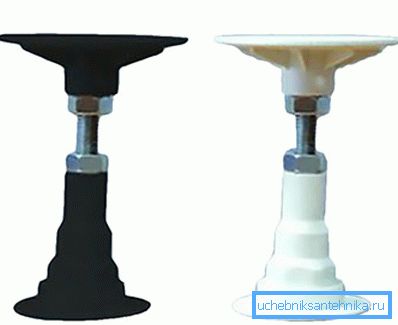

• Нарешті, слід оглянути ніжки і місця їх кріплення. Деталі повинні загвинчуватися досить туго, але без зайвих зусиль, а на опорах не повинно бути тріщин і інших дефектів.

Виготовлення та монтаж

Як зробити каркас

Як правило, опорні конструкції ми набуваємо разом з самим душовим піддоном. В ідеалі обидві деталі повинні бути виготовлені одним виробником - так збіг розмірів буде максимально точним.

Однак іноді знайти підходяще виріб буває досить складно, або ж потрібна вам модель коштує невиправдано дорого. У цьому випадку цілком можна зробити каркас самостійно.

Для виготовлення нам будуть потрібні:

• Зварювальний апарат.
• Болгарка з ріжучим кругом по сталі.
• Дриль і свердла різних діаметрів.
• Мітчики для нарізки внутрішньої різьби.
• Сталеві профільні труби (квадратні 40 х 40 мм або прямокутні 20 х 40 мм).
• Пластикові насадки на ніжки.
• Сталеві стрижні з різьбленням.

Роботи виконуємо так:

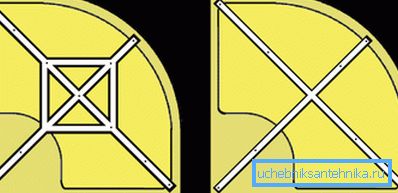

• Для початку створюємо креслення нашої майбутньої конструкції. Якщо нам потрібен каркас під душовий піддон 90х90 см, то найпростіше виготовити хрестоподібну опору розмірами близько 80х80 см з підсилюють вставками.
• Від труби відрізаємо фрагменти потрібної довжини і ретельно очищаємо їх від іржі.

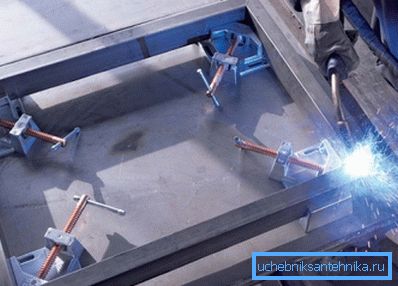

• Укладаємо заготовки на зварювальний стіл і зварює їх, стежачи за тим, щоб вони розташовувалися строго горизонтально. Контролювати відсутність відхилень дуже важливо саме в тому випадку, коли ми робимо нерегульований каркас.
• Якщо ви не володієте навичками зварювання, то деталі можна стягнути болтами. При цьому слід пам'ятати, що так елементи виявляться в різних площинах.
• Ніжки - найскладніше. Для простої конструкції досить приварити знизу під кутом 90⁰ короткі відрізки профільної труби. Якщо ж нам потрібна регулювання по висоті, то в трубах свердлимо отвори, в яких нарізаємо різьблення, а потім укручуємо гвинти.

• На кінці ніжок надягаємо заглушки або накручуємо регульовані пластикові опори.
• Всі зварні шви ретельно зачищаємо, після чого обробляємо отриману деталь протикорозійного фарбою.

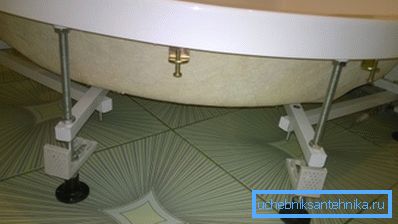

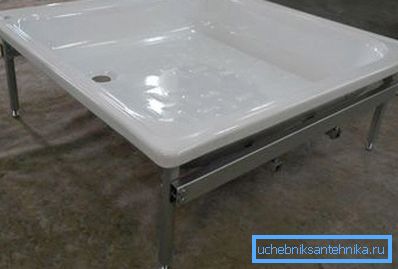

Як встановити піддон на каркас

Процес установки піддону на каркас (неважливо, фабричний або саморобний) складності не представляє:

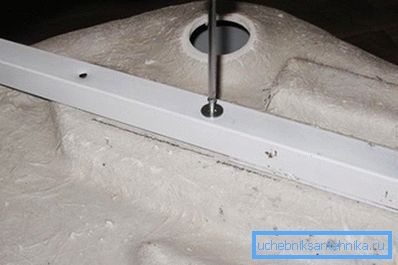

• Якщо знизу на піддоні є кріпильні отвори або спеціальні вушка, то перевертаємо його і фіксуємо на днище каркас за допомогою гвинтів. В іншому випадку піддон потрібно буде просто укласти на опору, іноді - із застосуванням герметика.
• Далі встановлюємо ніжки каркаса на обрану ділянку статі. Поверхня повинна бути максимально вирівняна і очищена від сміття.
• Використовуючи гайковий ключ, обертаємо регулювальні гвинти на ніжках до тих пір, поки піддон не буде встановлено ідеально рівно. Процес контролюємо за допомогою одного або декількох рівнів.
• Після завершення монтажу на бічні опори піддону встановлюємо декоративні планки. У саморобних конструкціях для цієї мети можна заздалегідь виконати кілька отворів для кріплення.

висновок

Як бачите, наведена вище інструкція досить проста для самостійної реалізації. Звичайно, виготовити каркас для піддону складніше, ніж просто використовувати готовий, але при необхідності і з цим завданням цілком можна впоратися.

Для більш детального вивчення описаних методик варто переглянути відео в цій статті.
