Клапан для унітазу: які його різновиди найбільш надійні

Всі бачки для води мають такий складний компонент, як зливний клапан для унітазу. На даний момент існує кілька різновидів цього вузла. Слід знати про них все, перед тим, як купувати прилад або його ремонтувати.

призначення вузла

Призначення пристосування таке.

1. Воно відкривається і випускає воду під час спорожнення бачка.
2. Перешкоджає надходженню води після наповнення резервуара до потрібного ступеня.
3. Запірний елемент забезпечує постійний рівень рідини в баку, якщо спостерігаються перепади напору у водопроводі. Коли тиск в системі падає або зростає на 0.1 МПа, рівень води не повинен змінюватися більше ніж на 0.4 см.

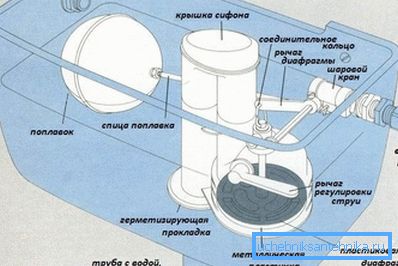

Загальний принцип роботи, який має клапан бачка унітазу, такий.

1. У міру зменшення рівня рідини в резервуарі нижче допустимої величини, поплавок занурюється все нижче і тим самим задіє важіль.
2. Тиск на штовхач-стрижень падає. Внаслідок цього, вода починає текти в бак.
3. Одночасно поплавок починає спливати наверх.
4. Після досягнення певного рівня клапан перекривається важелем, вода набиратися припиняє.

Різноманітність конструкцій поплавцевих елементів залежить від безлічі типів зливних систем та бачків. Наприклад, існує зворотний клапан на унітаз і прямий аналог. Принцип їх роботи дуже відрізняється.

Типи запірної арматури для бачка

Запірна фурнітура унітазів може виготовлятися з металу або пластику.

Матеріал виготовлення

Дорогі моделі зливних механізмів виробляються з бронзи і латуні. Дані металеві сплави мають хорошу міцність і жорсткість, майже не схильні до корозії, стійкі до хімічних і механічних навантажень.

За конструкцією вони можуть являти собою як найпростіші роздільні вузли (наливний і спускний клапана), так і складні збірні блоки.

Зверніть увагу! Важеля клапанні вузли зі сплавів виробляються тільки для моделей унітазів класу «еліт». Для «бізнес» категорії металеві запірно-зливні елементи робляться окремими від заливного аналога. Це істотно спрощує систему, надає їй універсальність при монтажі і дозволяє ремонтувати вузли окремо.

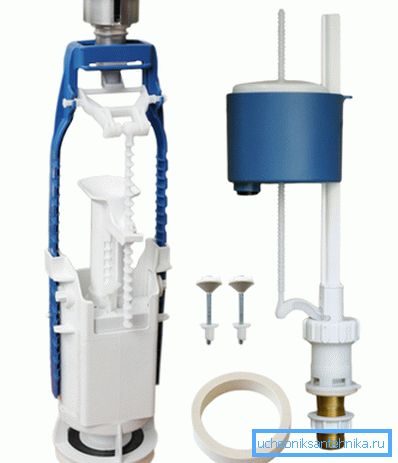

Найчастіше клапан бачка унітазу проводиться з пластика. Від якісність сировини, а також точності виробництва елементів залежить підсумкова ціна вузла. Іншими словами, тут присутній пряма залежність - чим запірна арматура бака дорожче, тим вона буде довговічніше.

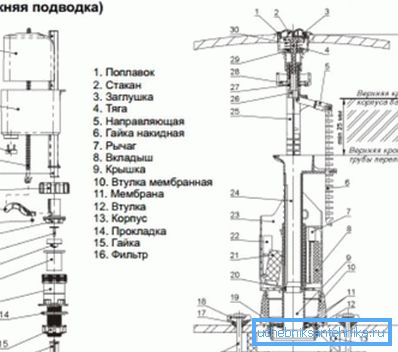

конфігурація пристроїв

Запірна фурнітура бачка має лише дві конфігурації: своїми руками можна встановити або роздільну, або збірну систему.

1. Роздільний заливний клапан для бачка унітазу і спускний аналог монтуються по черзі.
2. Взаємний зв'язок таких елементів здійснюється лише через воду.
3. Заливний елемент є простим вузлом певної форми, які мають поплавок.
4. Той за допомогою керуючої тяги, діє при підвищенні рівня рідини на засувку, та перекриває воду.
5. Окремий зливний клапан бачка унітазу може мати кнопку-клавішу, педалі, тяги та ін.
6. Даний елемент має об'ємну горловину. З нею пов'язане повітряний або механічний клапан. Відривається він за допомогою тягової системи або через прямий вплив (підйом, натискання).

Зверніть увагу! Основна перевага роздільних зливних вузлів - можливість заміни або ремонту окремих їх елементів. Дана обставина істотно полегшує і здешевлює роботи.

1. Збірні механізми, в яких наливний і спускний елементи знаходяться в одному корпусі і пов'язані між собою прямий тягою, гарантують максимальну безпеку і надійність експлуатації бачка.
2. Варто зазначити, що такі системи складні в ремонті, крім цього - їх проблематично налаштувати.
3. Однак інструкція зауважує, що при точному регулюванні подібний вузол буде працювати бездоганно.

Різновиди клапанів по конструкції

Всього існує три конструктивні різновиди запірної арматури для бачків:

• клапани «Кройдон»;
• аналоги мембранні;
• поршневі пристрої.

Пристрої типу «Кройдон»

Такі клапани технологічно застаріли, вони зустрічаються лише на моделях сантехнічних приладів минулих років.

1. Вони включають в себе поршень з сідловиною, вісь важеля і клапанний корпус.
2. Подається вода і відсікається за допомогою поршня, що переміщується по вертикалі.
3. Пускає в хід його важіль поплавця.

Така конструкція досить швидко зношується. Тому, з плином часу, клапан в унітазі не перекриває воду, вона протікає і розбризкується з бака унітазу.

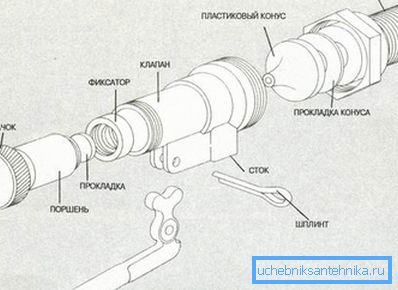

поршневі аналоги

1. Впускний клапан унітазу поршневого типу володіє віссю у вигляді важеля.
2. Фіксується вона в шплінта (роздвоєне).
3. Коли важіль переміщається горизонтально, він спонукає до руху поршень.
4. Той періодично стосується сідловини. Це регулює надходження води в накопичувальний резервуар.
5. Поршень має на своєму закінченні ущільненням.
6. Коли він сполучається з сідловиною, ущільнення присікає подачу води.

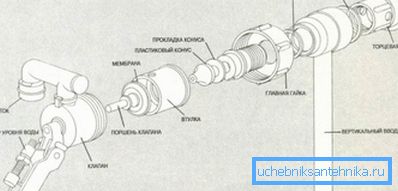

Сучасні вузли з мембраною

1. Такий клапан в бачок унітазу замість прокладки оснащується мембраною.
2. Проводять їх з гуми або силікону.
3. В ході переміщення поршня зсувається і мембрана.
4. Тому вона, в необхідний момент, присікає надходження води в бачок.

Подібні клапана є найсучаснішими. Ними оснащуються все нові моделі сантехнічних приладів. Виходячи з цього, на мембранних пристроях варто зупинитися детальніше.

Вони забезпечують найбільш швидке наповнення бачка водою і її перекривання. Виходячи з якісність вузла і точності його регулювання, процес набору рідини і її зливу може бути безшумний або дуже гучний.

Зверніть увагу! Головний мінус мембранного типу клапанів - для ефективної їх експлуатації у водопровідній системі не повинно бути значних перепадів тиску. Їх величина не повинна перевищувати 0.1 МПа.

Крім цього, щоб механізм функціонував нормально і максимально довго, важливо щоб вода в мережі була чистою.

Як працює мембранний клапан

Основні фази роботи пристрою представлені нижче.

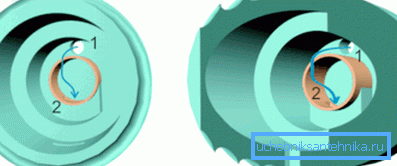

перша фаза

1. У першій фазі клапан відкритий. Під час неї вода надходить в бачок. Мембрана, підкоряючись напрямку течії рідини, відсувається. Отже, вода без перешкод може наповнювати резервуар.
2. Спочатку рідина тече лише в попередню секцію.
3. Щоб вона потрапила безпосередньо в бак, в даному відсіку є спеціальний отвір. Процес схожий на той, який йде в бачках, обладнаних штокової клапанами, однак тут є мембрана, натягнута на поршень.
4. У ній є просвіт, крізь нього пропущений шток із пластику. Він також має просвіт перетином в 1 мм. Завдяки йому вода частково тече в наповнювальну секцію.
5. Коли поплавок знаходиться в опущеному стані, в поршні утворюється маленький отвір, що має діаметр всього-на-всього в 0.5 міліметра. Через нього невеликий обсяг рідини перетікає в бачок.
6. Завдяки подібним принципом роботи мембранного клапана, створюється однаковий тиск в попередньої і наполнительной секції і в частині бачка за ними. У цьому полягає принципова різниця між таким механізмом і аналогом, які мають штоковий клапан.

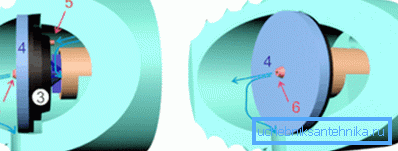

Другий етап

1. На даній стадії вода надходить в накопичувальний резервуар, з цим одночасно спливає наверх кульовий поплавок.
2. В ході процесу збільшується і рівень штока з гумовим ущільненням.
3. Ущільнювач закупорює отвір.
4. При подальшому переміщенні штока, поршень з мембраною притискаються до сідловини. Тим самим, наповнювальна секція герметизується.

Виходячи з того, що водяне тиск в наполнительной частини бачка пов'язано з тиском спливаючого поплавка, мембрана дуже щільно притискають до сідловини. Так присікається надходження води в накопичувальну ємність.

третя стадія

1. Третій етап - це злив води після використання унітазу.
2. У той момент, коли рідина спускається з бака і випливає в чашу унітазу, що давить вплив поплавка на шток зникає.
3. Проріз в поршні в цей час не перекривається штоком. Виходячи з цього, і в наполнительной секції тиск різко зменшується.
4. Напір залишається лише від водопроводу, він-то і діє на поршень з мембраною, переміщаючи їх в сторону.
5. Завдяки цьому, зливний механізм знову переходить в першу стадію.

висновок

Конструкція зливної системи і в тому числі її клапана має велике значення для ефективності і надійності роботи унітазу. Вибираючи сантехнічний прилад, не забудьте переконатися, що він оснащений сучасною її моделлю.

Відео в цій статті містить багато доповнює інформації.
