Механізм бачка унітазу і його типові проблеми

У цій статті нам належить познайомитися з тим, як влаштований зливний бачок. Ми вивчимо пристрій застарілих і сучасних конструкцій. Крім того, нами будуть порушені типові проблеми механізмів бачка.

Отже, в путь.

перелік вузлів

Він більш ніж невеликий.

1. Наливна механізм для унітазу (він же - заливний клапан) використовується для дозованого наповнення бачка. При зливі він відкривається; при підйомі води до певного рівня перекриває її подачу.
2. Механізм для змиву унітазу (зливний клапан) відповідає, відповідно, за злив. Його завдання - після натискання кнопки, важеля або ривка ланцюжка витратити весь обсяг води з максимальною швидкістю.

Втім: так звані механізми подвійного зливу в одному з режимів дозволяють витрачати лише частина обсягу бачка, тим самим заощаджуючи воду.

1. Вузол сполучення бачка з поличкою повинен забезпечити герметичність при зливі. Власне, в сучасних компактах ця функція покладається на кільцеву манжету з м'якої гуми.

заливний клапан

Латунний з коромислом

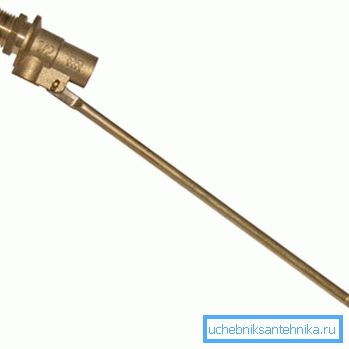

Найбільш старий конструктивно, але використовується донині заливний механізм для унітазу - латунний клапан з бочонком, коромислом, поплавком і гумовою прокладкою.

Принцип його роботи неважко зрозуміти, розібравши це пристосування:

• При підйомі рівня води спливає поплавок тягне довге плече коромисла вгору, при цьому притискаючи бочонок прокладкою до коническому сопла і перекриваючи воду.
• При зливі поплавок опускається, і бочонок відкриває сопло.

У настільки простої схеми є, однак, кілька специфічних проблем.

Пластиковий з коромислом

Завдяки більш дешевому в порівнянні з латунню пластику ціна цього типу клапанів трохи нижче.

Конструкція, проте, зазнала мінімальну кількість змін.

• Регулювання коромисла здійснюється не його примусової деформацією, а регулювальним гвинтом.
• Опціонально додався перекидається поплавок. При досягненні певного рівня води він різко змінює своє положення, за рахунок чого перекриває воду не поступово, а миттєво.

До перелічених вище проблем старого механізму додалися пов'язані з низькою механічною міцністю пластика. Тепер, як правило, шпилька НЕ ​​перетирається і не руйнується іржею, а поступово розширює отвори в корпусі клапана і випадає з них. Інструкція щодо усунення цієї проблеми зводиться, на жаль, до заміни клапана цілком.

З направляючої для поплавка

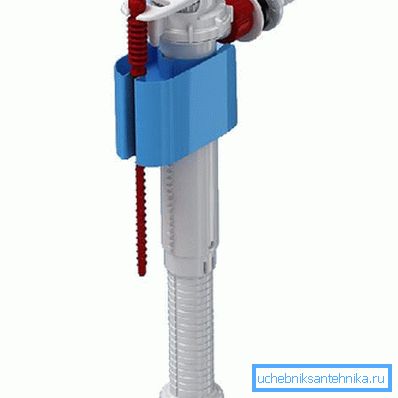

Сучасний поплавковий механізм для унітазу може набувати найрізноманітніших форм і конструктивні виконання. Ключова відмінність від звичних виробів родом з Радянського Союзу - в тому, що поплавок рухається уздовж вертикальної напрямної.

У чому переваги такого рішення:

1. Заливний клапан займає мінімум місця в унітазі.
2. Зсув поплавка в горизонтальній площині неможливо. Раз так - поплавок не може перешкодити роботі зливного клапана.

Регулювання рівня поплавця, при якому перекривається вода, здійснюється гвинтовим механізмом. Якісні силіконові прокладки служать десятиліттями. Єдиною проблемою залишається забиває клапан пісок, що лікується його розбиранням і промиванням.

Між іншим: встановивши після вентиля фільтр грубої очистки, ви усунете проблему раз і назавжди. А ось що продаються з клапанами фільтри краще не ставити: вони мають дуже тонкі сітки і швидко забиваються тим сміттям, який клапан пропускає без ускладнень.

зливний клапан

Яким може бути механізм для зливу бачка унітазу?

чавунний дзвін

Ці вироби використовувалися в вітчизняних верхніх бачках як мінімум з перших повоєнних років. За слив відповідав масивний чавунний клапан на важелі, спирається на край бачка. Підйом клапана прикріпленою до важеля ланцюжком відкривав шлях воді; залишок води з бачка висмоктує створюються в зливний трубі розрідженням через П-подібний перелив.

Типова проблема дзвони всього одна - втрата прокладкою еластичності. Для заміни прокладки використовується микропористая гума. На жаль, молодшим зразкам цієї безвідмовної конструкції вже майже півстоліття; ерозія і вапняні відкладення практично вивели їх з експлуатації.

гофра

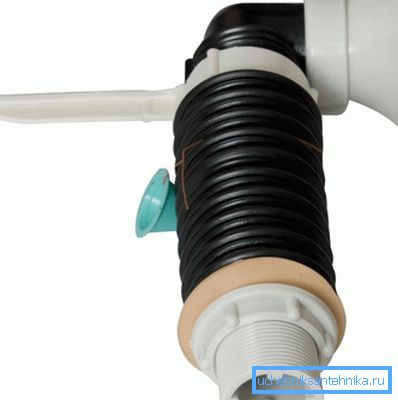

Це пластикове непорозуміння змінило дзвін в 70-х роках минулого століття. Гофра нахилялася при ривку за мотузку і знову-таки за рахунок розрідження в зливний трубі висмоктувала всю воду з бачка.

Цей механізм для зливу унітазу був порочної конструкцією спочатку: його робота пов'язана з деформацією пластику. Вапнування його поверхні водою зменшувало і без того невеликий ресурс гофри до двох років і менше.

груша

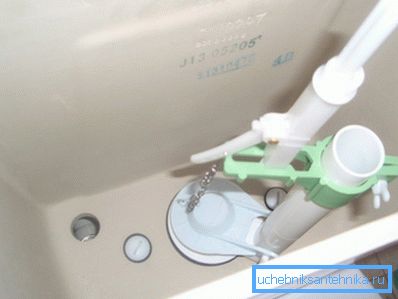

Більш здоровим рішенням стала груша, якій оснащувалися як верхні бачки, так і перші компакти. Гумове півкуля ходило по напрямних і піднімалося важелем або ручкою, що проходила через кришку бачка.

Основною проблемою перших комплектів арматури з грушами була корозія сталевих болтів, кріпиться сідло до корпусу бачка. Трохи рідше руйнувався шток або втрачала еластичність сама груша. Ремонт арматури своїми руками зводився до заміни дефектного елемента або, що було куди розумніше, комплекту цілком: термін його безпроблемної служби рідко перевищував 5-7 років.

Сучасний механізм для зливу води в унітазі теж часто включає грушу; проте в ньому, на відміну від попередників, майже не використовуються металеві деталі. Груша надіта на порожнистий полімерний шток, що виконує заодно функцію переливу, і піднімається ручкою, що підноситься над кришкою бачка.

пластиковий дзвін

Одночасно з грушами в дешевих пластикових бачках якийсь час використовувався механізм з пластиковим дзвоном-поплавком, надітим на циліндричний слив. При натисканні кнопки дзвін тонув, витісняючи воду; при цьому вона потрапляла в перелив і за рахунок розрідження в зливі спустошувала бачок.

Конструкція була виключно незручна у використанні, оскільки спрацьовувала при строго визначеному рівні води в бачку. Зміна тиску в водопроводі в поєднанні з поширеними тоді поплавками з латунним коромислом помітно впливало на цей рівень.

сучасні сливи

Типовий запірний механізм для унітазу, яким комплектуються сучасні імпортні бачки, являє собою вертикальну пластикову колону. Порожнина всередині колони являє собою перелив; вода перекривається кільцевою прокладкою, одягненою на порожнистий шток.

Як правило, зливні механізми дозволяють регулювати:

• Інтенсивність зливу за рахунок налаштування максимальної відстані між сідлом і прокладкою.
• Рівень переливу.
• У системах з подвійним зливом - витрата води при натисканні кнопки, що використовує для зливу частина вмісту бачка.

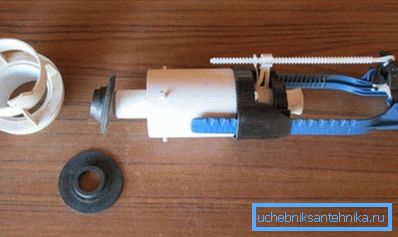

Єдина типова проблема конструкції - прокладка. За 5-8 років вона втрачає еластичність і потребує заміни. На щастя, її нескладно придбати окремо від арматури.

Сполучення бачка і унітазу

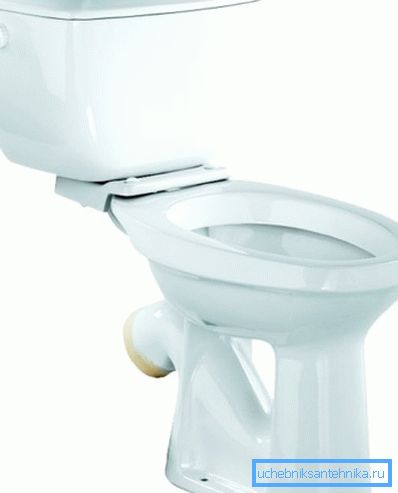

У сучасних унітазів з литою поличкою кільцева прокладка служить необмежено довго і проблем не створює. Єдина конструкція, яка заслуговує згадки - унітаз з окремою полицею вітчизняного зразка.

Список проблем, які вона створює власнику, досить значний:

1. Корозія кріпильних болтів.
2. Скол полички при натисканні.
3. Скол кріпильних вух унітазу.
4. Втрата еластичності овальної манжетою між бачком і поличкою.
5. Розрив конічної манжети під поличкою.

Потенційному покупцеві можна дати лише одну пораду: побачивши такий комплект, відійдіть від нього якнайдалі.

висновок

Зрозуміло, в одному невеликому матеріалі неможливо описати все вироблених за останні десятиліття конструкції бачків. З деякими рішеннями, яких ми не торкнулися, читача познайомить відео в цій статті.

Успіхів!
