Каналізаційна система призначена для відведення брудної води і продуктів життєдіяльності людини за межі будинку. Стоки скидаються по трубопроводу або у внутрішньоквартальну, а потім центральну системи водовідведення або переробляються в септику. Крім трубопроводу для організації водовідведення знадобиться маса додаткових елементів.

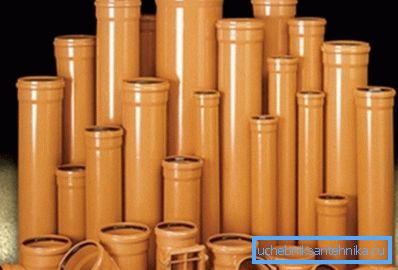

елементи каналізації

Що знадобиться для організації внутрішньої каналізації

Внутрішня каналізація збирає стічні води з усього будинку і скидає їх в стояк.

Комплектуючі для каналізації включають в себе:

  • гідрозатвори, що з'єднують сантехнічні прилади з трубопроводом;
  • трубопровід, що скидає стоки з поверху в колектор;
  • вентиляційна труба;
  • власне, сам стояк;
  • каналізаційний лежак - горизонтальний ділянку трубопроводу, через нього стоки потрапляють від стояка далі.

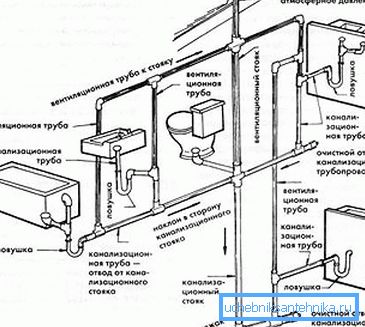

Схема внутрішньої каналізації

При прокладанні труб знадобляться такі фасонні елементи як ревізія, трійники, коліна, заглушки і т. Д. Без них неможливо забезпечити відведення стоків за всіма правилами.

фасонні елементи

Фасонні частини для каналізації інакше можна назвати сполучними частинами, вони випускаються в таких конфігураціях:

  • муфта - короткий відрізок труби з розтрубами з обох сторін. Використовується для з'єднання 2-х частин трубопроводу;

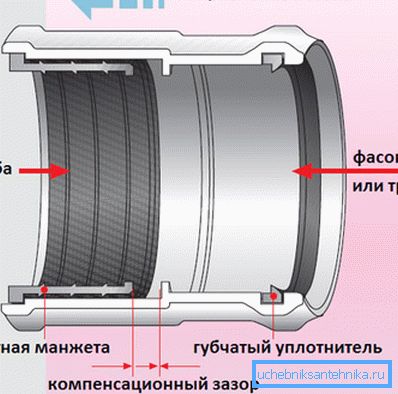

Схема з'єднання труб за допомогою муфти
  • перехідник (Редукція) - використовується для з'єднання труб різного діаметру. Редукція може бути соосной, ексцентрикової;

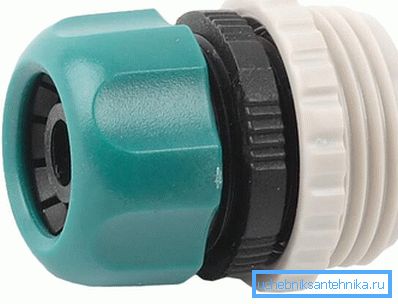

перехідник
  • трійник - цей елемент незамінний в ситуаціях, коли потрібно створити гілку, відходить від основної каналізації, наприклад, при розведенні по поверхах своїми руками;

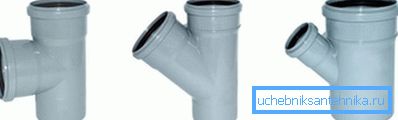

види трійників
  • ревізія - той же трійник, тільки вихід закритий заглушкою, а саме відгалуження невелике. Використовується при засміченні каналізації для її прочистки;

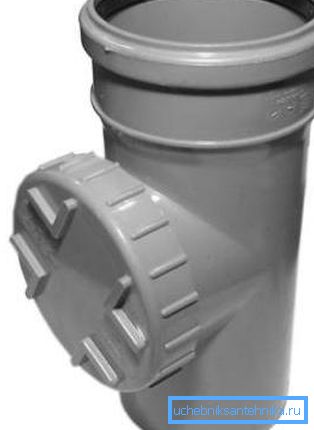

каналізаційна ревізія
  • хрестовина - призначення те ж, що і у трійника, але з його допомогою організовується більш складний вузол;

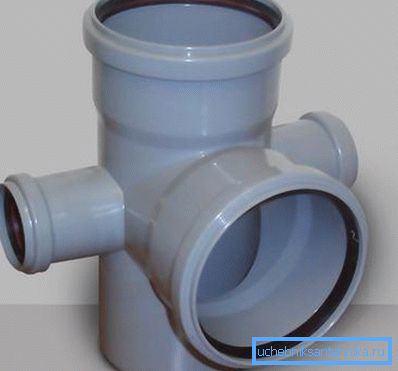

Хрестовина для створення складного вузла
  • коліно (Відведення) - використовується при повороті трубопроводу;
  • Зворотній клапан - необхідний в аварійних ситуаціях, завдяки йому стічні води не будуть стікати назад у разі несправності системи водовідведення;

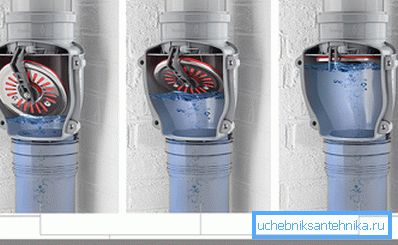

Схема роботи зворотного клапана
  • заглушка - при ремонті використовується для перекриття каналізації.

Фасонина для каналізації - життєво важливий елемент при прокладанні системи. Без них неможливо виконати ні розводку труб по поверху, ні їх підключення до стояка.

Особливості підключення сантехнічних приладів

Підключення будь-якого сантехнічного приладу повинно бути організовано так, щоб неприємні запахи з каналізації не просочується в приміщення. Найпростішим способом вважається підключення через гідрозатвор (або сифон).

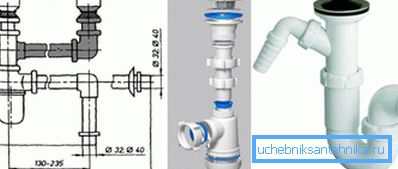

Сифон для мийки

Сифон виглядає як звичайна труба у вигляді букви S, завдяки водяній пробці захист від запахів гарантована. Якщо в будинку не планується регулярне проживання, наприклад, на дачі, то можна розглянути інші способи захисту від запахів (сухий каналізаційний сифон).

ремонт каналізації

При ремонті перерахованих вище елементів буде недостатньо. Зокрема, при заміні ділянки трубопроводу знадобляться каналізаційні патрубки.

Нерідкі ситуації, коли частина старої труби прогнила або просто тріснула, в такому випадку знадобиться заміна не всієї системи водовідведення, а тільки невеликої ділянки. Для того, щоб нову трубу під'єднати до існуючої системи водовідведення та використовуються патрубки.

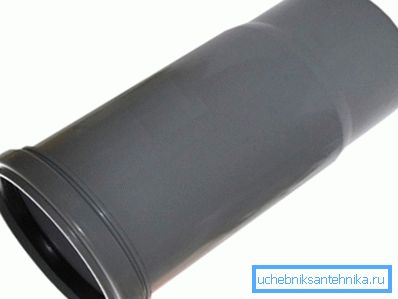

каналізаційний патрубок

Зовні каналізаційний патрубок виглядає як невеликий відрізок труби, з одного боку вона гладка, а з іншого - розтруб. Відповідно, з одного боку з'єднання виконується розтрубним способом, з іншого - в стик, за допомогою муфти.

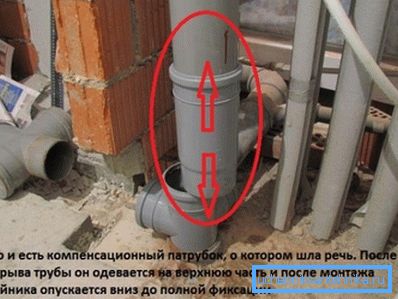

Правильна установка каналізаційного патрубка

Іноді при ремонті старої чавунної каналізації доводиться стикувати пластикові та чавунні труби. При цьому для досягнення потрібної герметичності одного герметика недостатньо. Спершу в чавунний розтруб потрібно буде вставити гумову манжету і вже в неї - пластикову трубу.

Герметичність стику сантехнічних приладів і трубопроводу

Ущільнювальна манжета для каналізації використовується для того, щоб знизити ймовірність протікання на ділянці між сантехнічним приладом і трубопроводом. Зовні манжета виглядає як гумове кільце, яке надягається поверх стику.

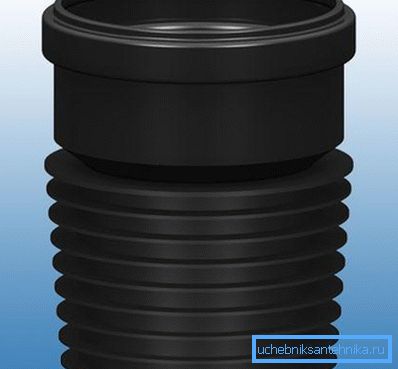

каналізаційна манжета

Для досягнення більшої еластичності манжети не містять полімерів, для їх виробництва використовується тільки натуральна гума. Правда, в процесі експлуатації через це доводиться використовувати мастило, щоб гума не потріскалася.

Зверніть увагу! Гума з додаванням полімерів більш довговічна і міцна, тобто процес монтажу полегшується. Але вона не така еластична як натуральна гума і не завжди гарантує щільне прилягання до труби.

Якщо планується використання гумової манжети, то знадобиться ще й змащення для каналізаційних труб. Якщо кінець труби спробувати вставити в манжету без змащення, то гуму можна легко пошкодити. Та й після монтажу манжету потрібно періодично змащувати.

Схема з'єднання труб за допомогою манжети

Що стосується конкретної мастила, то варіантів багато, деякі вважають за краще використовувати автомобільну мастило, яка використовується для гумових вставок в автомобільних дверях в зимовий час. Але і звичайна сантехнічна мастило дозволяє зберегти гуму в цілості й схоронності.

Елементи зовнішньої каналізації

Крім самих труб, ревізій і колін, зовнішній ділянку системи відведення стоків включає і кілька специфічних елементів. У разі автономної каналізації стоки потрібно десь зберігати поки вони очищаються, тому знадобиться спорудження відстійника, а краще - септика.

спорудження відстійника

Відстійники для каналізації є звичайною яму в якій стоки відстоюються, великі частинки осідають на дно, після чого прояснені стічні води переходять на наступний етап очищення. Зовні відстійник виглядає як яма з укріпленими стінками і дном (або спеціальна ємність).

Якщо відстійник споруджується самостійно, то інструкція виглядає так:

  • в землі риється яма (глибина приблизно 2,5 м, перетин як мінімум 2,0х2,0);
  • на дно ями відсипається подушка з шару гравію, поверх якої влаштовується піщаний шар;
  • після цього потрібно герметизувати дно і стінки ями. Можна спорудити опалубку, розмістити в ямі арматурний каркас і залити стінки і дно ями бетонної сумішшю, допускається зміцнити стіни цегляною кладкою;

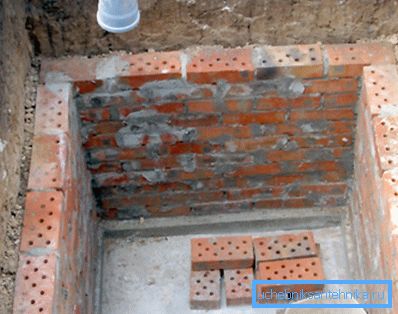

Стіни відстійника викладені цеглою
  • коли бетон затвердіє, залишиться тільки забетонувати перекриття і влаштувати вентиляцію відстійника.

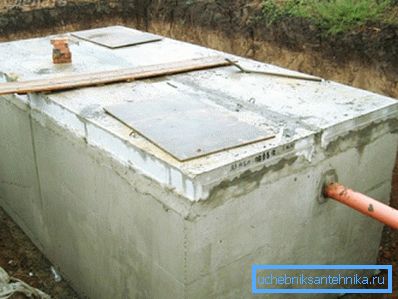

На фото - бетонний відстійник

Можна піти й іншим шляхом, багато замість трудомісткого бетонування для відстійників використовують пластикові ємності великого об'єму. Це можуть бути еврокуби, пластикові бочки, металеві бочки, в яких раніше зберігалися ЛФМ. Ціна пристрою відстійника в такому випадку невисока, але герметичність забезпечується.

Є і бюджетні варіанти відстійників. Зі звичайних покришок для вантажного автомобіля можна спорудити відстійник, відповідний для нерегулярно використовуваної каналізації.

Простий відстійник з покришок

Окремо стоять ємності для септиків. Зовні така ємність виглядає як велика бочка з вентиляційними трубами, а внутрішній простір розділений на окремі зони: спершу стоки відстоюються, потім через систему переливу рідина потрапляє в другу секцію, де і відбувається остаточне очищення.

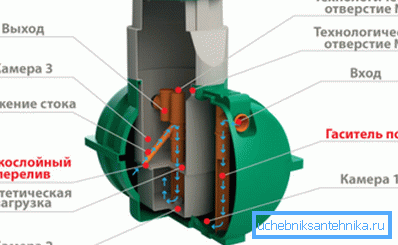

Схема роботи септика

Зверніть увагу! Якщо в бочці раніше зберігалися ЛФМ, то використовувати її в якості відстійника можна тільки після ретельного очищення і випалу. В іншому випадку є ризик забруднення грунту хімією.

Фторопластові труби і бочки для каналізації

Окремо варто згадати фторопластові бочки на каналізацію. Сам по собі фторопласт - цікавий матеріал. Труби і бочки з нього можна експлуатувати в діапазоні температур від -100 ° С до +250 ° С. До того ж фторопласт відрізняється міцністю і довговічністю.

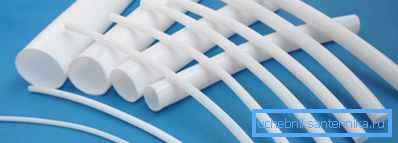

фторопластові труби

Зверніть увагу! Фторопласт - інертний матеріал, він не вступає в реакцію навіть з дуже агресивними речовинами, за цим показником він навіть перевершує платину і золото. Тому використовувати його в звичайній каналізації не зовсім виправдано. Найчастіше фторопластові труби і бочки використовуються в хімічній промисловості.

Підведення підсумків

Водовідвід вже давно став невід'ємною частиною комфортного життя людини. Викладений матеріал допоможе визначитися з тим переліком елементів, які знадобляться при монтажі системи відводу стоків і уникнути затримок при виконанні робіт. Завдяки цьому правильно організована каналізаційна система прослужить не одне десятиліття.

На відео в цій статті показані деякі нюанси пристрою внутрішньої каналізації.
