Пристрій каналізації всередині квартири і за її межами

Якщо ви проживаєте в квартирі, то, безсумнівно, користуєтеся послугами міської центральної каналізаційної системи і, швидше за все, навіть не замислюєтеся про особливості здійснюваних нею функцій з технічної точки зору. А дарма. Адже розуміння того, як влаштована міська каналізація, призведе до її більш ефективному та безперебійному експлуатації.

Тому в даній статті ми надамо вам всю необхідну для цього інформацію.

Каналізаційна система в квартирі

В першу чергу розглянемо, як облаштовується система стічного трубопроводу в межах багатоквартирного будинку, а вже потім, як влаштована каналізація в місті.

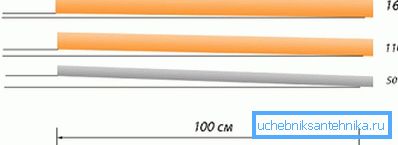

Правильний ухил труб

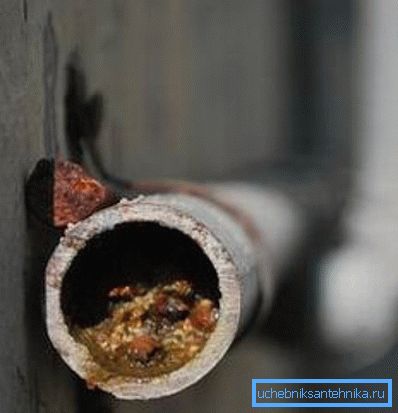

Трубопровід встановлюється таким чином, щоб він міг самоочищатися, чому сприяє правильне дотримання кута нахилу його елементів. У квартирах для його реалізації зазвичай використовуються каналізаційні труби діаметром 40-50 мм, так ось для них оптимальний ухил - це 3%, що становить 3 см на кожен метр системи. В іншому випадку вас чекатимуть наступні проблеми:

В обох випадках власників квартири очікує поява технічних засмічень в каналізації, позбутися від яких можна буде тільки шляхом заміни неправильно встановлених елементів.

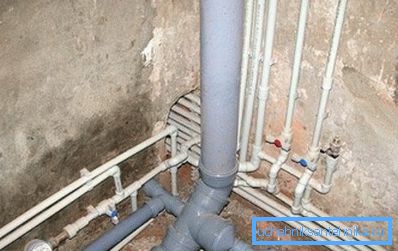

Підключення до загального стояка

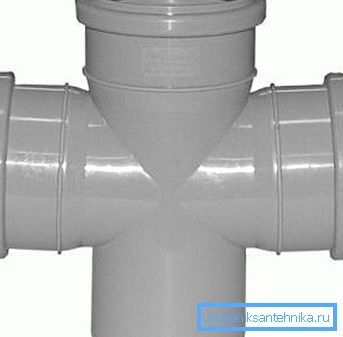

Вхід в загальну систему каналізації з квартири тільки один і здійснюється він за допомогою спеціальної хрестовини, яка дозволяє підключити одну трубу діаметром 100 мм і дві труби діаметрами по 50 мм, але давайте про це більш детально.

Інструкція:

1. До основного найбільш широкому отвору приєднується унітаз і біде.

1. До одного з пятідесятімілліметрових входів підключають всі інші сантехнічні прилади ванної та туалету, включаючи пральну машинку і душову кабінку.
2. До другого - всі кухонні пристрої, включаючи посудомийну машинку.

Висота установки сантехнічних пристроїв

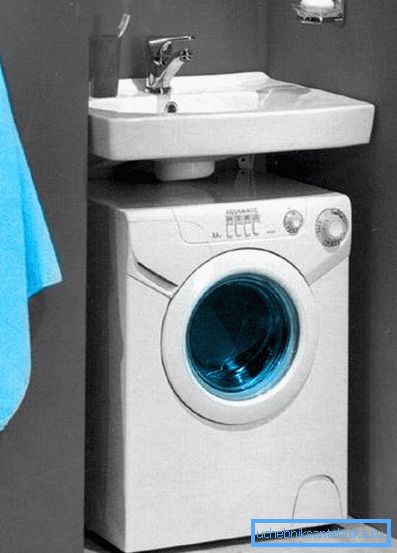

Так як весь трубопровід має певний ухил в бік основної магістралі, то, отже, чим далі від стояка підключається обладнання, тим вище воно повинно бути піднято. Винятком з цього правила є тільки пральна і посудомийна машини, так як вони володіють власними відцентровими насосами, виштовхує рідину під тиском, і можуть бути розташовані навіть нижче вхідного в загальну каналізацію отвори.

Порада: рекомендується здійснювати монтаж пральної і посудомийної машин в найвіддаленішому кутку. Це дозволить ближче помістити те обладнання, яке потребує відповідного підйомі.

вибір труб

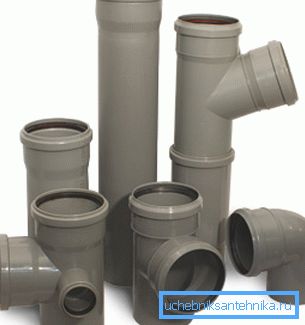

Використання чавунних виробів при створенні трубопроводу вже давно застаріло, для цього набагато краще підходять різні види полімерних представників: поліпропіленові, поліетиленові або полівінілхлоридні труби.

Їм притаманні такі переваги:

• Доступна ціна. Пластик завжди дешевше металу.
• Абсолютна вологостійкість. Повністю відсутні процеси корозії або гниття.
• Маленький вага. Виключає додаткове навантаження на елементи кріплення.
• Простота експлуатації та обробки. Всі елементи з'єднуються вручну і легко коротшають в разі потреби.

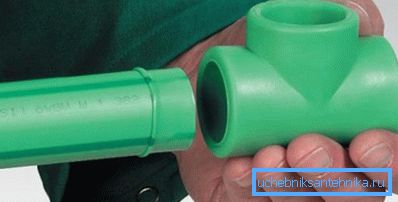

Порада: при з'єднанні фаски і муфти після того, як стикування буде виконана впритул, відтягніть трубу трохи назад, приблизно на 15 мм. Так ви забезпечите компенсаційний зазор на момент температурного розширення матеріалу. У зворотному випадку, труби може перекосити при проходженні через них гарячої води, від чого з'єднання дасть текти.

• Можливість оснащення шумоізоляцією. І шум збігає по трубах рідини не буде вас турбувати ні вдень, ні вночі.

кутові з'єднання

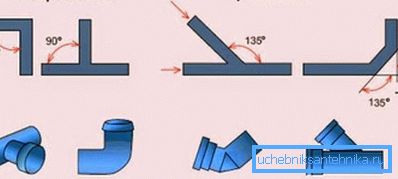

Тут все досить-таки просто: прямі кути є причинами освіти каналізаційних засмічень і можуть призвести до затримки стічних вод, тому їх краще уникати. У цьому вам відмінно допоможуть вироби вигнуті під 135 градусів.

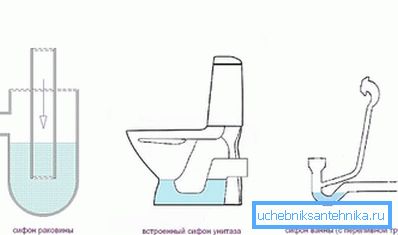

гідрозатвори

Каналізація виділяє неприємні запахи, які можуть проникнути по трубах і в житлове приміщення. Щоб цього не сталося, слід встановлювати на кожен стік спеціальний гідрозатвор.

В унітазі, наприклад, таке конструктивне рішення є спочатку, для раковини і ванни встановлюється у вигляді сифонів. Утвориться в таких пристроях за рахунок різниці рівнів висоти вхідних труб водяна пробка надійно перешкоджає попаданню смердючих ароматів в квартиру.

Порада: якщо надовго їдете з дому, налийте в сифони трохи соняшникової олії. Новоутворена на воді, що знаходиться в гідрозатвори, плівка запобіжить її випаровування за час вашої відсутності. Інакше ви можете повернутися в не дуже добре пахне місце.

Каналізаційна система в місті

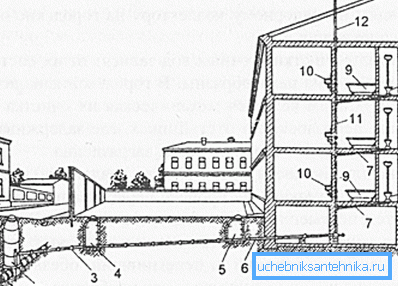

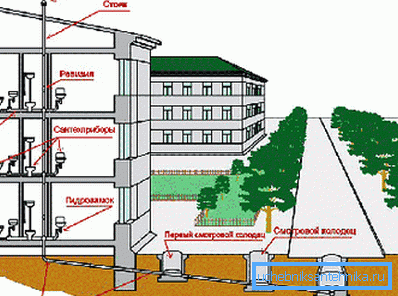

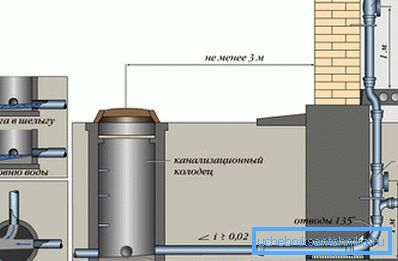

Давайте розглянемо, як виглядає каналізація в масштабах всього вашого багатоповерхового будинку і прилеглої вулиці:

1. Основна вулична магістраль. Саме по стічні води відправляться до місця своєї очищення, про який ми далі поговоримо трохи більш докладно.
2. Технічний міської колодязь. Пристрій колодязів каналізації необхідно для можливості здійснення технічного обслуговування і ремонтних робіт всієї системи.

1. Сполучна гілка між дворовим і міським колодязями.
2. Дворовий технічний колектор. Об'єднує всі будинки у дворі в єдину мережу і, крім доступу до системи, дозволяє також згладити поворотні кути.
3. Оглядовий колодязь. Є у кожного під'їзду окремо.
4. Ділянка, що з'єднує стояк з оглядовим колодязем.
5. Внутрішні трубопроводи квартир.
6. Унітази.
7. Ванни.
8. Мийки.
9. Стояк.
10. Каналізаційна вентиляція. Необхідна для того, щоб в системі не накопичувався розряджений повітря, через якого випаровується вода в гідрозатвори, що в свою чергу призводить до проникнення неприємних запахів в житлові кімнати.

Стічні води

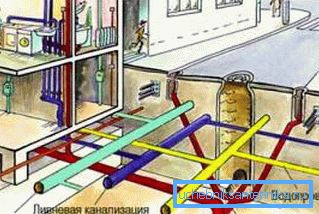

Каналізаційна міська мережа поза домом в залежності від потрапляють в неї стічних вод може бути двох типів:

Як ви бачите, роздільна система набагато вигідніше, тому що при ній не доводиться переробляти ще й атмосферні опади.

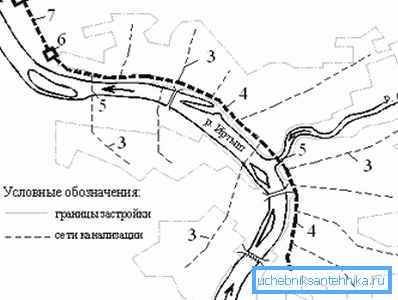

Рух по місту

 Елементи міської каналізаційної магістралі:

1. Дворові системи.
2. Вуличні колодязі.
3. Колектори районів, обладнані станціями перекачування, так як не завжди можна забезпечити достатній ухил труби для природного руху нечистот.
4. Дюкери, також здатні здійснювати перекачку стічних вод.
5. Міська перекачивающая каналізаційні стоки станція.

1. Заміська частина трубопроводу.
2. Споруди механічної та біологічної очистки.
3. Викид в водойми.

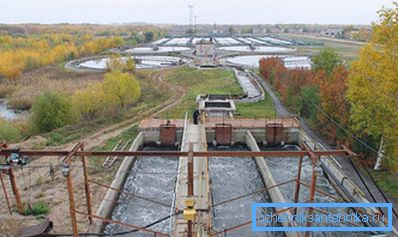

очищення

Можна виділити наступні основні етапи очищення пройшли через міську каналізацію стічних вод:

1. механічна. Решітки, пісколовки і відстійники допомагають затримати і відокремити найбільші нерозчинні частинки сміття.

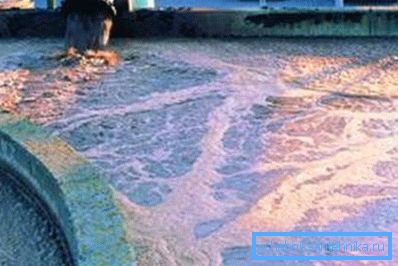

2. біологічна. Здійснюється завдяки дії мікроорганізмів і може бути двох видів:

Штучний спосіб очищення має свої мінуси:

• споживання електроенергії;
• необхідність в технічному обслуговуванні;
• висока вартість реалізації.

Зате не шкодить екології і не вимагає величезних земельних площ, як це відбувається у випадку з природним методом.

висновок

Міська каналізаційна система починається від раковини, над якою ви миєте руки, і закінчується в озері. І весь цей колосальний шлях уможливлюють безліч її елементів, які ми розглянули вище.

Несправність, неправильна установка або експлуатація будь-якого з них може привести до дрібної або великої аварії. Тому намагайтеся дотримуватися всіх правил користування каналізацією.

Відео в цій статті надасть вашій увазі на розгляд додаткову інформацію, що має безпосереднє відношення до викладеним матеріалам. Безперебійна робота міської каналізаційної системи починається з вашої квартири.
