Проектування каналізації - основні особливості даного виду

Неможливо уявити собі сучасне житло без систем каналізації, при цьому дуже важливо зробити все відповідно до будівельних норм, щоб в процесі експлуатації виникало якомога менше проблем. Проектування каналізації в приватному будинку має цілий ряд особливостей, які і будуть розглянуті в даній статті.

Виконуючи прості рекомендації, ви зможете самостійно зробити ефективну систему видалення стоків.

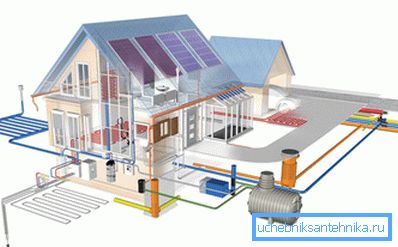

Сучасні проекти передбачають наявність цілого комплексу комунікацій, і каналізації відводиться дуже велике значення

Основні критерії, яким повинен відповідати проект

Проектування систем водопостачання і каналізації повинно відповідати цілій низці норм і вимог, крім того, конструкція влаштовується з урахуванням декількох важливих критеріїв:

Відповідність нормативній документації Всі комунікації повинні влаштовуватися відповідно до норм СНиП, причому існує декілька нормативних актів, кожен з яких регламентує ту чи іншу частину системи. Найпростіше узгодити проект з професійними фахівцями, щоб мінімізувати можливість помилок і прорахунків, так як в подальшому усунути їх буде набагато складніше
Вибір якісних комплектуючих і фітингів Дуже важливо використовувати тільки ті матеріали і елементи, які гарантовано будуть служити протягом багатьох років. Навіть самий кваліфікований монтаж не гарантує довговічності системи, якщо використовуються низькоякісні вироби, тому низька ціна ні в якому разі не повинна бути визначальним фактором при виборі
Грамотне проектування мереж каналізації Якщо ви проводите всі необхідні заходи по розробці документації своїми руками, то важливо розрахувати оптимальний діаметр кожного з трубопроводів, підібрати конфігурацію системи, намагаючись дотримуватися всіх рекомендацій, які будуть описані в наступному розділі
Акуратний монтаж і перевірка системи З огляду на поширення виробів з ударостійкого пластику, інструкція по збірці каналізаційної мережі стала максимально простий, однак і тут важливо робити роботу дуже акуратно, не допускаючи деформації елементів і пошкодження ущільнювальних гумок. Після складання система в обов'язковому порядку перевіряється на герметичність

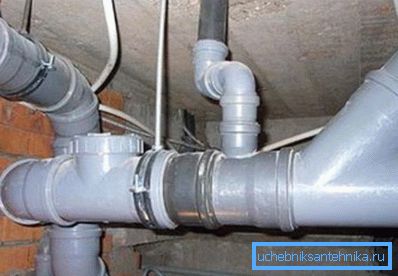

Проектування внутрішнього водопроводу і каналізації набагато складніше, ніж здається на перший погляд

Що необхідно знати при створенні проекту

Важливо розуміти, що всі комунікації поділяються на внутрішні і зовнішні. Ми розглянемо кожну з частин більш детально, щоб розкрити тему максимально докладно.

Внутрішня каналізація

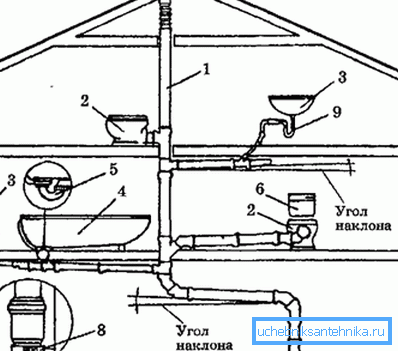

Проектування систем каналізації потрібно проводити виходячи з принципу «чим простіше, тим краще»

До цієї частини відносяться всі частини системи, які знаходяться в приміщеннях.

Проектування водопостачання і каналізації на цьому етапі проводиться з дотриманням наступних рекомендацій:

  • Дуже важливий фактор - дотримання оптимального ухилу трубопроводів, так як системи самопливні. Занадто малий кут загрожує застоєм стічних вод, а надто великий призводить до прискореного налипання твердих частинок на стінки труб, що може привести до засмічення, боротьба з якими може стати дуже великою проблемою в процесі експлуатації.

Зверніть увагу! При діаметрі труб в 5 см ухил повинен становити 5 см на 1 погонний метр, якщо діаметр 100-110 мм, то вистачить і 2 см на метр труби. Показники не повинні сильно варіюватися, крім того, будь-які перепади ухилу вкрай небажані, так як ці ділянки потенційно небезпечні появою засмічень. Але на коротких ділянках каналізаційних труб ухил може бути і більше.

  • Унітаз повинен кріпитися до стояка окремим з'єднанням. Це, по-перше, максимально знижує ймовірність появи засмічень, а по-друге, якщо до з'єднання унітазу приєднати ще які-небудь елементи, то під час змиву з усіх сифонів буде висмоктувати вода, і неприємний запах буде проникати в приміщення постійно.
  • Дуже важливо пристрій системи вентиляції каналізації, її відсутність може привести до появи неприємних запахів в приміщенні і спорожнення сифонів внаслідок утворення надлишкового розрідження в системі.  Дана система не повинна з'єднуватися із загальною вентиляцією, її необхідно окремо виводити на дах, встановлюючи аератор, щоб опади не потрапляли в систему.

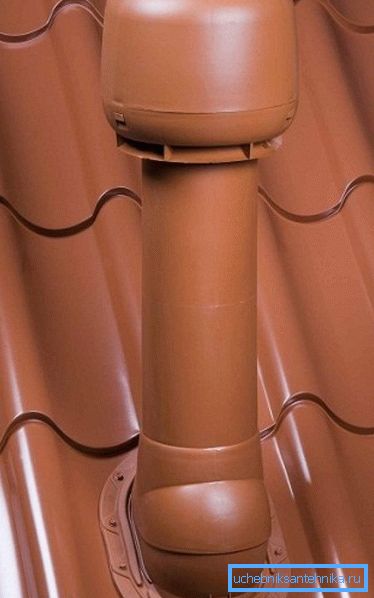

Аератор можна підібрати і в колір покрівлі, що значно підвищує естетичну привабливість конструкції
  • Проводячи проектування каналізаційних мереж важливо пам'ятати про правильному порядку приєднання елементів до стояка. Для уникнення проблем унітаз повинен приєднуватися нижче всіх елементів. Це дуже важливий момент, якому слід приділити особливу увагу, інакше в процесі експлуатації доведеться зіткнутися з безліччю проблем.

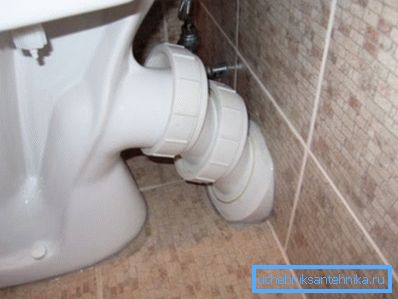

На фото: оптимальне рішення - розташування унітаза безпосередньо біля стояка

Пам'ятайте! Якщо в системі присутній унітаз, то мінімальний діаметр труби для стояка не повинен бути менше, ніж 100 мм. Якщо ж унітазу немає, то підійде і труба діаметром 50 мм.

  • Дуже важливо зробити грамотну шумоізоляцію стояків, найпростіший варіант - пристрій короби з гіпсокартону, при цьому внутрішні порожнини можна ущільнити мінеральною ватою. Не забувайте, що внизу стояка повинен бути ревізійний люк, до якого необхідний легкий доступ на випадок виникнення проблем.

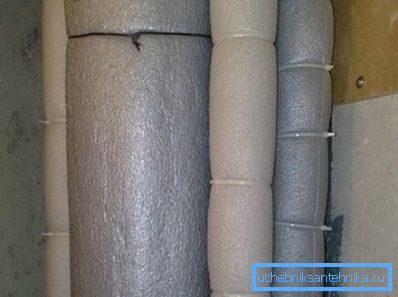

Якщо зробити короб немає можливості, то можна використовувати спеціальний утеплювач, він також добре гасить шум
  • Проектування водопроводу та каналізації найкраще завершити узгодженням з фахівцями, так можна бути повністю впевненим у правильності робіт.

зовнішні комунікації

Проектування зовнішніх мереж водопроводу та каналізації має ряд відмінних рис:

  • Дуже важлива точка виведення труби з дому, вона повинна розташовуватися нижче точки промерзання грунту. Глибина промерзання відрізняється в залежності від району, про це більш детально розказано в окремій статті на даному ресурсі, якщо немає можливості так поглибити комунікації, то необхідно використовувати спеціальні утеплювачі для труб, придбати які можна в будь-якому магазині сантехніки.

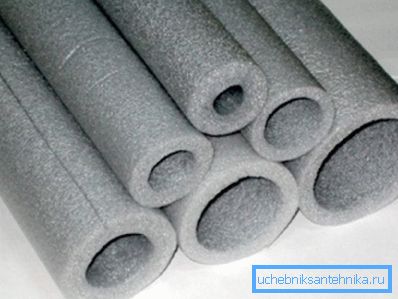

Важливо підібрати оптимальний діаметр утеплювача
  • Проектування зовнішніх інженерних мереж каналізації залежить від того, які комунікації будуть використовуватися. Найпростіший і ефективний варіант - централізована система, якщо ж її немає, то необхідно або робити дренажні колодязі, або встановлювати септик.
  • Очисні споруди повинні розташовуватися як мінімум в 30 метрах від джерела води і не менше ніж в 5 метрах від будинку, краще, якщо цей показник буде становити 10 метрів.
  • Проектування зовнішніх мереж каналізації включає в себе і розрахунок орієнтовних навантажень на систему, якщо вона буде проходити під проїздом, то важливо, щоб всі елементи були стійкими до навантажень, в деяких випадках оптимальним варіантом є чавунні або азбестоцементні труби.
  • Якщо ви розробляєте і проект зливової каналізації, то варто відзначити, що її можна і не поглиблювати нижче точки промерзання, головне влаштувати грамотний злив води, щоб під час морозів система була повністю порожній, це убезпечить її від пошкоджень.

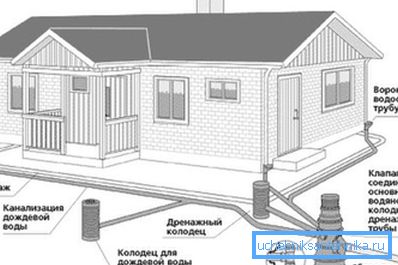

Проектування зливової каналізації по СНиП допускає її розташування на мінімальному поглибленні, в цьому і полягає її головна відмінність

висновок

Насправді важливо досконально розібратися в даному питанні, зрозуміти деякі особливості допоможе відео в цій статті. Переглянувши його, ви будете ще краще орієнтуватися в даній темі і зможете провести проектування каналізації самостійно (див.також статтю З'єднання унітазу з каналізацією - розглядаємо ключові методики).
