Прокладка каналізаційних труб в будинку: покрокове

Власний будинок або дача мрія багатьох людей сучасності. Шум і суєта великих міст стомлюють і, прийшовши додому, хочеться відчувати себе повноправним господарем. Але разом з тим приватні володіння повинні бути обладнані всіма благами цивілізації. А прокладка каналізаційних труб в приватному будинку один з найважливіших етапів облаштування такого комфортного проживання.

Всупереч існуючій думці змонтувати каналізаційну систему своїми руками не так складно як здається. Звичайно, попотіти доведеться, але результат вартий того. Загальна технологічна інструкція, яку ми викладаємо в даній статті, не вимагає фундаментальних знань. Досить освоїти початкові навички будівництва і володіти слюсарним інструментом на побутовому рівні.

поділ систем

У малоповерховому приватному будівництві, облаштування будь-каналізаційної системи можна умовно розділити на 2 етапи. До першого відноситься монтаж трубної розводки всередині будівлі. Тобто установка і закріплення стояків, плюс підведення зливу на всі точки експлуатації сантехнічного обладнання. Сюди ж можна віднести розподільний вузол в підвалі будівлі.

Все, що знаходиться за межами фундаменту, фахівці відносять до зовнішньої системі. Вона включає в себе лінію від будинку до зливу. Плюс сюди ж відносяться зливні ями, септики або більш сучасні і дорогі автономні фільтраційні станції.

Монтаж внутрішньої системи

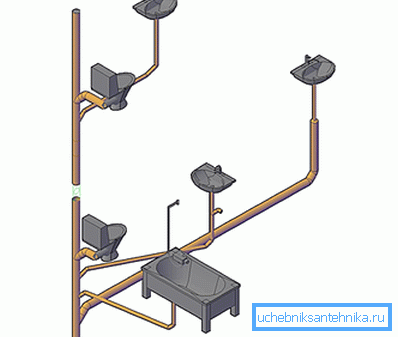

Будь-який фахівець вам скаже, що конструкції подібного роду потрібно розміщувати як можна компактніше. В ідеалі робиться 1 магістраль і поблизу від неї монтуються всі точки зливу. В даному випадку, чим складніше конфігурація системи, тим вище ймовірність засмічень і помилок при монтажі.

Звичайно, існують певні норми ГОСТ, в яких зазначено, яке перетин труб потрібно брати для систем різної протяжності. Але з досвіду можемо сказати, що чим більше взяти перетин, тим надійніше буде працювати каналізація. Для приватних будівель з малою поверховістю розмір центральної магістралі стартує від 100 мм. Мінімальний перетин труби для розводки по приміщеннях 40 - 50 мм.

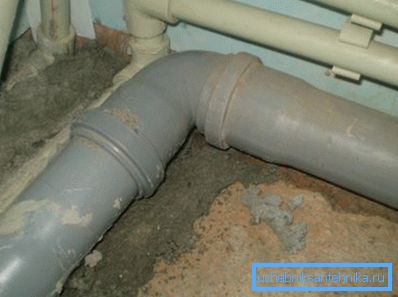

Важливо: уникайте гострих кутів при проектуванні і монтажі конструкцій. Максимальний, рекомендований кут вигину коліна знаходиться в межах 45 ?. На великих вигинах зростає ймовірність засмічень каналізаційної системи.

складаємо ескіз

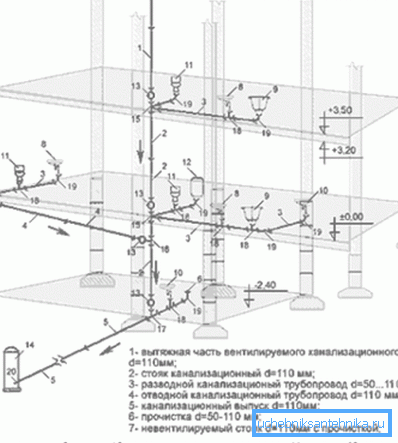

Досвідчені фахівці добре знають, як прокладати каналізаційні труби в приватному будинку, що називається на око, але якщо ви не володієте належним досвідом, то краще скласти поетапний план з докладною прорисовкой.

• Ми б вам не радили сліпо довіряти тим документам на будинок, які вже є. Краще взяти рулетку, олівець, аркуш міліметрового паперу і проміряти всі приміщення, в яких буде монтуватися слив. Не забудьте врахувати товщину стін і простінків.
• Після цього, в першу чергу потрібно визначитися з розташуванням центрального стояка. Як правило, він монтується за унітазом, причому відстань від унітазу до магістралі не повинен перевищувати 1 м.
• Далі промальовувалися відводи на кожну точку. Паралельно слід відзначати, скільки і яких конкретно вам знадобиться колін, вигинів, кріплень та інших супутніх матеріалів.

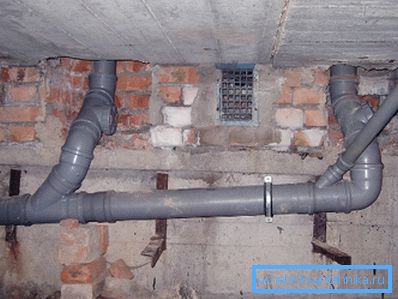

• Якщо ви є щасливим володарем двоповерхового будинку, то наш вам рада, робіть санвузли на обох поверхах, причому розташовувати їх краще по одному стояку.

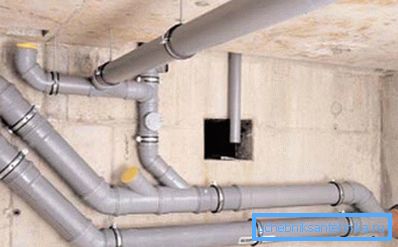

• Коли з будинком закінчено, переходите в підвал і замальовують тамтешню розв'язку. На останньому етапі потрібно визначитися, як буде проходити і в якому місці на даху буде виведена фанова вентиляційна труба.

вибираємо труби

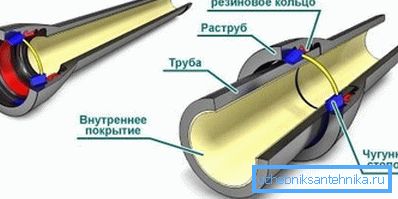

У відносно недавньому минулому каналізаційні системи монтувалися виключно чавунними трубами. Матеріал звичайно хороший і довговічний, але важкий, крихкий і ціна у нього кусається, плюс до цього, чавун схильний до корозії.

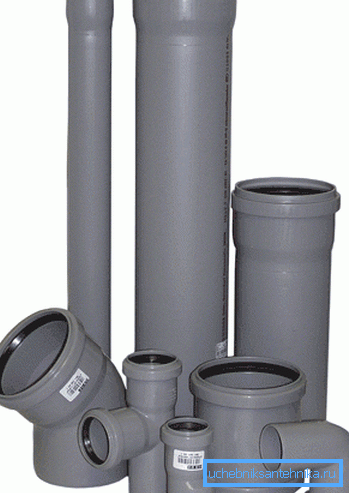

Зараз лідерами продажів є труби з поліпропілену (ПП) або полівінілхлориду (ПВХ). Завдяки гладкій внутрішній поверхні, такі стоки набагато рідше забиваються. Матеріал при цьому дуже легкий і зручний в монтажі.

Важливо: для внутрішньої розводки каналізації використовуються труби сірого кольору. Для прокладки в землі береться матеріал яскравого, як правило, оранжевого кольору. Крім відмінностей в кольорах, труби для зовнішньої розводки володіють більш високими експлуатаційними характеристиками.

Поради по монтажу

В даний момент в торговельній мережі достатній асортимент пластикових виробів і різної монтажної фурнітури до них. У наборі, як правило, передбачено наявність гумових прокладок, але для впевненості рекомендується, при складанні, промазати всі стики силіконом.

Велике значення, при монтажі має кут нахилу системи. Безнапірні системи засновані на самоплив, тому важливо дотримуватися мінімальний нахил, більше можна менше не можна.

Згідно СНиП 2.04.03-85, а також СанПіН 2.1.4.1110-02 ухил туби перетином 50 мм повинен складати 30 мм на 1 п / м. Для труб від 100 мм досить нахилу в 20 мм на 1 п / м.

Порада: в кожній великій розв'язки або гострому коліні слід передбачити люки для обслуговування конструкції. Таким чином, в разі засмічення вам легше буде прочистити один сектор, ніж добиратися до пробки через кілька поворотів.

фанова вентиляція

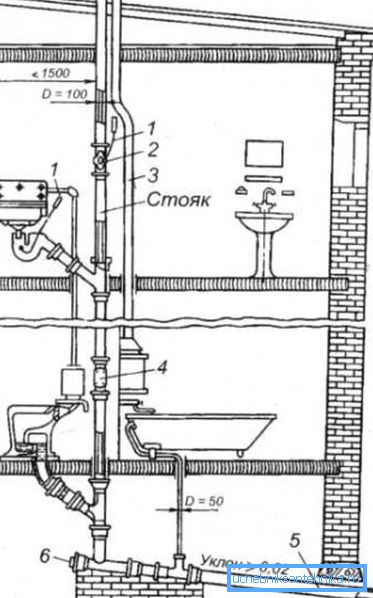

Монтаж фанової труби або вентиляційного клапана обов'язкова процедура при облаштуванні каналізації в приватному будинку. По суті, це продовження стояка, яке виводиться вище рівня покрівлі на 700 мм.

Дане пристосування необхідно для нормалізації внутрішнього тиску в системі. Без нього через перепад тиску або гідроудару, в житлові приміщення може проникати неприємний запах з труби.

Важливо: не забувайте, що відстань від виходу фанової вентиляції, до найближчого вікна або балкона не повинно бути менше 4 м. Плюс вкрай не рекомендується поєднувати її з побутової або пічної вентиляцією в будинку.

зовнішня система

В ідеалі, технологія прокладки каналізаційних труб в землі вимагає заглиблення нижче рівня промерзання грунту. Але в багатьох районах нашої країни грунт промерзає до 1 - 1,5 м і більше. Тому, як правило, трубу закладають на глибину 50 - 70 см і додатково утеплюють.

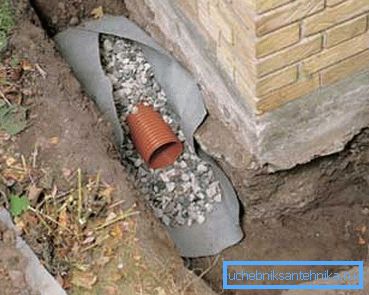

Для утеплення навколо випускної труби робиться кокон з труби більшого діаметру або будь-рулонної гідроізоляції, найдешевший варіант це технічний поліетилен. Просвіт між гідроізоляцією і зливом робиться в межах 50 - 150 мм і заповнюється будь-яким не гігроскопічним утеплювачем. Найчастіше це пінопласту крихта або керамзит.

У північних районах ще рекомендується знизу труби, по зовнішній стороні, прикріпити утеплювальний електрокабель. Також зверніть увагу на те, що при виході з фундаменту на слив надаватися гільза і простір заповнюється утеплювачем, щоб виключити прямий контакт зливу з холодним, бетонним фундаментом. Плюс потрібно контролювати дотримання ухилу.

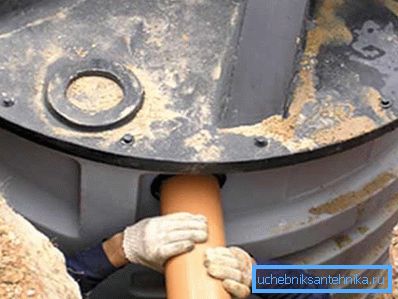

Порада: систему краще монтувати по секторам. Але перш ніж зібрати всі воєдино, підключити сантехнічне обладнання, врізатися в центральну каналізацію або септик і закопати зовнішню розведення. Ми вам радимо перевіряти роботу кожного сектора, виливаючи в нього чисту воду. Заміри це добре, але вода одразу вкаже на помилки.

На відео в цій статті можна побачити деякі тонкощі монтажу.

висновок

Як бачите прокладка каналізаційних труб своїми руками, при бажанні цілком реальна і здійсненне завдання. Зробити всі роботи в поодинці теоретично можна, але краще запросити хоча б одного помічника. Досвід показує, що так буде не тільки швидше, але і надійніше, як відомо дві голови працюють краще.
