Прокладка каналізації: як це робиться

За великим рахунком прокладення каналізації в квартирі своїми руками мало чим відрізняється від такого ж монтажу в приватному секторі, хіба що при першому варіанті вам не потрібно рити траншеї, а також обладнати вигрібну яму або септик. У будь-якому приміщенні труби такого типу і діаметра служать одній і тій же цілі і вимагають однакового ухилу для оптимізації стоку.

Нижче ми розглянемо основні вимоги монтажу, деякі нюанси, а також продемонструємо вам тематичне відео в цій статті.

труби каналізації

матеріали

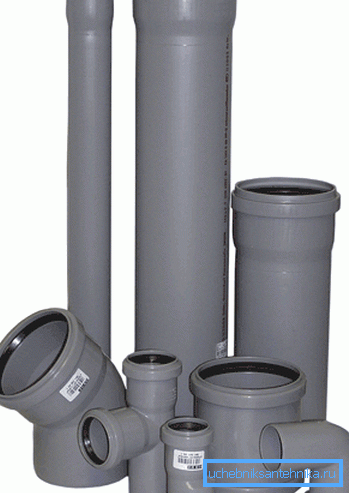

• У приміщенні для розведення каналізації застосовуються труби діаметром 50 мм і 100 мм (для пральної і посудомийної машини діаметр 32 мм), в залежності від призначення. 100-міліметрові ділянки зазвичай є стояками і підведенням до унітазу, а 50-міліметрові служать для всіх інших санвузлів.
• Фітинги використовуються для розв'язки вузлів, переходів на інший діаметр, поворотів і врізок різного характеру. Тому такі перехідники можуть мати різну конфігурацію, яка дозволяє вийти в іншу площину і зробити це під кутами 32 ?, 45? і 90 ?.

• Також для переходу з чавунної труби на пластикову, використовуються гумові редукції, які не тільки дозволяють змінити діаметр, але також служать хорошим ущільнювачем для стиків. Ще редукція використовується для переходу з 50-міліметрової труби на 32-міліметрову, а також гофрованих рукавів сифонів і унітазу.

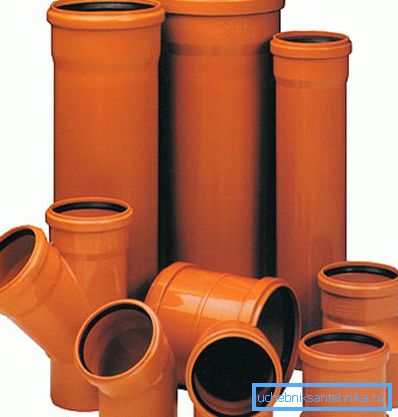

• А ось прокладка зовнішньої каналізації може здійснюватися, як 100-міліметровими трубами, так і великим діаметром фрагментів, таким, як ви бачите на фото вгорі - все залежить від кількості стоків. Гумові редукції для великого перерізу не застосовуються - для поворотів і зміни діаметра використовуються перехідні і гофровані пластикові каналізаційні фітинги. У приватному секторі такий матеріал застосовується вкрай рідко, його використовують тільки для загальної стічної магістралі.

Примітка. Крім перерахованих вище матеріалів для облаштування каналізації також використовуються зворотні запірні клапани і септики, але це окрема тема, яка вимагає окремого розгляду. Безумовно, ціна такого проекту, як і самих матеріалів, буде набагато вище.

В квартирі

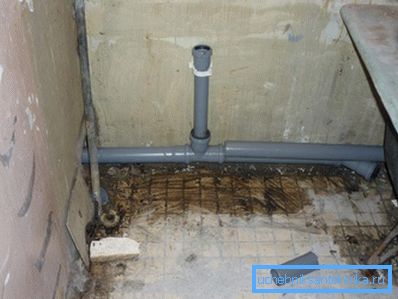

У квартирі застосовується безтраншейний спосіб прокладки каналізації, тобто, тут майже вся розводка здійснюється по стінах, на кронштейнах - в підлозі монтуються тільки труби для пральної і посудомийної машини діаметром 32 мм, та й то, не завжди.

Всі роботи в квартирі починаються з монтажу стояка, але перш вам доведеться зняти старий, чавунний і якщо така заміна відбувається не по всіх поверхах, а в окремо взятій квартирі, то вам доведеться робити врізку.

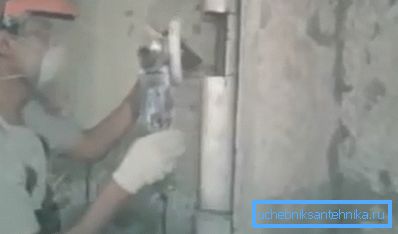

Для демонтажу стояка в окремо взятій квартирі вам потрібно вирізати фрагмент чавунної труби, але якщо у вас болгарка з диском на 180 мм (найбільш поширений варіант), то його радіуса не вистачить, щоб перерізати 100-міліметрову трубу.

Тому, ви вирізуєте шматок висотою 20-30 см, залишаючи лише задню стінку, а після цього у вас з'являється доступ і до тильної частини, так як в вирізану нішу увійде сама болгарка. Після від'єднання всіх горизонтальних розводок і повного видалення цієї ділянки ви акуратно розхитують трубу і виймаєте її разом (або окремо) з трійником розв'язки, але так, щоб не пошкодити стакан нижньої труби, що йде від сусідів.

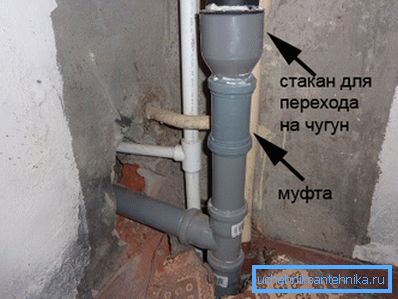

Коли ви все демонтіруете, вам потрібно буде очистити нижній стакан від ущільнювачів (смоли, цементу) і кеку, щоб вставити гумову редукцію, яка також буде служити ущільнювачем. А для переходу з чавунного кінця вгорі (його теж потрібно очистити від фарби) використовуєте спеціальний редукційний пластиковий фітінг (його видно на фотографії).

Коли ви вставите в нижню редукцію всі потрібні вам трійники і четверики (їх може бути більше одного), тоді відрізаєте прямий фрагмент труби (без склянки) і вставляєте його знизу, а ділянку для монтажу в верхній пластиковий фітінг розраховуєте так, щоб між трубами вийшов зазор не більше 5-7 см. Цей зазор ви перекриєте муфтою, яку заздалегідь потрібно надіти або на верхню, або на нижню трубу, а потім з'єднати ній обидва кінці.

Деякі вважають за краще під гумовий ущільнювач муфти підмазувати силікон, але це не є обов'язковою умовою - з'єднання з часом і без того досить щільно коксується і ніколи не пропускає рідину.

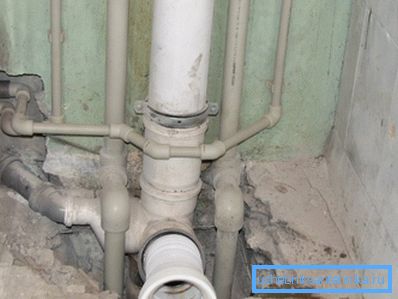

Від стояка розводка в квартирі здійснюється трубами діаметром 50 мм, виняток становить тільки варіант зі зміщенням унітазу, тоді в горизонтальній площині ще додається 100-міліметровий ділянку. Всі труби монтуються за допомогою пластикових або металевих кронштейнів. Ухил повинен становити 1-2 см на погонний метр.

У приватному секторі

Для приватного сектора вам необхідно довести стічну трубу до септика або вигрібної ями і при цьому ширина траншеї під час прокладання каналізації повинна бути такою, щоб забезпечити доступ до самої трубі. Природно, чим глибше ви будете рити, тим більше потрібно простору, тому, траншею до метра глибиною зазвичай роблять шириною в два багнети лопати, а якщо глибше, то збільшують до трьох багнетів.

Висновок з дому прокладають під фундаментом або крізь нього - це залежить від глибини, але в будь-якому випадку траса повинна знаходитися нижче точки промерзання грунту, навіть якщо ви кладете трубу в футлярі з мінеральної вати, пінополіуретану, піноізолу або спіненого пінополіетилену.

Рівень промерзання ви можете дізнатися на найближчій метеостанції або просто запитати в сусідів, яким вже доводилося виконувати подібні роботи. Рийте траншею на 10 см глибше такої точки, і ви гарантуєте захист від морозів.

Примітка. Деякі користувачі мережі Інтернет моніторять вартість прокладки каналізації за метр, але подібні розцінки залежать від умов прокладки, тобто, тут враховується глибина траншеї, відстань і так далі, тому, такі дані краще з'ясовувати безпосередньо у виконавців.

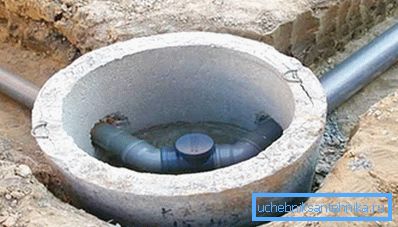

Якщо відстань від будинку до септика більше 4-5 метрів, то вам краще всього облаштувати ревізію, яку ви зможете врізати в колодязі - його можна зробити з бетонних кілець, як це показано на фотографії верху або з цегляної кладки. Це забезпечить вам доступ для прочищення труби сантехнічним тросом в разі виникнення засмічення каналізації.

Укладання труби слід робити на пісочну подушку висотою 20-30 мм, це дозволить дотримати правильний ухил (1-2 см на погонний метр). Засипають трубу теж піском, щоб його шар вийшов вище рівня верхньої стінки на 40-50 мм - це захистить пластик від механічних пошкоджень каменями, дротом і іншими твердими предметами при осіданні ґрунту.

Щоб пісок відразу остаточно осів, його слід не трамбувати, а рясно полити водою своїми руками - після цього відразу можна скидати в траншею грунт.

Рекомендація. При прокладанні труб слід уникати різких поворотів і навіть там, де є необхідність повернути на 90 ?, краще використовувати два фітинга по 45 ?. Такі комбінації знижують можливість утворення засмічень.

висновок

На закінчення можна сказати, що прокладка каналізації в приватному будинку або квартирі багатоповерхового будинку не становить особливої ​​складності, так як для цього є матеріали, які збираються за принципом дитячого конструктора. Проте, дуже важливим є дотримання всіх умов і правил монтажу, які забезпечать експлуатацію без проблем і форс-мажорів.
