Розширювальний бак для опалення: різновиди обладнання,

Для нормального функціонування системи опалення необхідний не тільки нагрівальний котел, труби і радіатори. Німу роль відіграє додаткове обладнання: повітряні клапани, терморегулятори, запірна арматура і так далі. Важливими є й розширювальні баки для опалення, завдяки яким в трубопроводах підтримується потрібний тиск рідини і віддаляється зайве повітря. Про те, навіщо потрібен цей елемент системи, як підібрати підходящу модель і встановити її своїми руками читайте далі.

різновиди обладнання

Вибір цього агрегату необхідно почати з розгляду існуючих на ринку моделей.

Сучасні технології облаштування систем опалення передбачають, що розширювальний бак в системі опалення може бути:

• відкритого типу - являє собою негерметичну ємність, куди в будь-який час можна долити використовуваний теплоносій в разі потреби;
• закритого типу (мембранний) - герметична ємність, розділена гнучкої перегородкою: з одного боку якої знаходиться теплоносій, з іншого - закачаний повітря або спеціальний газ.

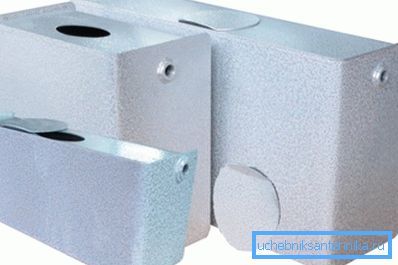

відкриті

Переваги такого типу обладнання в простоті його установки і обслуговування. Відкритий розширювальний бак на опалення не вимагає облаштування кранів, розділової мембрани і герметичній кришки, що захищає внутрішній простір від проникнення повітря.

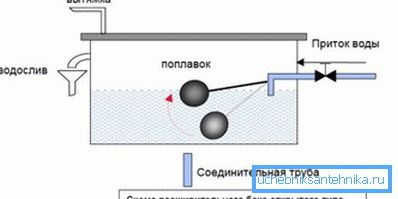

Компенсація втрат теплоносія, неминуча в цьому випадку, проводиться максимально простим способом: звичайним відром потрібно долити воду до необхідного рівня. Хоча багато моделей мають вхід для підключення водопроводу.

Форма ємності значення не має. Це може бути плоский металевий ящик або бочка, обсяг якої достатній, щоб вмістити витісняється при нагріванні теплоносій.

Незважаючи на те що ціна подібного рішення мінімальна, відкритий розширювальний бак системи опалення має кілька суттєвих недоліків:

• необхідність постійного контролю рівня води в ємності і її долив;

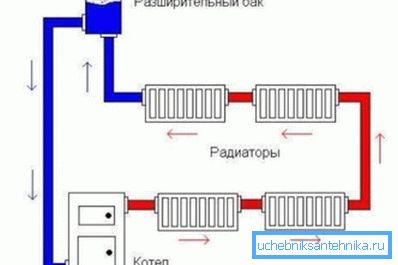

• складності при виборі місця для установки (інструкція по монтажу вимагає його розміщення в найвищій точці, що досить важко, якщо будинок не має горищного приміщення);
• низький тиск теплоносія в радіаторах і трубах опалення;
• корозія металу - труб, бака, радіаторів і так далі;
• необхідність утеплення - в деяких випадках теплоносій може замерзнути (особливо якщо горище будинку належним чином не утеплений).

Порада! Ознайомившись з перерахованими мінусами, запитайте: чи потрібен вам такий бак? У більшості випадків краще витратити трохи більше грошей і придбати більш просунутий агрегат. Він трохи дорожче, але переваги не змусять розчаруватися в прийнятому рішенні.

герметичні

Тут як раз і розглянемо більш докладно мембранний розширювальний бак: системі опалення гравітаційного типу він може і не знадобитися (хоча це твердження також спірно), але кліматична мережа з примусовою циркуляцією теплоносія, як правило, вимагає обов'язкової установки саме цього обладнання.

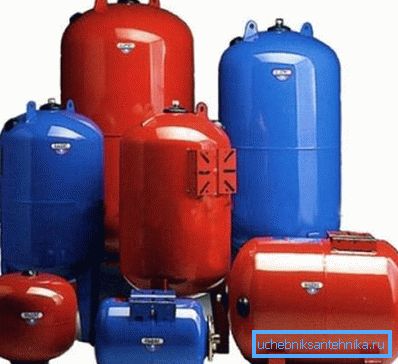

Герметичний розширювальний бак системи опалення буває двох різновидів:

• з мембраною з харчової гуми - такі агрегати пофарбовані в синій колір, коштують дешевше, але менш довговічні і міцні (мембрана може розірватися, якщо тиск в розширювальному баку системи опалення перевищить певний рівень);
• з мембраною з технічної гуми - це більш якісні вироби, які покриваються червоною фарбою (щоб відрізняти моделі між собою).

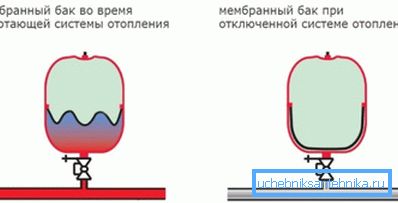

Принцип дії пристроїв однаковий і гранично простий: у міру підвищення температури обсяг теплоносія збільшується і його надлишки потрапляють в ємність, стискаючи повітря, що знаходиться за мембраною і збільшуючи його тиск. У міру остигання води відбувається зворотний процес.

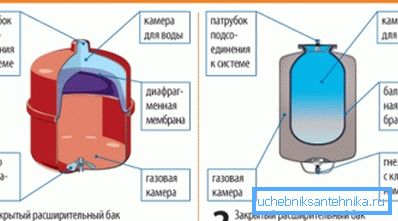

Залежно від способу закріплення мембрани розрізняють:

• баки зі знімною еластичною перегородкою - в разі пошкодження її можна замінити без демонтажу ємності;
• баки з незнімної мембраною - в цьому випадку доведеться змінювати весь бак, який, однак, коштує набагато менше попередньої різновиди.

Розширювальні баки для систем опалення, обладнані фланцевої (знімною) перегородкою мають кілька переваг:

• витримують більший максимальний тиск;
• можуть монтуватися як вертикально, так і горизонтально;
• дають можливість швидко замінити мембрану в разі розриву.

Порада! Щоб уникнути пошкодження перегородки, рекомендується при пуску опалення вибрати мінімальний режим його роботи, тоді тиск в системі буде підніматися повільно. Також можна встановити клапан з манометром, за допомогою якого скидається зайве повітря або вода.

Поради щодо вибору

Перед тим як вибрати той чи інший різновид бака для монтажу в системі опалення, рекомендується ознайомитися з позитивними сторонами використання герметичній розширювальної ємкості.

Навряд чи після цього у вас залишаться які-небудь сумніви:

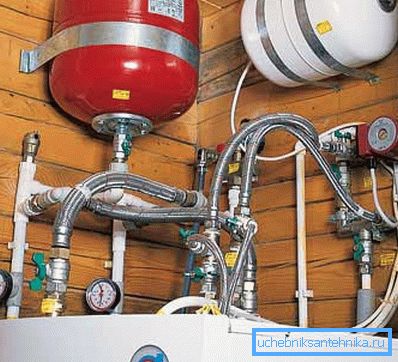

• її не обов'язково встановлювати у верхній частині опалювальної мережі, що дає можливість заощадити на покупці і прокладання труб;
• бак з мембраною має менші розміри, ніж ємність відкритого типу;
• виключені втрати теплоносія в результаті випаровування;
• максимально знижені тепловтрати, які неминучі при недостатньо утепленій відкритої ємності;
• металеві частини опалювальної системи краще захищені від корозії, так як герметичний бак виключає потрапляння повітря в трубопроводи і радіатори;
• наявність закритого розширювального бака дозволяє експлуатувати опалення при підвищеному тиску теплоносія.

Порада! Крім конструктивних особливостей, звертайте увагу на назву фірми виробника, який випустив розширювальний бак. Від цього безпосередньо залежить якість. Найбільш відома продукція фірм Reflex, Zilmet, Aquasystem, Cimm. Ці розширювальні бачки для опалення добре зарекомендували себе і в соматичних системах опалення, і в мережах з примусовою організацією циркуляції рідини.

процес установки

Підбір розширювального бака для опалення та його покупка - це тільки половина справи. Важливо також правильно виконати монтаж обладнання. Від цього безпосередньо залежить і ефективність його роботи, і довговічність.

Порядок установки такий:

1. Необхідно переконатися, що температура навколишнього повітря вище 0 градусів Цельсія. В іншому випадку роботу необхідно відкласти до потепління.
2. До закінчення монтажу слід забезпечити швидкий доступ до повітряного крана. Це дозволить оперативно регулювати тиск у верхній (газової) частини ємності і запобігти розриву мембрани.
3. Після завершення установки доступ до запірної арматури і зливним кранів не повинен бути захаращений якимись предметами.
4. Бак потрібно встановлювати так, щоб на його зовнішню поверхню не чинилося жодного тиску. Зокрема, прослідкуйте, щоб труби опалення не торкалися стінок ємності.
5. Доцільно встановити додатковий редуктор, який регулює тиск рідини. Він допоможе випустити надлишки теплоносія, запобігши, таким чином, руйнування бака в екстрених випадках.
6. Бак потрібно монтувати на відрізку трубопроводу, який подає вже остиглий теплоносій до опалювального котла. Однак, не біля вхідного патрубка останнього.

висновок

Розширювальний бак, незважаючи на гадану незначність, є важливим елементом системи опалення. Саме він перешкоджає її руйнування в результаті підвищення тиску і запобігає утворенню повітряних пробок, що знижують ефективність роботи. Більш докладно про інших необхідних елементах кліматичної системи будинку ви можете дізнатися з відео, розміщеного нижче.
