Система каналізації в багатоквартирному будинку: пристрій і

Плануючи ремонтні роботи, в які включена заміна каналізації, підключення додаткових пристроїв і приладів або перепланування, необхідно розуміти основні принципи пристрою даної системи. Без чіткого розуміння принципів роботи ви не зможете уникнути безлічі помилок в процесі монтажу. А ціна таких помилок, як правило, досить висока, т. К. Єдина можливість виправити це повністю переробити всю розводку.

Слід зазначити, що пристрій каналізації в багатоквартирному будинку не представляється собою складну систему. Завдання її прості і інтуїтивно зрозумілі: транспортування стічних вод від точок водозабору, в ролі яких можуть виступати, умивальники, раковини, пральні машинки, ванні чаші і т. Д., До стояка.

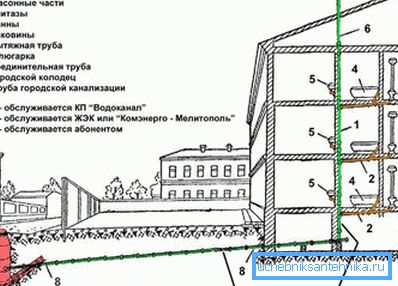

На фото - типова схема

Зверніть увагу! Основна складність пристрою каналізаційного трубопроводу в тому, що стічні води повинні переміщатися самопливом, тому проект повинен враховувати цю обставину.

Каналізації типового багатоквартирного будинку

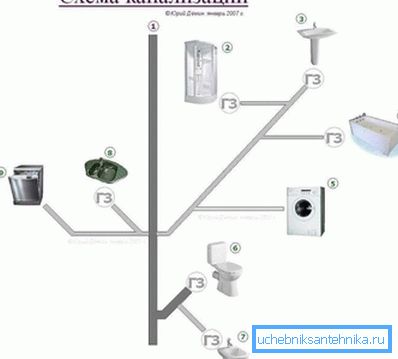

Структура каналізаційної мережі

Будинки, побудовані за типовими проектами минулого століття, зазвичай передбачають близьке розташування санвузла та кухні, тому каналізаційний трубопровід в них однаковий.

Розводка, як правило, проводиться в такій послідовності:

  1. Під мийкою на кухні, як правило, починається система;
  2. Потім проходить у ванну;
  3. Туалет, де і проводиться врізка в центральний стояк, що йде через всі поверхи будівлі.

Зверніть увагу! Стояк будинку повинен мати висновок на дах для того, щоб забезпечити вентиляцію системи.

Монтаж системи повинен ґрунтуватися на наступних принципах:

  • Основне завдання системи - транспортування стічних вод від приладів в кожній квартирі в загальний стояк;
  • Робота системи грунтується на принципі самопливу без необхідності створення додаткового тиску;
  • Для того щоб організувати самоплив, труби необхідно розташовувати під кутом;

Зверніть увагу! Кут нахилу трубопроводу регламентують норми і правила для каналізації в багатоквартирному будинку.

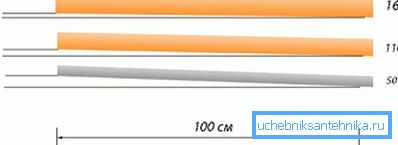

параметри ухилу
  • Ухил повинен бути збережений по всій протяжності трубопроводу. При відсутності ухилу на деяких відрізках системи, особливо в поворотних ділянках, часто буде утворюватися засмічення каналізації в багатоквартирному будинку.

Схема каналізаційного трубопроводу

демонстрація розводки

Як правило, всі сантехнічні прилади в будинку потребують підключення до каналізаційного стояка, за винятком хіба що рушникосушки і водонагрівача, яким стік не потрібно.

Для організації каналізаційної системи в рамках однієї квартири зазвичай використовують стандартну схему:

  1. Каналізаційний стояк обладнується хрестовиною, яка забезпечена трьома відводами, два з яких призначені для з'єднання з тубами в 50 мм діаметром, а один для 100-міліметрових труб;
  2. Основна магістраль системи діаметром в 10 см використовується для організації каналізаційного стоку унітазу;
  3. Одна з магістралей діаметром в 5 см необхідна для підключення приладів, які розташовуються в приміщення ванної, це можуть бути: ванна, душова кабіна, умивальник і т. Д .;
  4. Друга п'ятисантиметрова магістраль потрібна для організації зливу приладу в кухні, в якості яких виступають, як правило, мийка, посудомийка і т. Д .;
  5. Решта труби в системи є розгалуженням магістралей до підключається сантехніці. Послідовність з'єднання в даному випадку визначається лише місцем установки додаткової сантехніки.

Зверніть увагу! У квартирах з досить великою площею може оснащена двома висновками каналізаційного стояка, особливо якщо плануванням передбачена віддалене розташування санвузла та кухні.

ремонт каналізації

Розведення в приміщеннях санвузла

З огляду на те, що поки не придумано вічне обладнання, свого часу кожен господар зіткнеться з тим, що знадобиться ремонт каналізації в багатоквартирному будинку.

Підбір труб

різновиди труб

Сучасні домовласники вже давно не встановлюють чавунні труби, більшість з них вважають за краще пластик.

Для каналізації підійдуть такі типи труб:

  • ПВХ - поліхлорвінілові;
  • ПНД - поліетиленові;
  • PPRC - поліпропіленові.

Порада. Принципової різниці між даними типами матеріалів немає. З них може бути створений як каналізаційний трубопровід, так і зливова каналізація в багатоквартирному будинку.

технологія складання

З'єднання труб з пластику

Інструкція, обмовляється те, яким чином слід збирати труби своїми руками, гранично проста і зрозуміла:

  • Кожна труба з одного зі своїх сторін оснащується сполучної каналізаційної муфтою з ущільнювачем з м'якої гуми;
  • З'єднувальні елементи системи, іменовані фітингами, мають такі ж муфтами;
  • Для організації стику потрібно порожній кінець труби без муфти з'єднати з муфтою фитинга або труби. Гумове кільце такої муфти стане гарантією герметичності з'єднання;
  • Фахівці рекомендують заганяти трубу до упору, а після посунути її назад на відстань не більше 1 см. Такий метод забезпечує демпферний зазор, який дозволить компенсувати лінійні розширення.

У тому випадку, якщо сантехнічний прилад настільки віддалений від каналізаційного стояка, що немає можливості організуватися переміщення води самопливом, необхідно встановити в системі каналізаційний насос.

Правила користування

Правила користування необхідно пояснювати і дітям

Існують правила користування каналізацією в багатоквартирному будинку, виконувати які просто зобов'язаний кожен користувач каналізаційної системи для того, щоб уникати поломок і засмічень.

  1. Унітази раковини та умивальники повинні міститися в чистоті;
  2. Господарі повинні стежити за справністю власних сантехнічних приладів і не допускати поломок;
  3. Забороняється виливати в систему легкозаймисті рідини і кислоти;
  4. Не допускати безглуздого витрати води, її постійного потоку або протікання;
  5. Не викидайте в стік харчові відходи;
  6. Забороняється при засмітті каналізаційної системи виробляти слив до того, як буде проведена чистка каналізації в багатоквартирному будинку;
  7. Не викидайте в стік будівельне сміття, пісок, сухі будівельні суміші та їх залишки, ганчір'я, предмети гігієни, за винятком туалетного паперу, скло, предмети з дерева і металу;
  8. Оберігати труби і сантехнічні прилади від механічних ударів і серйозних навантажень;
  9. Для очищення пластикового трубопроводу зовні користуватися м'якою вологою ганчіркою;

Порада. Ні в якому разі не слід використовувати для поверхневої чистки металеві щітки.

  1. При засорах пластмасових труб не можна використовувати сталевий дріт, така чистка проводиться тонкою поліетиленовою трубою або жорстким гумовим шлангом.

Каналізація необхідна для відводу стічних вод і рідких відходів і з правилами її використання повинні бути ознайомлені всі члени сім'ї, і діти в тому числі.

На закінчення

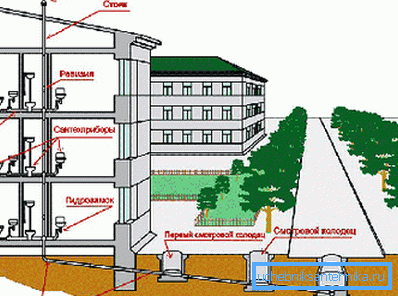

Організація стоку в висотках

Якщо ви плануєте проводити капітальний ремонт з повною заміною каналізаційних труб, тоді вам допоможе відео в цій статті з докладним описом всіх етапів виробництва робіт. Але головне правило цього процесу - все робити добре і якісно, ​​оскільки якість його функціонування каналізації - це запорука комфортного проживання в багатоквартирному будові.

А крім правильного проведення ремонтних робіт, необхідно також правильно використовувати дану систему, виключаючи поломки і засмічення в системі.
