Установка фанової труби для каналізації

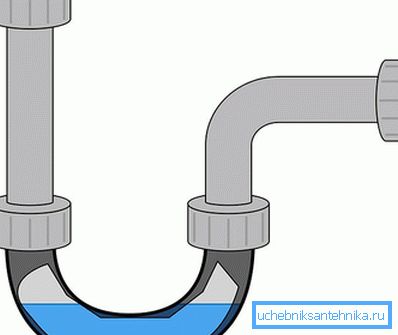

Фанова труба є невід'ємною складовою каналізаційної системи в будинку, що має два поверхи і більше. Вона забезпечує відведення неприємних запахів в атмосферу і забезпечує сталий тиск в стояках, навіть при скиданні великого обсягу води. Установка фанової труби для каналізації виключає зрив гідрозатворів домашньої сантехніки, так як без неї при розрідженні повітря в трубах відбувається витягування води з унітазу і коліна раковини, через це неприємний запах з каналізації потрапляє всередину приміщення. В одноповерхових будинках з невеликою кількістю сантехнічних точок таке трапляється рідко, але і тут можливо разове перекриття перетину стояка і утворення вакууму. Не варто нехтувати монтажем фанової труби і піддавати своє житло атаці каналізаційних газів.

Установка витяжного стояка вирішить ще одну проблему, яка з'являється навіть при справно працюючій каналізації. Сифони з маленьким запасом води, встановлені в місцях рідкісного використання, пересихають і позбавляються гідрозатвори. В кімнату надходить неприємний запах каналізації. У фанової трубі відбувається рух теплого повітря до отвору на даху, при цьому виникає деякий розрядження повітря, витягує запах з пересохлого сифона.

Види фанових труб

Форма і довжина фанової труби не регламентована, тому її деталі можуть стикуватися під різними кутами, а ось матеріалом для вентиляційного відводу може служити тільки пластик і чавун. Головна умова монтажу - однаковий матеріал для каналізаційної та фанової труби. Всі деталі і з'єднання повинні бути однорідні за складом, тоді вентиляційний канал буде функціонувати без перебоїв.

Чавун має багато недоліків: велика вага, схильність до корозії і появи відкладень, складність монтажу і висока вартість. Стики таких труб складно зробити герметичними і вони часто пропускають запах. По можливості його замінюють пластиком ще в процесі монтажу каналізаційної системи. Популярними видами полімерних виробів стали труби з полівінілхлориду (ПВХ) і пропилену (ПП). Ці сплави стійкі до дії хімічних речовин, мають гладку поверхню, що забезпечує високу пропускну здатність, вони міцні і жорсткі, не бояться механічного впливу.

Випадки обов'язкової установки вентиляції для каналізаційної системи:

1. Будинок має два поверхи і більше або велика кількість сантехніки на одному поверсі.
2. Наявність басейну і джакузі, здатних миттєво створити великий обсяг води, що спускається.
3. Використання в каналізаційній системі стояків перетином 50 мм.
4. Розташування зливної ями або септика ближче, ніж на 5 м до житлового будинку.
5. При недостатньому ухилі виводять каналізаційних труб.

Підготовка до монтажу

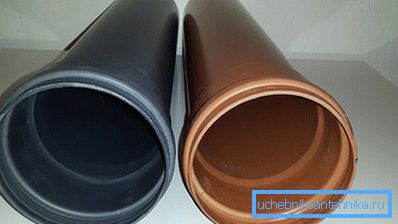

Перед установкою вентиляції необхідно купити труби і з'єднувальні елементи. Матеріал труб підбирається такий же, як у каналізації, а діаметр повинен дорівнювати перерізу основного стояка, зазвичай це 110 мм. Фанова труба повинна починатися в теплому приміщенні, наприклад, в туалеті, а закінчуватися над дахом будинку. Перехід від тепла до холоду створить тягу у вентиляційному каналі. Виконуючи самостійну установку, необхідно враховувати основні правила розміщення фанової труби:

• видалення від балконів і вікон - 4 м;
• не варто закривати трубу ковпаками або декоративними елементами, це призводить до утворення конденсату;

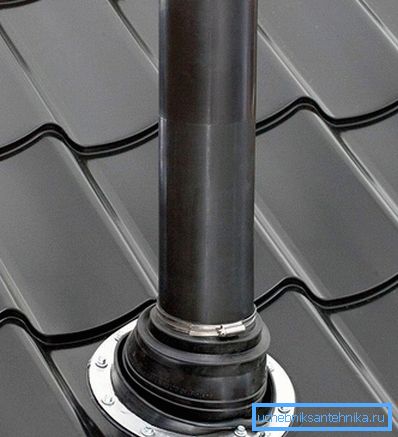

• висота над дахом від 5 м;
• категорично забороняється поєднувати фанову трубу з вентиляцією будівлі або димоходом;
• якщо вихід фанів патрубка розташовується поруч з трубою вентиляції, він повинен перевершувати її на 15 см;
• в разі коли труба виведена через стіну, необхідно убезпечити її від ушкодження при падінні талого снігу.

Якщо в будинку встановлені один або два стояка, то їх об'єднують і виводять фанову трубу на дах. У разі великої кількості каналізаційних стояків не варто робити кілька витяжок. В такому випадку на частину системи встановлюються вакуумні клапани.

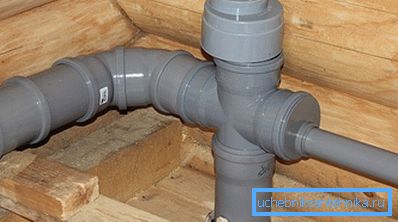

Пристрій складається з гумового ущільнювача, який герметично одягається на стояк, і пружини. У момент падіння тиску відкривається клапан і в каналізацію потрапляє повітря з приміщення, після вирівнювання пружина замикає пристрій.

Монтаж фанових елементів

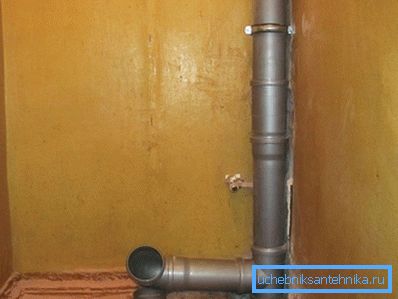

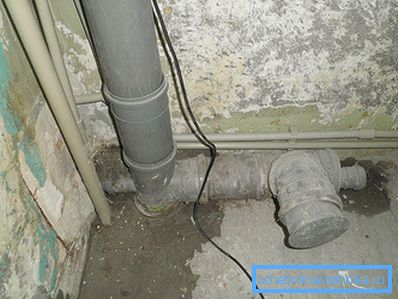

Перед тим як встановити фанову трубу, демонтується старий стояк. Основна частина труби повинна встановлюватися прямо, а до неї підключаються бічні відводи. Монтаж починається від фундаменту, де вентиляційний стояк з'єднується із зовнішнім частина каналізації. Кріплення до стіни виконується металевими хомутами. У кожному туалеті встановлюється трійник O 110 мм для з'єднання з унітазом. При необхідності теплоізоляції на фанову трубу надягають чохол з піноізолу. Місце проходження перекриття заповнюється будівельною піною, щоб не створювати вібрацію. Створення шумоізоляції актуально при установці фанової труби. Щоб зменшити звук води, що ллється, оберніть вентиляційний стояк «Ізотон» - пінополіетиленом, що продається в рулоні. На трубі його закріплюють армованим скотчем.

Після установки фанової труби і створення звукоізоляції вас не потурбує шум води, що зливається і неприємні запахи.
