Вигрібна яма без дна самому

Власники дачних ділянок або заміських будинків стикаються з проблемою по організації збору та утилізації каналізаційних відходів. При відсутності централізованих систем збору нечистот єдиним виходом є облаштування власної локальної системи накопичення і переробки господарсько-побутових стоків. Протягом багатьох століть нашими предками використовувалися звичайні зливні ями в ґрунті. Самим бюджетним і простим в споруді варіантом в даний час також є викопана на ділянці вигрібна яма без дна своїми руками.

Місце розміщення

Чинним природоохоронним і санітарним законодавством встановлені обмеження, згідно з якими забороняється забруднення навколишнього середовища: грунту, водних об'єктів, включаючи підземні води. Ці фактори можуть сильно вплинути на здоров'я проживаючих в найближчому районі людей. Необхідно ретельно вибирати місце для спорудження, дотримуючись відповідних вимог, а також можливість під'їзду асенізаторської машини, для відкачування заповненої нечистотами ями.

Відстань від вигрібної ями до будинку має бути не менше 5 м. При цьому не варто безпідставно збільшувати це відстань, тому що так тільки збільшаться витрати на пристрій каналізаційної мережі.

Грунтові води повинні розташовуватися на відстані не менше 1 м від дна вигрібної ями, інакше забруднюючі речовини потраплять у водоносний шар або водний об'єкт. До джерел питної води (колодязі, свердловини, водойми) має бути не менше 30 м для суглинку і 50 м для супеси.

Каналізаційні системи без дна мають такі переваги:

• Простота виготовлення.
• Мінімальні фінансові витрати на спорудження.

недоліки:

• Є обмеження в залежності від рівня грунтових вод.
• Експлуатаційні витрати на спорожнення ями асенізаторської машиною.
• Не відповідає вимогам екологічної безпеки.

проведення розрахунків

Пристрій ями являє собою виритий в грунті котлован, в який по каналізаційних трубах надходять стоки. Вони накопичуються в ямі і по досягненню певного рівня утилізуються за допомогою асенізатора. На дні зливної ями розташовується дренажний шар, через який рідка складова фільтрується і потрапляє в грунт, а тверді фракції випадають в осад. З плином часу накопичені тверді складові нечистот можуть перероблятися анаеробними бактеріями. Стінки ями можуть бути з бетону, грунту або цегли.

Перед спорудою ями необхідно зробити попередній розрахунок обсягу котловану.

Обсяг ями розраховується виходячи з умов її експлуатації: кількість проживаючих, сезонність, наявність джерел утворення рідких господарсько-побутових стоків (душ, мийка, санвузол). На людину має припадати не менше 2 м³ приймає обсягу на добу. Для сім'ї з 3-4 чоловік потрібно яма з об'ємом 7-9 м³. Це обсяг з невеликим запасом.

Особливості технічної реалізації

Перед будівництвом необхідно розпланувати на ділянці систему траншей під каналізаційні труби, визначити точки під майбутній котлован. Периметр котловану розмічається з урахуванням розрахункового обсягу ями, обраного варіанту стін, глибини промерзання. Якщо стіни будуть викладатися з цегли, заливатися бетоном або встановлюватися ЗБВ кільця, то межі котловану збільшуються.

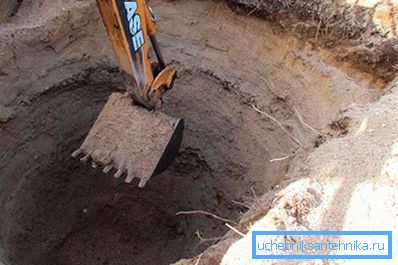

Ручне риття котловану під яму - трудомісткий і тривалий процес. Тому за фінансової незалежності і можливості під'їзду землерийної техніки можна скористатися послугами з копання котловану спецтехнікою. Після роботи екскаватора стіни вимагають вирівнювання лопатою. Технологія будівництва вигрібної ями допускає будь-яку форму ями: квадратну, прямокутну, круглу.

Глибина вигрібної ями повинна бути визначена з урахуванням рівня промерзання грунту і товщини дренажної подушки. В іншому випадку необхідно буде утеплювати її від промерзання взимку.

Дно відсипається спочатку піщаної подушкою 20-30 см, потім щебенем 20-30 см. Між піском і щебенем можна укласти шар геотекстилю. Закрити яму можна дерев'яним настилом з оглядовим люком, який можна укласти на лаги з бруса (шпали).

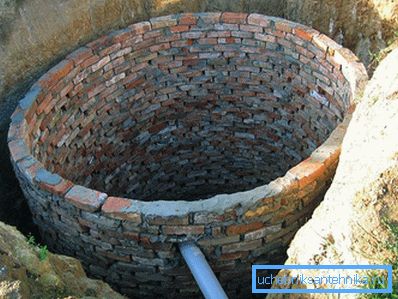

Стіни ями викладаються в півцеглини. Розчин для кладки замішується зі співвідношення цемент / пісок - 1 до 3.

При влаштуванні стін з бетону в котловані влаштовується опалубка з обрізної дошки, фанери та інших матеріалів. Стіни можна заливати шарами по 30-40 см, якщо немає можливості замовити міксер з бетоном. Товщина стін повинна бути не менше 20 см. З боку грунту на стіни укладається руберойд або поліетилен. Між опалубкою і грунтом укладають арматурну сітку з осередком 200? 200 мм, діаметром 6 або 8 мм. Арматура встановлюється на відстані 3-5 см від опалубки, щоб вона працювала при тиску грунту на стіни ями. Стіни заливаються бетоном В15.

Залитий розчин ущільнюється вібратором для виключення пустот, що знижують міцність бетону. При заливці стін не забуваємо про вхідний отвір для вступників до ями стоків, вставивши в цих місцях гільзи.

Після заливки стін можна за таким же принципом залити верх (кришку) вигрібної ями з пристроєм оглядового (технологічного) люка, встановивши відповідним чином опалубку. Після набору міцності до ями проводяться каналізаційні труби, укладені в траншеї. При неглибокому закладенні труб і облаштуванні ями потрібно утеплення каналізаційної системи.

Відео

Простий метод облаштування зливної ями докладно описаний в цьому відеоматеріалі:
