Злив під раковину: особливості будови і 3 етапи підключення

Найголовніша частина раковини - це її слив, так як саме він відповідає за її ефективну роботу. Монтаж такого елемента цілком можливий своїми руками, як і подальше технічне обслуговування.

Про що і піде мова в даній статті.

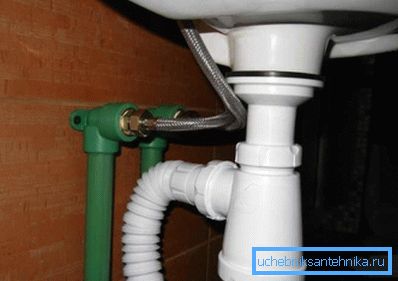

Фото всієї конструкції зливу під раковиною

Пристрій

Перед виконанням монтажних робіт необхідно ознайомитися зі структурою зливної системи:

Загальна конструкція

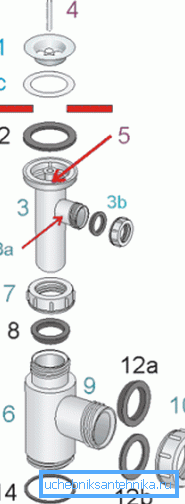

Схематичне пристрій зливу раковини
Позначення на малюнку Назва
1 Вхідна решітка
2 Прокладка з гуми
3 додатковий відвід
4 фіксуючий гвинт
5 зливний отвір
6 сифон
7 Гайка для стягування
8 Прокладка конусного типу
9 Відведення в каналізацію
10 Гайка приєднання каналізаційного шланга
13 Кришка, що закриває сифон
14 Прокладка з гуми
1с, 3в, 12а, 12б ущільнюючі прокладки

Також в залежності від конструкції самої мийки система може бути доповнена підключенням переливу до додаткового відведення, позначеному на малюнку як «3». Таке доповнення виключає можливість затоплення кімнати, в якій встановлений умивальник.

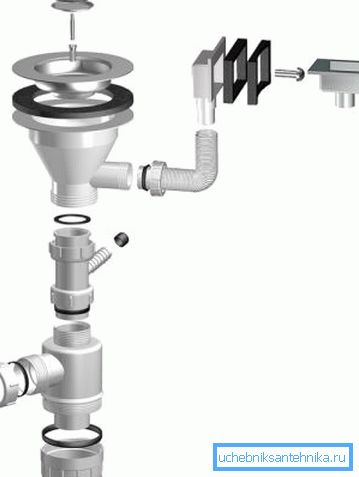

Структура зливу, доповненого системою переливу

Порада: наявність переливу найбільш затребуване тоді, коли ви використовуєте в раковині пластикову пробку для закриття зливного отвору. Адже в таких випадках неуважність може призвести до переповнення резервуара, а, отже, і затоплення приміщення.

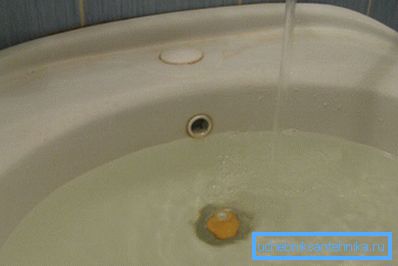

Отвір переливу надійно контролює допустимий рівень води в мийці

Висота зливу раковини становить зазвичай 530 мм, чого цілком достатньо для розміщення сифона і гарантії достатнього напору.

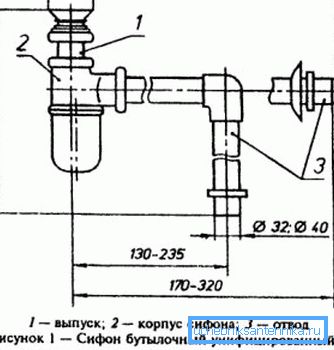

Розміри компонентів зливної системи

фрагменти захисту

Якщо велика частина деталей зливу призначена для спрямування і герметизації виходить потоку, то деякі є знімними, здійснюють захисні функції і потребують постійного догляду:

  1. фільтраційна решітка. Являють собою металеву або пластикову сітку круглої форми, яка призначена для запобігання попадання великих фрагментів їжі або інших матеріалів в зливну систему. Без такого, на перший погляд незначної компонента, в каналізаційній трубі дуже швидко сформується сміттєва пробка.

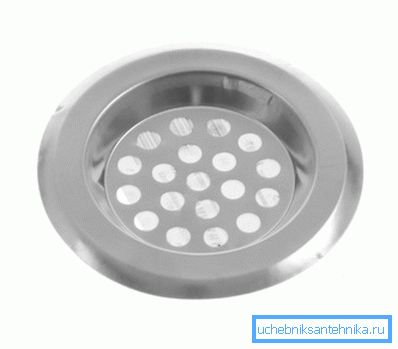

Захисна решітка з нержавіючої сталі
  1. Сифон. Створює водяний затвор, що перешкоджає проникненню запахів з каналізації в будинок. Може бути трьох типів:
Назва опис
пляшковий Найбільш поширена на сьогоднішній день модель. Хоч ціна її і трохи вище, ніж у інших варіантів, зате вона крім здійснення гідрозатвори ще й накопичує те сміття, яке зміг пройти через фільтраційну грати, збільшуючи тим самим експлуатаційний термін каналізаційного стоку. Має вигляд пластикової пляшки з відведенням і кришкою, що відкручується.
гофрований Основна перевага такого варіанту - це можливість звернути його в будь-яке положення. Але при цьому він не пристосований для швидкого чищення і накопичує жир в своїх складках.
трубний Являє собою пластикове коліно, тримає водяний замок в своєму вигині. Перевагою такого типу сифонів є можливість виведення його з-під самої раковини.

Порада: якщо немає ніяких особливих умов, при яких простір під мийкою обмежена або має залишатися порожнім, то рекомендується встановлювати пляшковий сифон. Можливість його очищення без необхідності демонтажу всього зливної системи значно полегшить догляд за стічної системою.

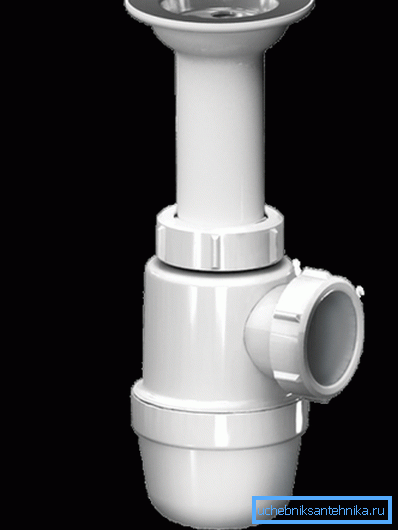

Пляшкова конструкція гідрозатвори

монтажні роботи

Установка зливу раковини на кухні складається з трьох етапів.

Порада: якщо ви бажаєте заощадити місце і встановити настінну мийку над пральною машиною, то вам краще всього підійде для виконання такого завдання раковина зі зміщеним зливом, так як вона залишає простір під собою порожнім.

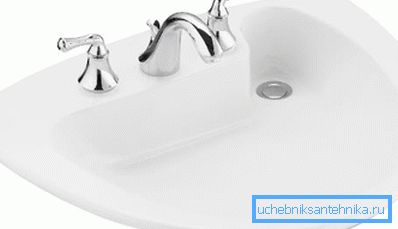

Напівкругла раковина з бічним зливом

Етап №1: під'єднання до раковини

Інструкція виглядає наступним чином:

  1. Накладаємо прокладку на зливний отвір.
  2. Зверху монтуємо фільтраційну грати.
  3. На бортик вивідного патрубка фіксуємо прокладку з гуми.
  4. Докладаємо деталь знизу до зливного отвору.
  5. Протягуємо болт через решітку і закручуємо його в отвір для гвинта патрубка.

Етап №2: монтаж гідрозатвори

Підключення корпусних частини сифона
  1. На відведення монтуємо гайку, а потім прокладку у вигляді конуса.
  2. Далі нанизуємо на нього корпус водяного затвора до бажаної позначки.
  3. Опускаємо і закручуємо гайку руками, щоб не зірвати різьбу.
  4. Укладаємо гумову прокладку в кришку і прикручуємо її до нижньої частини приладу.

Порада: не використовуйте для герметизації кришки силікон, так як вам її ще доведеться часто відкручувати. Краще використовуйте для цього паклю або стрічку ФУМ.

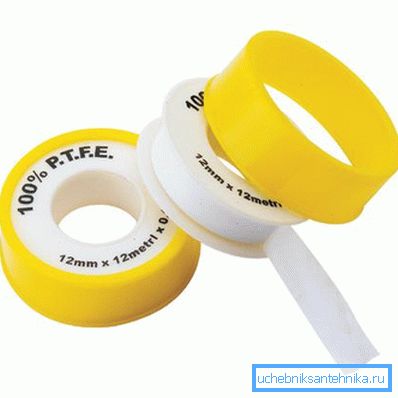

Зразок ФУМ-стрічки

Етап №3: під'єднання до каналізації

  1. Вставляємо в каналізаційну трубу гумову манжету, внутрішній діаметр якої повинен бути менше зовнішнього діаметра відводу сифона. Це дозволить запобігти проникненню каналізаційних запахів в приміщення.

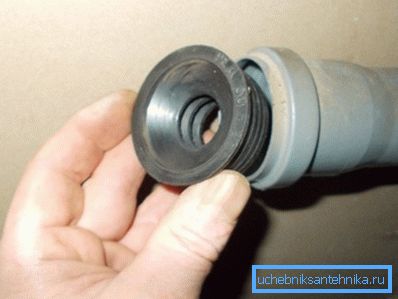

Установка гумової манжети
  1. Фіксацію здійснюємо за допомогою конусної прокладки і гайки по типу того, як це відбувалося при підключити пристрій до раковини.

Технічне обслуговування

Тепер розберемося, як почистити слив в раковині в разі його засмічення:

  1. Окріп, сода і оцет. Як очистити слив в раковині підручними засобами? Для цього достатньо закип'ятити кілька літрів води, додати в неї соди і оцту, які є на кожній кухні, і вилити вміст в мийку. Такий метод примітний не тільки своєю дешевизною, але ще й тим, що підходить для будь-яких видів сифонів. Але, на жаль, він не завжди спрацьовує.
Економний спосіб прочищення
  1. Видалення сміття з сифона. Цей варіант ідеально підходить для пляшкових моделей. Ставимо порожню ємність під слив і відкручуємо кришку гідрозатвори. Вичищаємо її внутрішні стінки і закручуємо назад.

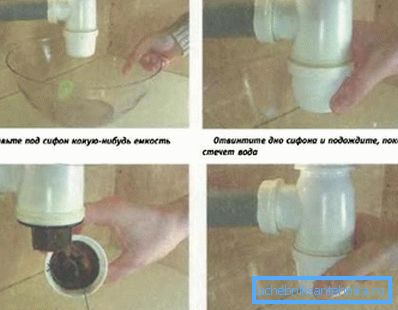

Як прочистити злив в раковині, обладнаний пляшковим сифоном
  1. вантуз. Ще один метод, який підходить для будь-якої конструкції водяних затворів - це використання спеціального пристосування, схожого на велику присоску.

Робимо так:

  • Набираємо повну раковину води.
  • Ставимо вантуз чашкою на зливний отвір.
  • Кілька разів натискаємо і різко прибираємо. У цей момент за рахунок тиску сміттєва пробка порушує свою цілісність, а ринула вода змиває її залишки в каналізацію.

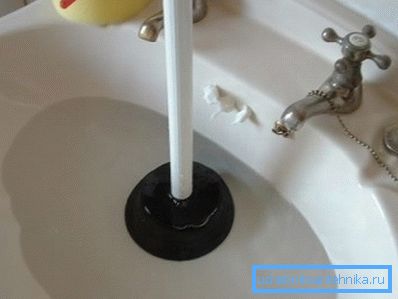

Прочищення зливу вантузом

висновок

Зливну систему під раковину встановити не складно, але дуже важливо при цьому дотримуватися вищевикладеним інструкцій. У зворотному випадку може утворитися текти, яка не дасть експлуатувати конструкцію в повній мірі і змусить повторити весь процес заново. Також важливо вміти прочищати слив, так як він періодично засмічується.

Працююча зливна система

Відео в цій статті ознайомить вас з додатковою інформацією, що має безпосереднє відношення до розглянутих матеріалів. Будьте уважні в процесі складання, і у вас все вийде.
