Зливні труби що потрібно для монтажу

Пластикові труби для зливу каналізації, які використовуються на побутовому рівні, як правило, мають діаметр 32 мм, 50 мм, 100 мм і 150 мм, хоча, два найбільш затребуваних виду, це 50 мм, 100 мм. Крім того, для монтажу розводки системи випускаються фрагменти різної довжини, і вони можуть бути 25 см, 35 ​​см, 50 см, 75 см, 100 см, 150 см і 200 см (фрагментація 150-міліметрової труби починається від 50 см, більш дрібних зазвичай не виробляють).

Більш докладно про такі елементи ми розповімо нижче, а також подивимося демонстрацію тематичного відео в цій статті.

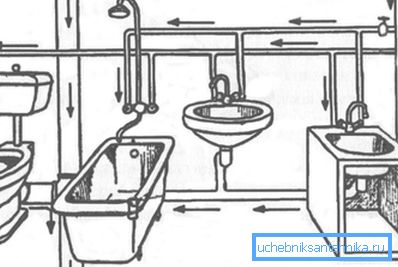

Принцип системи каналізації і водопроводу в квартирі або будинку

Устаткування для каналізаційного трубопроводу

Примітка. Вся система, що вмонтовується для каналізації, в основному складається з труб різного діаметру. Але всі вони повинні якось стикуватися, тому промисловість для цієї мети виробляє однорідні фітинги (ПВХ), а також гумові манжети (редукції) і кільця ущільнювачів.

труби

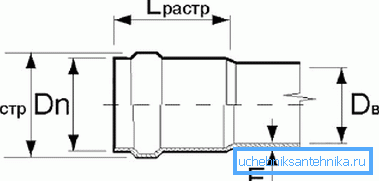

Основні параметри

Самим основним параметром, будь то зливна труба з даху або це буде каналізаційний стояк, або горизонтальна розводка меншого діаметру, можна назвати зовнішній діаметр - від нього не залежить пропускна здатність, але саме на нього звертають увагу при монтажі. Нижче ми пропонуємо вашій увазі таблицю всіх типорозмірів полівінілхлоридної каналізації.

Діаметр зовнішній (мм) Кільцева жорсткість номінальна (SN, кН / м2)
Dn Допуст. відхилення 2 4 8
SDR 51 SDR 41 SDR 38
Товщина трубних стінок (мм)
en Доп. викл. en Доп. викл. en Доп. викл.
50 ± 0,2 - - 1,3 ± 0,4 1,6 ± 0,4
63 ± 0,2 - - 1,6 ± 0,4 2,0 ± 0,5
75 ± 0,3 - - 1,9 ± 0,4 2,3 ± 0,5
90 ± 0,3 - - 2,2 ± 0,5 2,8 ± 0,5
110 ± 0,3 - - 2,7 ± 0,5 3,4 ± 0,5
125 ± 0,3 - - 3,2 ± 0,6 3,9 ± 0,6
160 ± 0,4 3,2 ± 0,6 4,0 ± 0,6 4,9 ± 0,7
200 ± 0,5 3,9 ± 0,6 4,9 ± 0,7 6,2 ± 0,9
250 ± 0,5 4,9 ± 0,7 6,2 ± 0,9 7,7 ± 1,0
315 ± 0,6 6,2 ± 0,9 7,7 ± 1,0 9,7 ± 1,2
400 ± 0,7 7,7 ± 1,0 9,8 ± 1,2 12,3 ± 1,5
500 ± 0,9 9,8 ± 1,2 12,3 ± 1,5 15,3 ± 1,8
630 ± 1,1 12,3 ± 1,5 15,4 ± 1,8 19,3 ± 2,2
800 ± 1,3 15,4 ± 1,8 19,6 ± 2,2 24,5 ± 2,7
1000 ± 1,6 19,6 ± 2,2 24,5 ± 2,7 30,6 ± 3,3
1200 ± 2,0 24,5 ± 2,7 29,4 ± 5,2 36,7 ± 3,5

Примітка. У цій таблиці вказані всі параметри труб, починаючи від перетину 50 мм і вище, хоча в житловому секторі будуть використовуватися установки на 50 мм, 110 мм і 150 мм. Фактичний діаметр 110 мм при покупці в магазині зазвичай розглядається, як 100 мм - як труба, так і ціна при цьому не змінюються.

Фітинги та редукції

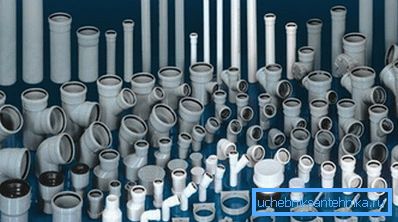

Різна конфігурація фітингів
  • Для того щоб зробити будь-якої стик на трубопроводі, як то врізка, поворот, розв'язка вузла або перехід на інший діаметр і в іншу площину, використовуються спеціалізовані перехідники різної конфігурації. Наприклад, зливна труба для унітазу може бути виконана, як пластиковий куточок або гофрований рукав, але це все потрібно якось під'єднати до стояка, і ось тут якраз і потрібен трійник (четверик - для відводу до інших санвузлів), який врізають в стояк .
Складна розв'язка в підвалі
  • Приблизно таким же способом підключається зливна труба для ванною або раковини - гофрований рукав сифона стикується з розтрубом кутового каналізаційного фитинга або трійника, де для ущільнення використовується гумове кільце або манжета. Також існують складні розв'язки, особливо в підвалах приватних будинків, коли в квартирі труби практично відсутні - для кожного санвузла відведення робиться через підлогу, тому внизу, під стелею підвалу, потрібно стикувати багато труб, причому під різними ухилом і з різним діаметром.

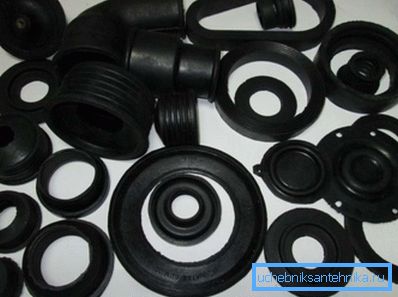

Гумові манжети і кільця ущільнювачів
  • Гумова манжета часом буває просто незамінна, наприклад, підключення зливу пральної машинки до каналізаційної труби здійснюється за допомогою 32-міліметрової труби, яку потрібно з'єднати з розтрубом 50-міліметрової. Але такі фітинги із ПВХ велика рідкість, тому в стакан розтруба заганяється гумова редукція 5032 мм і так вирішується проблема. Точно така ж ситуація виникає, коли підключається зливна труба для раковини - там використовується редукція 5040 мм під гофрований рукав сифона.
  • Ущільнювальні гумові кільця поставляються заводом-виробником в комплекті з пластиковою трубою, так що вам їх не доведеться купувати окремо. При стикуванні потрібно бути уважним, щоб не сталося перекосу і якщо після пробного зливу ви помітите текти з якого-небудь з стиків, то не поспішайте його закладати силіконом або герметиком. У цих випадках інструкція рекомендує демонтувати таке з'єднання, поправити кільце і зібрати його заново - текти зникне.

Корисна порада. При складанні каналізації своїми руками іноді виникають серйозні труднощі - причиною тому, занадто жорстке кільце ущільнювача з гуми. Щоб усунути таку проблему, можна намазати кільце або кінець труби (або те й інше) рідким миючим засобом для побутового вживання. Це значно полегшить робочий процес з'єднання.

Корисні гаджети

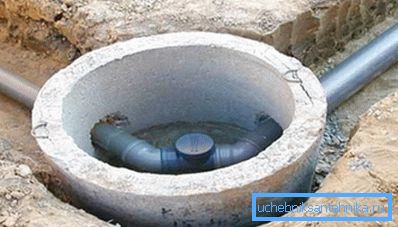

Оглядовий колодязь для ревізії

У разі виникнення засмічення під мийкою, мало у кого виникне питання, як прочистити зливну трубу на кухні, тут все просто - знімаєте рукав сифона з фітинга і через розтруб вводите сантехнічний трос в сторону стояка. Але що робити, якщо така збірка зроблена не по прямій лінії, а з поворотами (іноді на 90?) Або якщо довжини троса недостатньо?

У таких випадках на поворотах і на довгих ділянках (більше 4-5 метрів) врізається пластикова ревізія, яка може бути, як в приміщенні, так і зовні, під землею, тільки в останньому випадку над нею облаштовують оглядовий колодязь з бетонних кілець або цегляної кладки .

Ревізія дуже схожа на вигляд і способу монтажу на трійник, тільки в нашому випадку бічний відвід тут робиться з різьбленням, щоб його можна було щільно закрити кришкою, яку добре видно на верхньому фото. Для усунення засмічення кришку відкручують і вводять в трубу сантехнічний трос в потрібному напрямку.

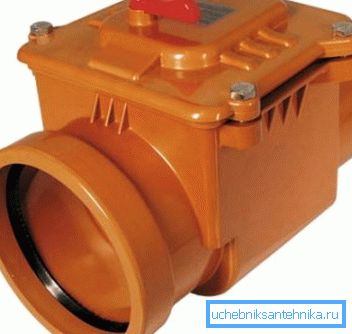

Мембранний запірний клапан із пластику (ПВХ)

Для того щоб уникнути переливів використовують зворотний запірний клапан каналізації, який зазвичай встановлюють в приватному секторі або на перших поверхах багатоповерхових будинків. Суть роботи такого гаджета полягає в наступному - коли рівень води в каналізації піднімається вище, ніж рівень труб в квартирі (будинку), то вся ця рідина почне виливатися через унітаз, ванну, а іноді і мийку з раковиною (закон сполучених посудин). Але якщо до житлового приміщення встановити зворотний клапан, то такого не станеться.

Такі пристосування можуть бути вертикальними і горизонтальними, з запором у вигляді мембрани з гумовою прокладкою (з пластика), або кульовими горизонтальними, з фланцевими сполуками (з чавуну чи сталі). Останній варіант зазвичай використовується для промислових потужностей.

висновок

Пластикові стічні труби для даху, приміщення або укладання під землю нічим не відрізняються один від одного і робляться з одного і того ж матеріалу - ПВХ. Основна різниця між ними полягає в розмірах і способах укладання.
